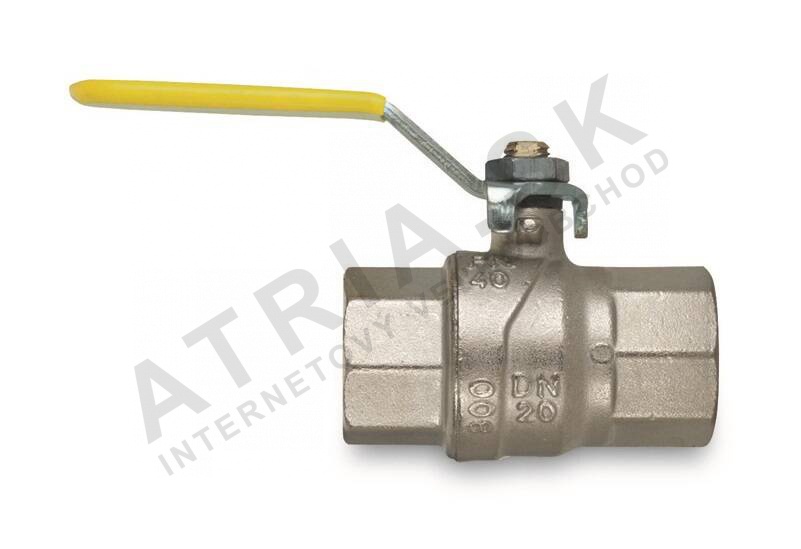

Kulový kohout na plyn FUTURGAS, 2 palce FF - páka FIV.80010 P

Detailní popis produktu

Kulové ventily jsou základními komponentami plynových dodacích soustav, zejména v průmyslových a komerčních aplikacích, kde je potřeba spolehlivého uzavření a řízení průtoku. Tyto ventily se běžně instalují v plynových potrubích, vytápěcích soustavách a plynových spotřebičích k izolaci částí pro údržbu nebo bezpečnost. Model FIV.80010 P je vhodný pro použití jak v nových instalacích, tak při modernizacích, kde je potřeba odolné a korozi odolné řešení pro plynové média. Vnitřní pákový design umožňuje ryché a snadné ovládání, i v úzkých nebo těžko dostupných místech.

Při montáži tohoto ventilu by měli montéři zajistit, že systém je vyrovnán a že spojovací plochy jsou čisté a bez nečistot. Vnitřní závit vyžaduje odpovídající samice závitové příruby na potrubí a konstrukce s celou tváří zajišťuje minimální pokles tlaku a plnou kapacitu průtoku. Tento ventil není určen pro vysokotlaké vodní soustavy a má být použit pouze v plynových aplikacích v rámci specifikovaného rozsahu teplot a tlaku.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Pracovní teplota	-20 °C
Jmenovitý tlak	PN 5
Hmotnost	1,818 kg
Kód	80010200
Značka	IVAR

Rozsah pracovních teplot od -20 °C do +60 °C je vhodný pro většinu okolních a vnitřních plynových soustav. Jmenovitý tlak PN 5 ukazuje, že ventil je navržen pro nízkotlaké plynové aplikace. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby bylo zajištěno, že ventil vydrží provozní podmínky systému bez poruchy.

Montáž a spojení

Ventil má vnitřní závit (FF) na obou koncích, což vyžaduje odpovídající samice příruby pro bezpečné spojení. Jmenovitý rozměr 2 palce je vhodný pro střední až velké plynové potrubí. Během montáže by měl technik ověřit, že závity jsou čisté a nepoškozené, před použitím závitového těsnění nebo PTFE pásky. Běžnou chybou je přetížení přírub, což může vést ke poškození závitů nebo úniku plynu. Pákový ovladač by měl být zarovnán s proudem pro plné otevření a kolmo pro plné uzavření. Vždy zajistěte, že systém je vyrovnán před i po montáži, aby nedošlo k nechtěnému uvolnění plynu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními plynovými potrubními soustavami, které používají 2 palcové vnitřní závitové spojení. Je vhodný pro integraci s plynovými počítadly, regulátory a dalšími komponenty plynové soustavy. Pro montáž jsou potřeba standardní potrubní kleště a závitové těsnění. K základní montáži nejsou potřeba žádná další příslušenství, ale doporučuje se mít si připravena náhradní těsnění nebo těsnicí kroužky v případě opotřebení nebo poškození během montáže.

Technický pozadí pro projektanty

Princip fungování kulového ventilu je založen na otáčející se kouli s otvorem, která se zarovná s proudem při otevření a blokuje jej při uzavření. Materiál mosaz CW617N s niklovým povlakem poskytuje dobré odolnosti proti korozi a opotřebení, což jej činí vhodným pro plynové prostředí. Konstrukce s celou tváří zajišťuje, že vnitřní průměr ventilu odpovídá potrubí, minimalizuje omezení průtoku a ztrátu tlaku. Pákový ovladač poskytuje mechanickou výhodu pro snadnější ovládání. Doba životnosti a efektivita ventilu závisí na kvalitě montáže, čistotě systému a na absenci částic v plynu.

Údržba a provoz

Pravidelná údržba není pro tento ventil potřeba za normálních provozních podmínek. Doporučuje se však pravidelně kontrolovat celistvost spojení a stav pákového mechanismu. Pokud se ventil používá v systému s vysokým obsahem částic, je vhodné provádět častější kontroly na známky opotřebení nebo zablokování. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale jakékoliv známky úniku nebo obtíží v provozu by měly vyvolat okamžitou kontrolu a, pokud je to nutné, výměnu ventilu.

Nejčastější otázky

Může být tento ventil použit ve vodních soustavách?
Ne, tento ventil je specificky navržen pro plynové aplikace s teplotním rozsahem od -20 °C do +60 °C. Není vhodný pro vodní soustavy, ani při nízkém tlaku.

Je možné nahradit pákový ovladač jiným typem?
Ne, pákový ovladač je nedílnou součástí konstrukce ventilu a nemůže být nahrazen jiným typem páky bez úpravy ventilu, což není doporučeno.

Jaký je maximální povolený tlak pro tento ventil?
Ventil je navržen pro jmenovitý tlak PN 5, což je vhodné pro nízkotlaké plynové soustavy. Není určen pro vysokotlaké aplikace.

Může být tento ventil nainstalován ve svislé poloze?
Ano, ventil může být nainstalován v libovolné poloze, pokud jsou spojení správně zarovnaná a systém je vyrovnán během montáže.
