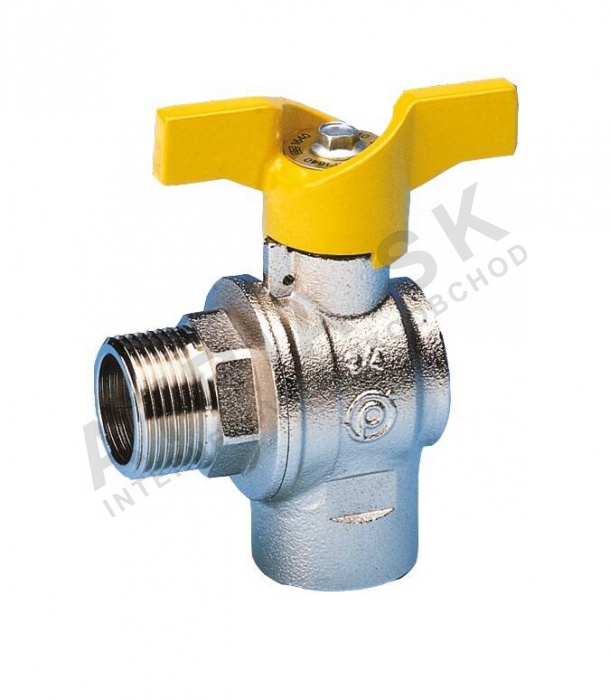

Kulový kohout plyn - rohový, 3/4 palce FM - motýlek IVAR.G 59/9

Detailní popis produktu

Tento rohový kulový kohout se běžně používá v bytových a komerčních plynových soustavách pro vytápění a sanitární aplikace. Často se instaluje do plynových potrubí, kde je vyžadován kompaktní, šetřící místo design, například v kotelnu, pod kuchyňskými dřezem nebo v uzavřených mechanických prostorech. Ventil je navržen pro použití v soustavách pracujících v rozsahu teplot -20°C až +60°C a je vhodný pro distribuci plynu s nízkým tlakem. Montéři by měli zajistit, že tlak a teplotní podmínky soustavy odpovídají specifikacím ventilu před instalací.

Valc je součástí rozsáhlejší řady plynových kulových ventilů od IVAR, konkrétně navržen pro integraci do plynových rozvodů. Často se používá společně s dalšími komponenty, jako jsou tlakové regulátory, plynoměry a potrubní soustavy. Motýlkový design umožňuje rychlé a bezpečné uzavření, což ho činí ideálním pro nouzové izolace nebo běžné údržby.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Provozní teplota	-20 °C
Jmenovitý tlak	PN 5
EAN	8016603080372
Hmotnost	0,388 kg
Kód	I09800019
Značka	IVAR

Klasifikace PN 5 znamená, že ventil je vhodný pro soustavy pracující při jmenovitém tlaku 5 bar. Rozsah provozní teploty -20°C až +60°C znamená, že lze použít jak v chladných, tak v teplých prostorách, včetně vyhřívaných místností a venkovních instalací v mírném klimatu. Konstrukce z mosazi CW617N s niklovým povlakem zajišťuje odolnost proti korozi a odolnost v plynových aplikacích.

Instalace a připojení

Tento ventil je navržen pro vnitřní/vnější FM šroubení o průměru 3/4 palce. Před instalací zkontrolujte, zda typ a velikost šroubení odpovídají potrubí soustavy. Na šroubení nanesen vhodný těsnicí prostředek, aby se zabránilo úniku plynu. Motýlková rukojet umožňuje snadné ovládání a jasnou vizuální indikaci polohy ventilu. Běžné chyby při instalaci zahrnují nesprávnou orientaci šroubení, nedostatek těsnícího prostředku a přetížení, což může poškodit tělo ventilu nebo těsnící plochy.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními plynovými potrubními soustavami s FM šroubením. Při instalaci zajistěte, že soustava obsahuje vhodné tlakové regulátory a bezpečnostní zařízení. Další komponenty, jako jsou potrubní adaptéry, těsnící prostředky a kleště, mohou být potřeba pro kompletní instalaci. Pro tuto verzi nejsou k dispozici příbuzné produkty.

Technický pozadí pro projektanty

Tento kulový ventil pracuje na principu čtvrtotáčky, kde koule uvnitř ventilu se otáčí pro otevření nebo uzavření toku. Materiál mosaz CW617N s niklovým povlakem poskytuje dobrou odolnost proti korozi a opotřebení, což ho činí vhodným pro plynové prostředí. Klasifikace PN 5 zajišťuje, že ventil může zvládnout typické plynové tlaky v nízkotlakých soustavách. Motýlková rukojet je navržena pro snadné ovládání a jasnou indikaci polohy ventilu. Rozsah provozní teploty umožňuje použití v širokém rozsahu prostředí, ale projektanti by měli zajistit, že soustava nepřekročí tyto limity, aby byla zachována výkonnost a trvanlivost.

Služba a provoz

Pro tuto verzi nejsou stanoveny konkrétní intervaly údržby. Pravidelné kontroly by měly zahrnovat ověření integrity těsnicího šroubení a zajištění, že ventil funguje hladce bez odporu. Pokud se ventil stane obtížně otočitelný nebo ukazuje známky úniku, měl by být prohlédnut a případně vyměněn. Motýlková rukojet umožňuje rychou vizuální kontrolu polohy ventilu.

Nejčastější otázky

Může být tento ventil použit v systému zemního plynu?
Ano, ventil je vhodný pro systémy zemního plynu pracující v rámci stanoveného rozsahu tlaku a teploty.

Je možné tento ventil použít v nízkotlakém systému pro propan?
Ano, pokud jsou podmínky tlaku a teploty systému v rámci PN 5 a rozsahu -20°C až +60°C.

Může být tento ventil použit ve svislé instalaci?
Ano, ventil lze instalovat ve kterékoliv poloze, pokud jsou šroubení správně utěsněna a podmínky systému jsou v rámci provozního rozsahu.

Jaký typ kleště je doporučen pro utažení ventilu?
Pro utažení ventilu je vhodné použít standardní potrubní kleště nebo šroubovák. Vyhněte se nadměrné síle, aby nedošlo k poškození těla ventilu nebo těsnících ploch.
