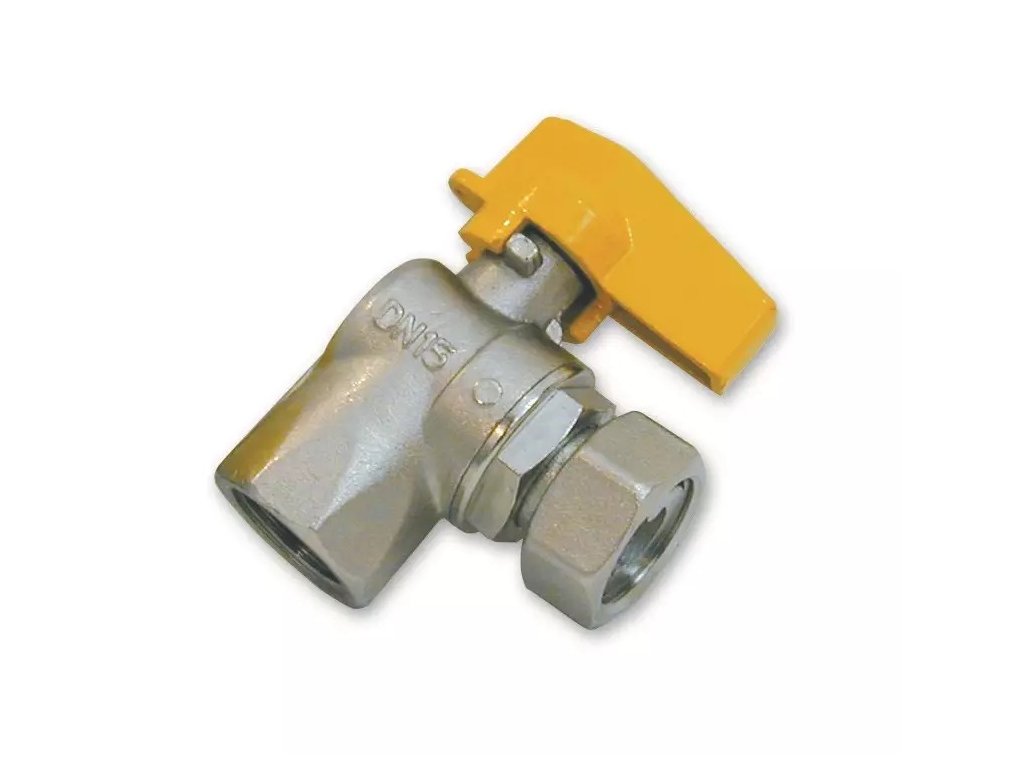

Kulový kohout na plyn - rohový - 1/2 palce FF; motýlový; se závěsným matkou

Detailní popis produktu

Tento rohově montovaný kulový kohout se běžně používá v plynových distribučních systémech pro průmyslové a komerční topné aplikace. Je typicky instalován v úzkých prostorech, kde je vyžadována konfigurace v pravém úhlu, například v kotelnu, plynových rozvodech nebo v systémech podlahového vytápění. Klapka je navržena tak, aby poskytovala spolehlivé vypínání v plynových systémech pracujících za středních tlaků a teplot. Montéři by měli zajistit, že systém je vyrovnán a izolován před montáží klapky, aby se zabránilo únikům nebo poškození během instalace.

Klapka je vhodná pro použití jak v nových instalacích, tak při modernizaci systémů, zejména v prostředích, kde jsou důležité odolnost proti korozi a mechanická odolnost. Často se vyskytuje v systémech, kde je plyn dodáván za nízkého až středního tlaku a kde je třeba kompaktní rohový design, aby se ušetřila místa. Motýlový ovladač umožňuje rychlé a jasné určení polohy klapky, závěsná matice zajišťuje bezpečné upevnění a zabrání neúmyslnému pohybu.

Technické parametry

Materiál	Niklová mosaz CW617N
Provozní teplota	-20 °C
Nominální tlak	PN 5
Hmotnost	0,208 kg
Kód	8118R076
Značka	IVAR

Nominální tlaková klasifikace PN 5 znamená, že klapka je vhodná pro nízkonapěťové plynové systémy, typicky v topných a průmyslových aplikacích. Rozsah provozní teploty sahá od -20°C do +60°C, což z ní činí vhodnou pro prostředí s kolísavými nebo studenými podmínkami. Materiál, niklová mosaz CW617N, poskytuje dobrou odolnost proti korozi a opotřebení, což zajišťuje dlouhodobou spolehlivost v plynových systémech.

Instalace a připojení

Klapka má 1/2 palce ženské-ženské (FF) závity, což umožňuje přímé připojení ke standardním plynovým potrubím. Montéři by měli ověřit, že typ závitu odpovídá požadavkům systému a že koncové části potrubí jsou čisté a bez nečistot před utažením. Závěsná matice by měla být plně zapojena, aby se zabránilo únikům a zajistila bezpečné připojení. Běžnou chybou je přetížení závěsné matice, což může poškodit závity nebo tělo klapky. Je také důležité správně vyrovnat klapku v rohu, aby se zabránilo napětí na připojení a zachovala integrita systému.

Kompatibilita a příslušenství

Tato klapka je kompatibilní se standardními plynovými potrubními systémy, které používají 1/2 palce FF připojení. Často se používá spolu s plynovými měřiči, regulátory a dalšími plynovými ovládacími komponentami. Pro plnou funkčnost systému mohou být podle návrhu systému potřeba další komponenty, jako jsou tlakové regulátory, filtry a pojistné vypínací ventily. Pro tuto verzi nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Kulový kohout funguje tím, že otočí kouli s otvorem, která je zarovnána s proudem při otevření a blokuje ho při uzavření. Materiál niklová mosaz CW617N zajišťuje odolnost proti korozi a opotřebení, což z ní činí vhodnou pro plynové systémy s nízkým až středním tlakem. Motýlový ovladač poskytuje jasné určení polohy klapky a závěsná matice zajišťuje bezpečné upevnění. Klapka je navržena tak, aby se integrovala do systémů, kde je omezeno místo a vyžadována konfigurace v pravém úhlu. Rozsah provozní teploty a tlaková klasifikace jsou klíčovými faktory pro určení vhodnosti klapky pro danou aplikaci.

Služba a provoz

Pro tuto verzi nejsou uvedena žádná konkrétní období pro servis. Pravidelné kontroly by měly zahrnovat prohlídku připojení na úniky a ověření, že závěsná matice je bezpečně utažená. Klapku by mělo být provozováno pravidelně, aby se zabránilo ucpání, zejména v systémech, které nejsou často používány. Pokud jsou zaznamenány jakékoliv známky opotřebení nebo úniku, měla by být klapka vyměněna, aby se zajistila bezpečnost a efektivita systému.

Nejčastější otázky

Může být tato klapka použita v systémech s vysokým tlakem plynu?
Ne, tato klapka má nominální tlak PN 5 a není vhodná pro aplikace s vysokým tlakem.

Je tato klapka vhodná pro venkovní instalaci?
Ano, pokud je instalace chráněna před přímým vystavením počasí a provozní teplota zůstává v rámci specifikovaného rozsahu.

Může být tato klapka použita s jinými typy plynů než zemní plyn?
Je navržena pro použití se zemním plynem. Pro jiné typy plynů by měla být kompatibilita ověřena podle technického listu výrobce.

Jaká je maximální provozní teplota pro tuto klapku?
Maximální provozní teplota je +60°C, jak je uvedeno v technických parametrech.
