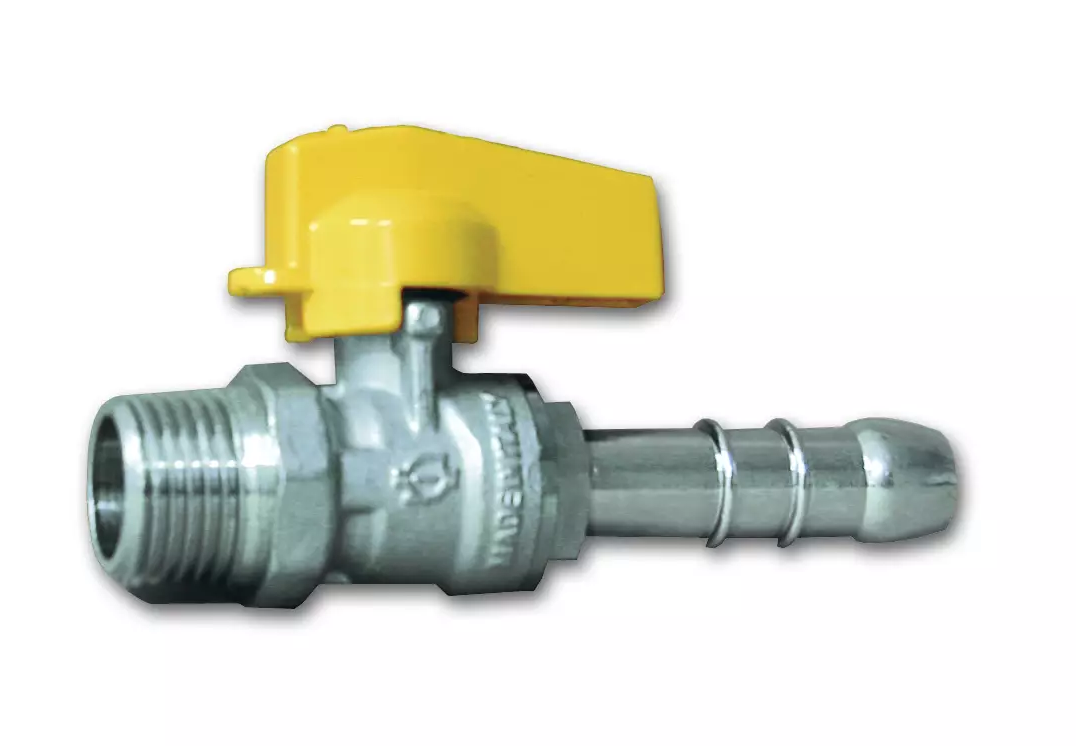

Vzorkovací kulový kohout MET - rohový, průměr 14; 1,2" F FIV.8114R

Detailní popis produktu

Tento vzorkovací kulový kohout se běžně používá v bytových i komerčních topných, potrubních a plynových soustavách, kde je vyžadováno přesné řízení průtoku. Je typicky instalován v rohových konfiguracích pro řízení průtoku vody nebo plynu v kompaktních prostorech. Montéry pracující na plynových nebo vodovodních soustavách v domácnostech najdou tento kohout vhodný pro aplikace, kde je nutné vzorkování nebo periodická úprava průtoku. Konektor je navržen tak, aby spolehlivě fungoval v prostředích s kolísajícími teplotami a středními tlaky.

Jeho kompaktní design a vnitřní závit umožňuje snadné zapojení do stávajících systémů bez nutnosti větších úprav. Konektor je zvláště užitečný v systémech, kde omezené rozměry brání použití přímých konfigurací. Často se používá v kotelnách, pod kuchyňskými dřezem a v plynových měřicích systémech, kde je potřeba řízení směru průtoku.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Provozní teplota	-20 °C
Jmenovitý tlak	PN 5
Hmotnost	0,192 kg
Kód	8114R104R
Značka	IVAR

Jmenovitý tlak PN 5 znamená, že kohout je vhodný pro nízkonapěťové systémy, typicky v bytových vodních a plynových aplikacích. Rozsah provozních teplot od -20 °C do +60 °C zajišťuje kompatibilitu s chladnými i teplými médiemi. Konstrukce z mosazi s niklovým povlakem poskytuje odolnost proti korozi a opotřebení, což z něj dělá vhodný pro dlouhodobé použití ve různých prostředích.

Instalace a připojení

Konektor je vybaven vnitřním závitem 1/2 palce (F), který umožňuje přímé připojení ke standardním potrubním přípojkám. Během instalace zajistěte, že závit je čistý a bez nečistot, aby se zabránilo únikům. Na mužský závit před utažením naneste vhodný závitový těsnicí prostředek nebo PTFE pásku. Rohová konfigurace vyžaduje pečlivé zarovnání, aby se zabránilo zatížení potrubních připojení. Běžnou chybou je přetížení kohoutu, což může poškodit těsnící plochy nebo způsobit ztrátu závitu. Vždy dodržujte doporučené momenty utažení od výrobce, pokud jsou k dispozici.

Kompatibilita a příslušenství

Tento kohout je kompatibilní se standardními plynovými a vodními soustavami, které používají vnitřní závit 1/2 palce. Často se používá spolu s plynovými měřiči, tlakovými regulátory a vzorkovacími body v plynových distribučních systémech. Pro kompletní integraci systému zajistěte, že připojené potrubí a přípojky jsou také hodnoceny pro PN 5 a stejný rozsah teplot. Další příslušenství, jako jsou tlakové manometry nebo průtokoměry, mohou být podle aplikace potřeba.

Technický pozadí pro projektanty

Vzorkovací kulový kohout funguje tak, že otáčí kouli s otvorem, která vystavuje nebo blokuje cestu průtoku. Materiál mosaz CW617N s niklovým povlakem poskytuje dobré mechanické vlastnosti a odolnost proti korozi, což z něj dělá vhodný pro použití jak vnitřní, tak venkovní aplikace. Vnitřní závit zajišťuje bezpečné připojení, zatímco páka poskytuje jasnou indikaci otevřeného nebo uzavřeného stavu kohoutu. Výkon kohoutu je ovlivněn kvalitou těsnících ploch a integritou závitového připojení. Pravidelná kontrola těchto komponent je nezbytná pro udržení účinnosti systému a zabránění únikům.

Služba a provoz

Pravidelná kontrola těsnících ploch a integrity závitu kohoutu se doporučuje, aby byl zajištěn bezproblémový provoz. Během údržby systému zkontrolujte případné známky opotřebení, koroze nebo úniků. Pokud kohout ukazuje známky degradace, měl by být vyměněn, aby se zabránilo potenciálním selháním systému. V technických datech nejsou uvedena konkrétní období údržby, proto údržba by měla být prováděna podle provozních požadavků systému a podmínek prostředí.

Nejčastější otázky

Může být tento kohout použit v plynových měřicích systémech?
Ano, kohout je vhodný pro plynové měřicí systémy díky svému vnitřnímu závitu a rozsahu provozních teplot. Ujistěte se, že připojené potrubí a přípojky jsou také kompatibilní s plynovými aplikacemi.

Je kohout vhodný pro použití s teplou vodou?
Ano, kohout může zvládat teplou vodu až do +60 °C. Konstrukce z mosazi s niklovým povlakem poskytuje odolnost proti tepelnému roztažení a korozi v systémech s teplou vodou.

Může být kohout použit ve svislé instalaci?
Ano, rohová konfigurace umožňuje svislou instalaci. Ujistěte se, že kohout je správně zarovnán a že závitové připojení je bezpečné, aby se zabránilo únikům.

Je pro vnitřní závit potřeba těsnicí prostředek?
Doporučuje se použít těsnicí prostředek nebo PTFE pásku pro vnitřní závit, aby bylo zajištěno těsné připojení. Naneste prostředek rovnoměrně a vyhýbejte se přetížení, aby nedošlo k poškození závitu.
