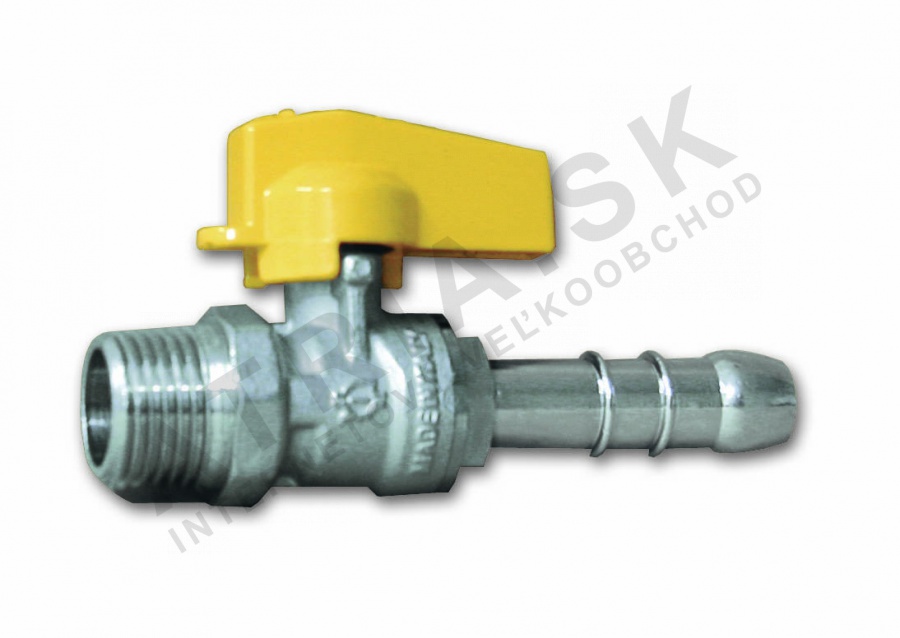

Vzorkovací kulový kohout PB - přímý, průměr 9,8; 1,2" M FIV.8107R

Detailní popis produktu

Tento vzorkovací kulový kohout se běžně používá v plynných a nízkonápravných tekutinových soustavách pro ovládané vzorkování a izolaci. Je vhodný pro instalaci v průmyslových a komerčních budovách, včetně HVAC, potrubí a procesních soustav, kde jsou požadovány přesné ovládání průtoku a vzorkování. Kohout je navržen pro použití v soustavách s provozní teplotou od -20 °C do +60 °C a nominální klasifikací PN 5. Typicky se instaluje do potrubí, kde je třeba vzorkování pro kontrolu kvality, diagnostiku nebo monitorování soustavy. Přímý tvar těla umožňuje kompaktní instalaci v omezeném prostoru a páka poskytuje jasnou indikaci otevřeného nebo uzavřeného stavu kohoutu.

Montéři a technici pracující na plynových liniích, vodních okruzech nebo chemických soustavách najdou tento kohout vhodný pro integraci do stávajících soustav nebo nových instalací. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost proti korozi a opotřebení, což ho činí ideálním pro prostředí, kde je důležitá odolnost a spolehlivost.

Technické parametry

Materiál	Mosaz s niklovým povlakem CW617N
Provozní teplota	-20 °C
Nominální tlak	PN 5
Hmotnost	0,138 kg
Kód	8107R104P
Značka	IVAR

Kohout má nominální klasifikaci PN 5, což znamená, že může bezpečně zvládnout systémové tlaky až do 5 bar. Rozsah provozních teplot od -20 °C do +60 °C mu umožňuje použití jak v chladném, tak v teplém prostředí. Mosazné tělo s niklovým povlakem CW617N poskytuje dobré mechanické vlastnosti a odolnost proti korozi. Tyto parametry jsou zásadní pro správné rozměření a výběr, zejména v soustavách, kde se očekávají změny tlaku a teploty.

Instalace a připojení

Kohout je vybaven 1/2 palcovou závitou (M), což umožňuje přímé připojení k kompatibilním závitovým přípojkám nebo koncům potrubí. Před instalací zkontrolujte, zda typ a velikost závitu odpovídají komponentám systému. Na závit aplikujte vhodný těsnicí prostředek nebo PTFE pásku, aby se zabránilo únikům. Přímý tvar těla usnadňuje instalaci v lineárních částech potrubí. Běžné chyby při instalaci zahrnují nesprávnou orientaci závitu, nedostatečné těsnění a nezohlednění správného směru průtoku. Vždy ověřte, zda je kohout plně otevřený nebo uzavřený během instalace, aby nedošlo k poškození těsnících ploch.

Kompatibilita a příslušenství

Tento kohout je kompatibilní se soustavami pracujícími s plynem nebo nízkonápravnými kapalinami. Lze jej integrovat s vzorkovacími sadami, tlakovými manometry nebo jiným diagnostickým vybavením. Pro plnou funkčnost soustavy mohou být potřeba další příslušenství, jako jsou vzorkovací trubky, filtry nebo regulátory tlaku. Montéři by měli zajistit, že všechny připojené komponenty jsou klasifikovány pro stejné tlakové a teplotní podmínky. Pro tuto verzi nejsou specifikovány žádné související produkty.

Technický pozadí pro projektanty

Kohout pracuje na běžném principu kulového kohoutu, kde otočná koule s centrálním otvorem ovládá průtok. Mosazné tělo s niklovým povlakem CW617N poskytuje dobré mechanické vlastnosti a odolnost proti korozi, což ho činí vhodným pro široké spektrum médií. 1/2 palcová závita zajišťuje kompatibilitu se standardními potrubními přípojkami. Klasifikace PN 5 a rozsah teplot z něj činí vhodný pro nízkonápravné soustavy. Doba životnosti a účinnost kohoutu závisí na kvalitě těsnících ploch, médiu a četnosti ovládání. Správná instalace a vyrovnání jsou zásadní pro zajištění dlouhodobého výkonu.

Údržba a provoz

Pravidelná kontrola těsnících ploch a integrity závitu je doporučena, aby byl zajištěn bezúnikový provoz. V technických datech nejsou uvedena žádná konkrétní období údržby. Během provozu zajistěte, že kohout je plně otevřený nebo uzavřený, aby nedošlo k opotřebení těsnících ploch. Pokud dojde k úniku, demontujte kohout a zkontrolujte těsnící plochy a závit na poškození. Případně aplikujte nový těsnicí prostředek. Vyhněte se použití přílišné síly při ovládání páky, aby nedošlo k mechanickému namáhání těla kohoutu.

Nejčastější otázky

Může být tento kohout použit v plynných soustavách?
Ano, kohout je vhodný pro plynné soustavy, protože je klasifikován pro použití v nízkonápravných prostředích a má konstrukci odolnou proti korozi.

Je kohout vhodný pro teploty pod 0 °C?
Ano, kohout je klasifikován pro provoz až do -20 °C, což ho činí vhodným pro použití v chladném prostředí.

Může být kohout použit v kapalinových soustavách?
Ano, kohout je vhodný pro použití s nízkonápravnými kapalinami v rámci uvedeného rozsahu tlaku a teploty.

Jaký typ závitu má kohout?
Kohout je vybaven 1/2 palcovou závitou (M), která je kompatibilní se standardními potrubními přípojkami a soustavami.
