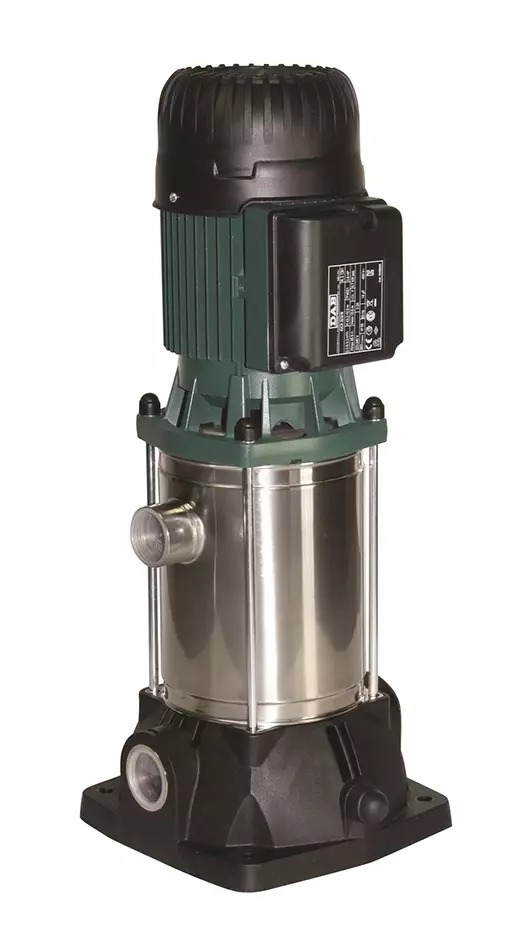

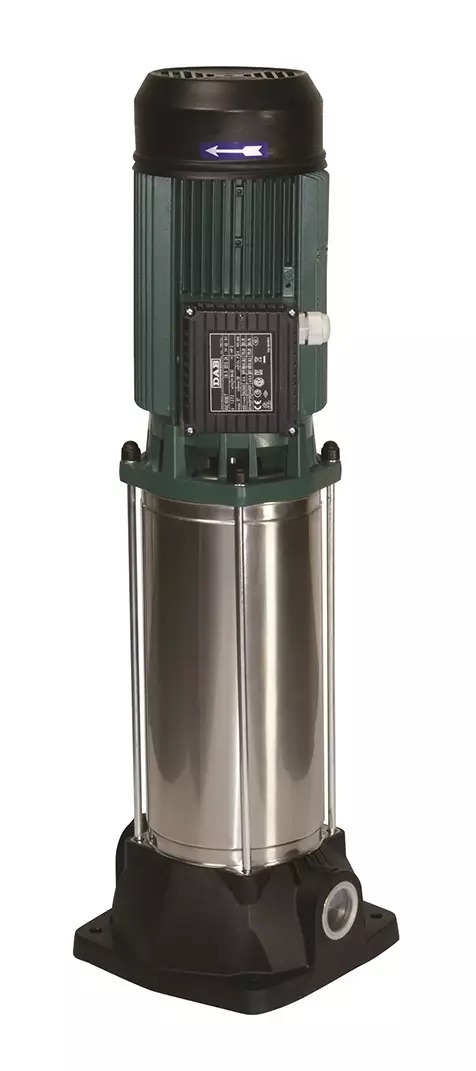

KVCX 40-50 T Multistážové odstředivé čerpadlo

Detailní popis produktu

Svislá multistážová odstředivá čerpadla, jako je KVCX 40-50 T, se často používají v průmyslových a komerčních aplikacích, kde jsou požadovány vysoké výšky a střední průtoky. Tyto systémy se často vyskytují v topných zdrojích, vodovodních systémech a zavlažovacích zařízeních. Čerpadlo je navrženo pro čisté, nekoroziční kapaliny a je vhodné pro prostředí, kde teplota kapaliny dosahuje od 0°C do 40°C. Montážní firmy pracující s uzavřenými nebo otevřenými systémy zjistí, že toto čerpadlo je vhodné pro integraci do různých hydraulických konfigurací.

Jeho kompaktní, inline design umožňuje úspornou montáž, zejména v místech, kde je omezený prostor. Čerpadlo se často používá spolu s tlakovými nádoby, roztažnými nádržemi a řídicími systémy, aby byl zajištěn stabilní průtok a tlak. Inline konfigurace zjednodušuje potrubí a zmenšuje potřebu dalších spojek, což může urychlit montáž a snížit počet potenciálních míst pro úniky.

Technické parametry

Stupeň ochrany	IP55
Třída izolace	F
Výroba podle standardů	CEI 2-3 a CEI 61-69 (EN 60335 – 2 – 41)
Kód	60179402
Značka	IVAR

Označení IP55 zajišťuje, že čerpadlo je chráněno proti prachu a stříkající vodě, což ho činí vhodným pro prostředí s potenciálním vystavením vlhkosti. Třída izolace F znamená, že motor může odolat vyšším teplotám, což je důležité pro neustálý provoz. Tyto parametry jsou zásadní pro určení vhodnosti čerpadla pro konkrétní prostředí a pro zajištění souladu s elektroinstalačními normami během montáže a provozu.

Montáž a připojení

Během montáže by mělo být čerpadlo namontováno na stabilní, rovné podložce, aby se zabránilo vibracím a poškození. Inline design umožňuje přímé připojení mezi sací a výtlačnou trubkou, což zmenšuje potřebu dalších zatáček nebo spojek. Čerpadlo má metrické závitové připojení jak pro sací, tak pro výtlačný port, a montéři by měli zajistit, že všechna připojení jsou utažena podle momentových specifikací výrobce. Běžnou chybou je nesprávné zarovnání čerpadla s potrubním systémem, což může způsobit vibrace a předčasné opotřebení. Je také důležité namontovat nezpětný ventil na výtlačné straně, aby se zabránilo zpětnému průtoku a potenciálnímu poškození čerpadla.

Kompatibilita a příslušenství

Toto čerpadlo je kompatibilní s řadou průmyslových i domácích vodních systémů. Používá se s čistými, nekorozičními kapalinami a nesmí být použito s oleji nebo viskózními kapalinami. Pro varianty s třífázovým motorem musí být nainstalován systém přetížení podle místních předpisů. Příslušenství, jako jsou tlakové manometry, řídicí panely a nezpětné ventily, mohou být potřeba v závislosti na konfiguraci systému. Montéři by měli také zvážit potřebu roztažných nádrží nebo tlakových nádob, aby byla zajištěna stabilita systému.

Technický pozadí pro projektanty

Čerpadlo KVCX 40-50 T pracuje na principu multistážového odstředivého čerpadla, kde jsou více impelerů uspořádány v řadě, aby zvýšily celkovou výšku. Hydraulické komponenty jsou vyrobeny z technopolymeru a nerezové oceli (AISI 304), což zajišťuje odolnost proti korozi a dlouhodobou odolnost. Mechanická těsnění jsou vyrobena z uhlíka a keramiky, což poskytuje spolehlivé těsnění za běžných provozních podmínek. Motor je asynchronní, uzavřený s vnějším chlazením a obsahuje vestavěnou tepelnou ochranu pro jednofázové modely. Návrh čerpadla umožňuje integraci do otevřených i uzavřených systémů a jeho provozní rozsah ho činí vhodným pro aplikace vyžadující vysoký tlak a střední průtoky.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat kontrolu mechanického těsnění na úniky a zajištění, že motor je bez prachu a nečistot. Čerpadlo by mělo být provozováno v rámci specifikovaných teplotních a tlakových rozsahů, aby se zabránilo poškození. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelná vizuální kontrola. Pokud čerpadlo ukazuje známky vibrací nebo neobvyklého hluku, mělo by být zastaveno a prozkoumáno na nesprávné zarovnání nebo opotřebení. Motor by měl být kontrolován na přehřátí, zejména v případech neustálého provozu.

Nejčastější otázky

Může být KVCX 40-50 T použit s třífázovým napájením?
Ano, čerpadlo může být použito s třífázovým napájením, ale musí být nainstalován systém přetížení podle místních předpisů.

Jaká je maximální provozní teplota kapaliny?
Čerpadlo je vhodné pro kapaliny s teplotním rozsahem 0°C až 35°C pro domácí použití a 0°C až 40°C pro ostatní aplikace.

Jaké materiály jsou použity pro hydraulické komponenty?
Hydraulické komponenty zahrnují technopolymerové impelery a difúzory, nerezové ocelové části AISI 304 a mechanické těsnění z uhlíka a keramiky.

Je čerpadlo vhodné pro použití s oleji nebo viskózními kapalinami?
Ne, čerpadlo je navrženo pro čisté, nekoroziční, neviskózní kapaliny a nesmí být použito s oleji nebo látkami s vysokou viskozitou.
