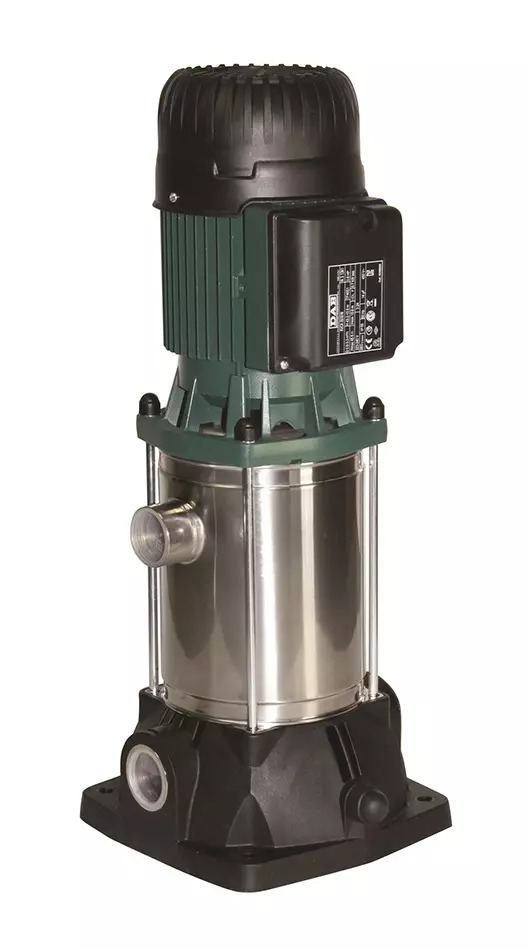

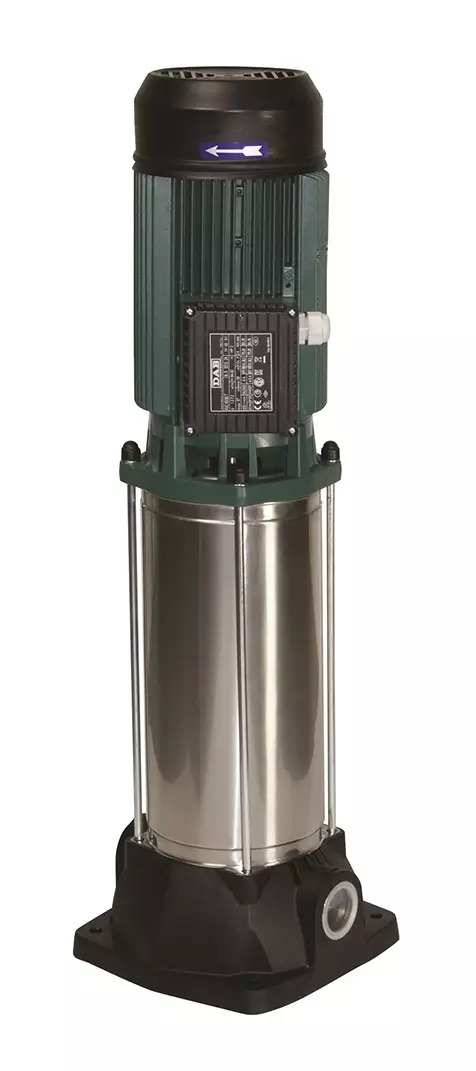

KVCX 55-50 T Multistážové odstředivé čerpadlo

Detailní popis produktu

Toto vertikální multistážové odstředivé čerpadlo se často používá v průmyslových a domácích aplikacích, kde je vyžadována vysoká výška a stabilní průtok. Je vhodné pro integraci do otopných, potrubních a zavlažovacích systémů, kde je čerpaná kapalina chemicky neutrální a bez pevných částic. Čerpadlo se obvykle instaluje v čerpacích místnostech, technických podkrovích nebo průmyslových zařízeních, kde je místo omezené díky kompaktnímu, inline designu. Montéry by měli zajistit, že systém je bez abrazivních nebo korozi způsobujících látek a že teplota kapaliny zůstává v rámci stanovených mezí pro trvalý provoz.

Čerpadlo KVCX 55-50 T je navrženo pro použití v uzavřených i otevřených systémech, kde je kapalina nekorozi způsobující a neviskózní. Často se používá v aplikacích jako je zásobování budov vodou, oběh v otopných systémech a zavlažování. Inline konfigurace umožňuje přímé připojení k potrubí, což zmenšuje potřebu dalších spojek a zjednodušuje instalaci.

Technické parametry

Instalace a připojení

Instalace čerpadla KVCX 55-50 T by měla postupovat podle standardních postupů pro inline čerpadla. Čerpadlo se připojuje přímo k sacímu a výtlačnému potrubí pomocí závitových vložek v polymerovém tělese. Montéři by měli zajistit, že potrubí je správně zarovnáno s čerpadlem, aby se zabránilo mechanickému namáhání hřídele motoru. Na výtlačné straně by měl být nainstalován nezpětný ventil, aby se zabránilo návratu kapaliny, zejména v systémech s vysokou výškou.

Běžné chyby při instalaci zahrnují nesprávné zarovnání potrubí, nedostatek nezpětného ventilu a nedodržení správného uzemnění čerpadla. Aby se tomu zabránilo, čerpadlo by mělo být namontováno na stabilní základ a všechna elektrická připojení by měla být provedena podle místních předpisů. Motor musí být připojen k napájecí síti s vhodnou ochranou proti přetížení, zejména u trojfázových modelů.

Kompatibilita a příslušenství

Čerpadlo KVCX 55-50 T je kompatibilní se standardními potrubními a otopnými systémy, které používají nekorozi způsobující a neviskózní kapaliny. Často se používá spolu s tlakovými senzory, průtokoměry a řídicími systémy pro regulaci provozu. Montéři by měli také zvážit potřebu tlakové nádoby nebo expanzní nádoby v uzavřených systémech pro řízení tlakových kolisací. Další komponenty, jako jsou filtry nebo síty, mohou být potřeba, aby se zajistilo, že kapalina zůstává bez částic.

Technický pozadí pro projektanty

Čerpadlo KVCX 55-50 T pracuje na principu multistážového odstředivého čerpadla, kde jsou více lopatkových kroužků uspořádáno v řadě pro zvýšení celkové výšky. Hydraulické komponenty jsou vyrobeny z technopolymeru a nerezové oceli (AISI 304), což zajišťuje odolnost proti korozi a mechanickému opotřebení. Mechanická těsnění z uhlíka a keramiky poskytují odolná a netěsná těsnění pro hřídel motoru, který je vyroben z nerezové oceli AISI 303.

Integrace do systému vyžaduje pečlivou analýzu požadavků na průtok a tlak. Čerpadlo je navrženo pro použití s čistými, neagresivními kapalinami a nemělo by být používáno s ropy nebo rozpouštědly. Rozsah pracovních teplot je klíčovým faktorem pro určení vhodnosti čerpadla pro danou aplikaci. Motor je asynchronní, uzavřený jednotkou s vnějším chlazením a jednofázové modely obsahují vestavěnou tepelnou ochranu a trvalě připojený kondenzátor.

Služba a provoz

Pravidelná údržba je zásadní pro zajištění dlouhodobého výkonu čerpadla KVCX 55-50 T. Montéři by měli pravidelně kontrolovat mechanické těsnění na známky opotřebení a zajistit, že čerpadlo je bez zácp. Motor by měl být kontrolován na hromadění prachu a elektrická připojení by měla být ověřena na pevnost a izolační integritu. V technických datech nejsou uvedena konkrétní intervaly údržby, proto by údržba měla být prováděna podle výkonu systému a provozních podmínek.

Nejčastější otázky

Může být čerpadlo KVCX 55-50 T použito s frekvenčním měničem?
Ano, čerpadlo může být připojeno k frekvenčnímu měniči pro regulaci otáček. Však motor musí být kompatibilní s výstupem měniče a systém musí být navržen tak, aby zvládl výsledné změny průtoku a tlaku.

Je čerpadlo KVCX 55-50 T vhodné pro použití s horkou vodou?
Ne, čerpadlo je vhodné pouze pro kapaliny s maximální teplotou 35 °C pro domácí použití a 40 °C pro ostatní aplikace. Překročení těchto mezí může poškodit vnitřní komponenty a zkrátit životnost čerpadla.

Může být čerpadlo nainstalováno ve svislé poloze?
Ano, čerpadlo je navrženo pro vertikální instalaci a je vhodné pro inline montáž v potrubí. Tělo a vnitřní komponenty jsou konfigurovány tak, aby umožnily stabilní provoz v této poloze.

Jaký typ ochrany je potřeba pro trojfázové motory?
Trojfázové motory vyžadují vnější ochranu proti přetížení nainstalovanou podle platných norem. Tato ochrana není součástí čerpadla a musí být přidána zvlášť pro zajištění bezpečného provozu.
