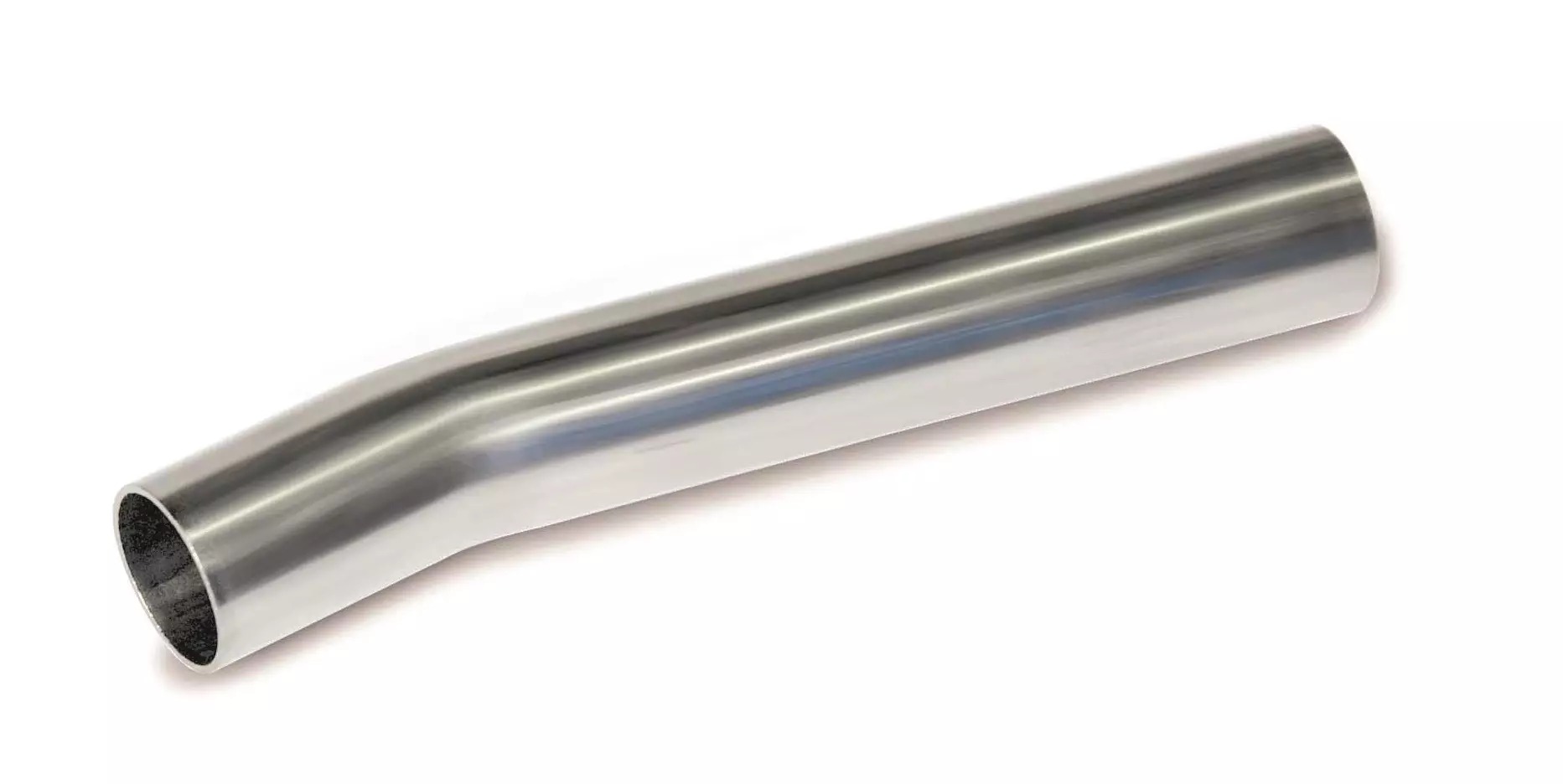

Stočený oblouk 15° - N - 15 mm
Kód: IVN75.15Související produkty
Detailní popis produktu
Tento nerezový stočený oblouk se běžně používá v průmyslových, topných a instalatérských systémech, kde jsou potřeba změny směru potrubí. Často se vyskytuje v solárních systémech, hasicích systémech a sanitárních instalacích. Montéři s tímto komponentem pracují během rozvržení systému a vedení potrubí, aby zajistili hladký průtok a minimální turbulence. Jeho odolná konstrukce mu umožňuje být integrována do vysokotlakých prostředí při zachování konstrukční pevnosti.
Ohyb 15° je vhodný pro aplikace vyžadující postupné změny směru, zejména v kompaktních prostorech, kde ostré zatáčky mohly omezit hydrodynamiku. Často je součástí větších tiskových systémů, kde je důležitá přesnost a těsné spojení. Komponent je kompatibilní s různými konfiguracemi systémů a vybírá se podle provozních požadavků, jako jsou hladina tlaku a rozsah teplot.
Technické parametry
| Materiál | Nerezová ocel typu Wst. Nr. 1.4404 (AISI 316L) |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN75.15 |
| Značka | IVAR |
Rozsah provozních teplot zajišťuje vhodnost pro systémy studené i teplé vody, s maximálním limitem +120 °C. Jmenovitý tlak PN 16 definuje maximální povolený pracovní tlak pro návrh systému a výběr komponent. Tyto parametry jsou zásadní pro zajištění bezpečného a efektivního fungování komponentu v jeho určeném prostředí.
Montáž a spojení
Před montáží zkontrolujte, zda jsou koncové části potrubí čisté a bez nečistot, aby bylo zajištěno pevné tiskové spojení. Spojení se provádí tiskovým nástrojem kalibrovaným na určené rozměry. Ujistěte se, že indikační značka je zarovnána s příslušnou pozicí na adaptéru, aby bylo potvrzeno správné stlačení. Běžné chyby při montáži zahrnují špatné zarovnání indikace a nesprávnou kalibraci nástroje, což může vést k únikům nebo předčasnému poškození. Vždy dvakrát zkontrolujte spojení po tisknutí a zkontrolujte, zda nejsou viditelné mezery nebo nerovnosti.
Kompatibilita a příslušenství
Tento stočený oblouk je navržen k použití s tiskovými systémy z nerezové oceli. Pro kompletní integraci do systému by měl být použit spolu s jinými kompatibilními adaptéry a potrubím ze stejného materiálu a rozměru. Podle rozvržení systému mohou být potřeba další komponenty, jako jsou přímé přechody, ohyby a T-kohouty. Pro běžnou montáž nejsou potřeba žádná specifická příslušenství, ale ujistěte se, že všechny komponenty jsou z téže značky pro zaručenou kompatibilitu.
Technický pozadí pro projektanty
Ohyb 15° je navržen tak, aby snížil odpor průtoku ve srovnání s ostrými úhly, což ho činí ideálním pro aplikace, kde je důležitá účinnost průtoku. Jeho integrace do systému závisí na celkovém hydraulickém návrhu, včetně průměrů potrubí, průtokových množství a tlakových ztrát. Dlouhodobá spolehlivost je ovlivněna kvalitou tiskového spojení a vyloučením stresových bodů způsobených špatným zarovnáním.
Služba a provoz
Při provozu pravidelně zkontrolujte systém na známky opotřebení nebo úniků, zejména kolem tiskových spojů. Jakákoli viditelná poškození nebo deformace by měla být okamžitě odstraněna. Protože komponent nepožaduje plánovanou údržbu, služba je obvykle omezena na vizuální kontroly a tlakové testy jako součást běžné údržby systému. Pro tento komponent nejsou definována žádná konkrétní období údržby.
Nejčastější otázky
Může být stočený oblouk použit v solárních topných systémech?
Ano, je vhodný pro solární topné systémy díky schopnosti odolat teplotám až do +120 °C a odolnosti proti korozi.
Je stočený oblouk kompatibilní s jinými tiskovými adaptéry z nerezové oceli?
Ano, je navržen k použití s jinými tiskovými adaptéry z nerezové oceli ze stejného systému, pokud jsou z téže značky a série.
Jaký je maximální pracovní tlak pro tento stočený oblouk?
Jmenovitý tlak je PN 16, což znamená, že může odolat až 16 baru pracovního tlaku za normálních provozních podmínek.
Jak se potvrzuje správná montáž?
Správné stlačení je potvrzeno, když indikační značka je zarovnána s označenou pozicí na adaptéru, což potvrzuje, že tiskový nástroj byl správně použit.
Doplňkové parametry
| Kategorie: | IVAR.IVN70,IVN73,IVN74,IVN75 - lícovaný oblouk |
|---|---|
| Hmotnost: | 0.03 kg |
| Průměr trubky: | 15 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L) |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:41 |
