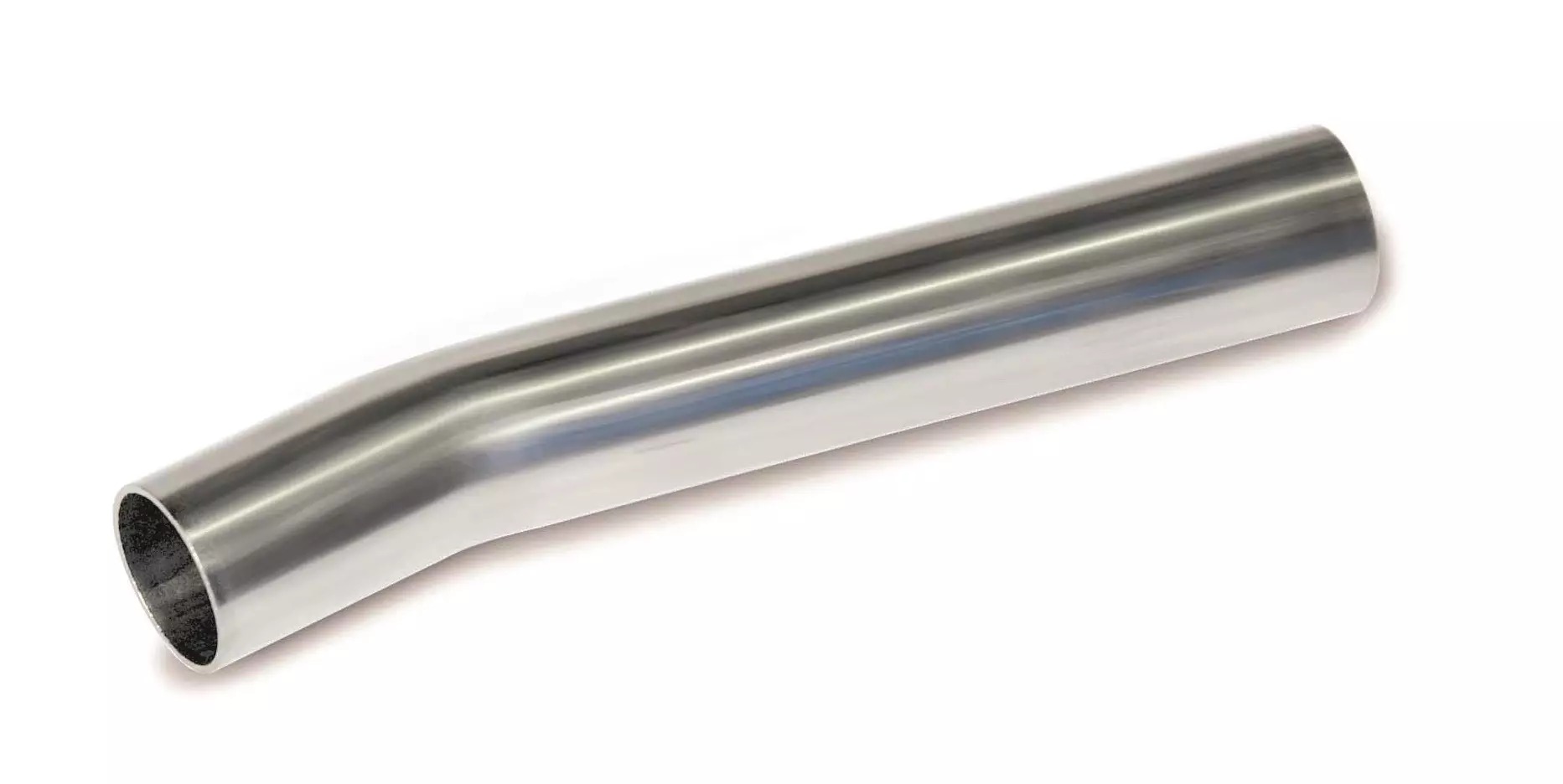

15° ohrazený oblouk IVAR IVN75.22 - 22 mm

Detailní popis produktu

Oblouk IVN75.22 o úhlu 15° je přesný prvek používaný ve stlačovacích systémech z nerez oceli pro vytápění, vodovod a průmyslové aplikace. Často se používá v systémech vyžadujících změnu směru potrubí, například v podlahovém vytápění, průmyslových plynech nebo vodních okruzích pod tlakem. Úhel 15° umožňuje jemné úpravy v uspořádání, což je zvláště užitečné v uzavřených prostorech nebo tam, kde je minimální porucha toku požadována. Instalatéři pracující na systémech s přesnými tolerancemi nebo složitými geometriemi najdou tento prvek vhodný pro udržení hydraulické účinnosti a konstrukční pevnosti.

Ocelová konstrukce zaručuje kompatibilitu s různými kapalinami a plyny, včetně pitné vody, inertních plynů a médií slunečních systémů. Prvek je vhodný pro použití jak v bytových, tak i komerčních prostorách, včetně průmyslových zařízení, kde jsou kritické odolnost proti korozi a trvanlivost. Často se používá spolu s dalšími stlačovacími spoji pro vytvoření těsných spojení bez nutnosti svařování nebo závitování.

Technické parametry

Materiál	nerez ocel Wst. Nr. 1.4404 (AISI 316L)
Teplota provozu	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN75.22
Značka	IVAR

Klasifikace PN 16 znamená, že prvek je vhodný pro systémy pracující při jmenovitém tlaku 16 bar. Rozsah provozních teplot od -20°C do +120°C umožňuje použití jak v chladných, tak i horkých aplikacích, včetně vytápění a slunečních systémů. Tyto parametry jsou zásadní pro zajištění správného rozměrování a kompatibility s návrhovým tlakem a teplotními podmínkami systému.

Montáž a připojení

IVN75.22 se montuje pomocí stlačovacího nástroje, který stlačí spoj kolem potrubí. Potrubí musí být čistě zříznuto a osazené, aby byl zajištěn správný fit. Velikost připojení je 22 mm jmenovitá, s vnějším závitem pro kompatibilitu s ostatními závitovými komponentami. Během montáže musí instalatér ověřit správnou hloubku vložení a zajistit, že stlačovací nástroj je správně zarovnaný s prvkem. Běžné chyby při montáži zahrnují špatné zarovnání stlačovacího nástroje, což může vést k nedokonalému stlačení, nebo nedostatečnou kontrolu ostrých hran na konci potrubí, což může ohrozit těsnost spoje.

Kompatibilita a příslušenství

Tento 15° ohrazený oblouk je kompatibilní s ostatními IVARovými stlačovacími komponenty sérií IVN70, IVN73, IVN74 a IVN75. Často se používá spolu s přímými potrubími, ohyby a křížítky stejné jmenovité velikosti. Pro systémy vyžadující závitová připojení umožňuje vnější závit integraci se standardními komponentami R1/2". K běžné montáži nejsou potřeba žádné další příslušenství, ale stlačovací nástroj a vhodné matice jsou nezbytné pro proces stlačení.

Technický pozadí pro projektanty

15° ohrazený oblouk funguje tím, že přesměruje proud médií přes ovládanou úhlovou změnu. Použití oceli 1.4404 (AISI 316L) zajišťuje vysokou odolnost proti korozi a mechanickou pevnost, díky čemuž je vhodný pro agresivní prostředí. Stlačovací systém eliminuje potřebu svařování, čímž se zkrátí doba montáže a sníží pravděpodobnost úniků. Vlastnosti materiálu také přispívají ke dlouhodobé trvanlivosti a minimálním nárokům na údržbu. Úhel oblouku je navržen tak, aby minimalizoval turbulence a ztrátu tlaku, což z něj dělá ideální prvek pro aplikace, kde je účinnost toku důležitá.

Služba a provoz

Prvek nevyžaduje pravidelnou údržbu za normálních provozních podmínek. Během pravidelných inspekčních kontrolek by měli instalatéři kontrolovat případné známky mechanického namáhání nebo koroze, zejména u stlačovacího spoje. Pokud je systém vystaven vysokým teplotám nebo agresivním médiím, může být nutná další sledování. Pod normálními podmínkami nejsou pro tento prvek stanoveny žádné konkrétní intervaly údržby.

Nejčastější otázky

Lze IVN75.22 použít ve slunečních vytápěcích systémech?
Ano, prvek je vhodný pro sluneční vytápěcí systémy díky svému rozsahu provozních teplot a kompatibility s nekoroziujícími médiemi.

Je 15° úhel vhodný pro uzavřené prostory?
Ano, 15° úhel umožňuje přesné změny směru v omezených prostorech bez potřeby velkého volného místa.

Lze spoj použít se závitovými komponentami?
Ano, vnější závit umožňuje integraci se standardními závitovými komponentami R1/2".

Jaká je maximální provozní teplota?
Maximální provozní teplota je +120°C, jak je uvedeno v technických parametrech.
