15° roh IVN75.28 - N - 28 mm
Kód: IVN75.28Související produkty
Detailní popis produktu

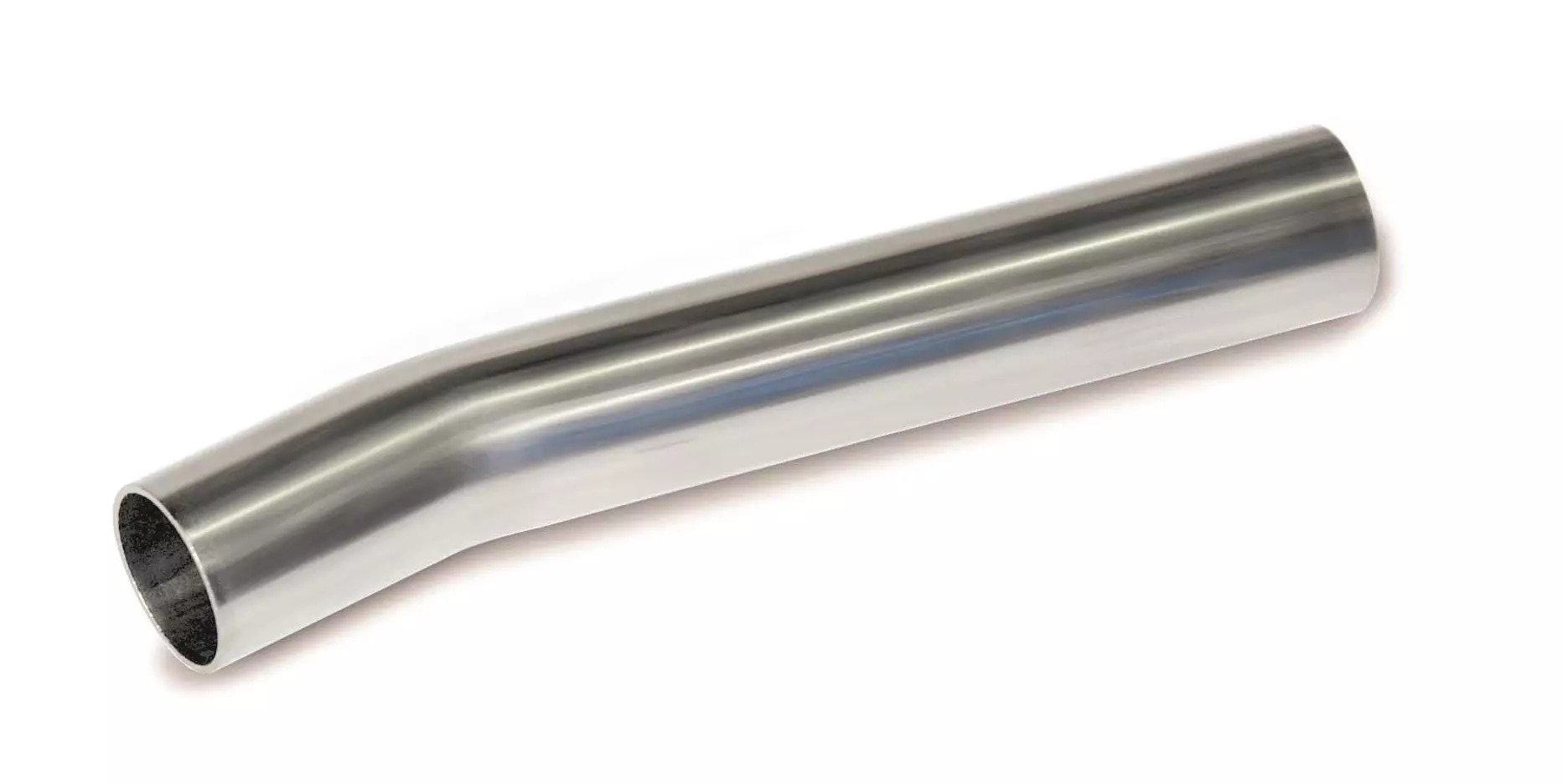

Tento 15° nerezový roh se běžně používá v profesionálních vytápěcích, sanitárních a průmyslových instalacích. Je navržen pro stlačovací spojení a vhodný pro aplikace jako jsou otopné okruhy, hasicí systémy, systémy stlačeného vzduchu a solární instalace. Komponent je vybrán díky odolnosti proti korozi a vhodnosti pro prostředí s vysokým tlakem. Instalatéři ho běžně používají v systémech, kde je potřeba změna směru, přičemž zachovávají hydraulickou účinnost a konstrukční stabilitu.
K instalaci je potřeba pečlivá srovnání a stlačení, aby byl zajištěn bezpečný spoj. Často se integruje do systémů, kde jsou nutné omezení místa nebo úpravy směru. Konstrukce z nerezu zajišťuje dlouhodobou spolehlivost v agresivních prostředích, což jej činí vhodným jak pro vnitřní, tak venkovní aplikace.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L) |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN75.28 |
| Značka | IVAR |
Prováděcí teplotní rozsah zahrnuje -20 °C až +85 °C s maximem +120 °C, což umožňuje použití jak v chladných, tak horkých médiích. Jmenovitý tlak PN 16 zaručuje vhodnost pro střední tlakové systémy. Tyto parametry jsou klíčové pro výběr správného komponentu podle požadavků systému a podmínek prostředí.
Instalace a spojení
Instalace vyžaduje stlačovací nástroj kompatibilní s IVAR stlačovacím systémem. Komponent se spojuje stlačovacím koncem o průměru 28 mm. Před stlačením zkontrolujte, že koncové části trubek jsou čisté a bez drátků. Ujistěte se, že stlačovací nástroj je správně zarovnán s označenou pozicí na nýtě. Běžnou chybou je špatná srovnání během stlačení, což může ohrozit těsnost a konstrukční stabilitu. Po stlačení zkontrolujte správné sednutí pomocí vizuálního indikátoru. Nepokoušejte se znovu použít nýt, pokud indikátor není plně zapojen.
Kompatibilita a příslušenství
Tento roh je kompatibilní s IVAR stlačovacími nerezovými potrubními systémy. Vyžaduje standardní stlačovací nástroje a odpovídající nerezové trubky stejného průměru. Pro složité systémy mohou být potřeba další adaptéry, jako přímé couplings nebo jiné ohýbání. Příslušenství by mělo být z téže produktové řady, aby byla zajištěna kompatibilita a konzistentní výkon.
Technický pozadí pro projektanty
15° roh umožňuje změnu směru v stlačovacích potrubních systémech. Vyrábí se z nerezu 1.4404 (AISI 316L), který je známý svou vysokou odolností proti korozi a trvanlivostí. Stlačovací spojení závisí na deformaci kovu, která vytváří těsný spoj. Projektanti by měli zvážit hydraulický dopad ohýbání, zejména v systémech s vysokým průtokem nebo dlouhými potrubními trasy. Vlastnosti materiálu zajišťují dlouhodobou stabilitu v agresivních prostředích a aplikacích s vysokou teplotou.
Služby a provoz
Po instalaci roh vyžaduje minimální údržbu. Doporučuje se pravidelné vizuální kontroly na známky opotřebení nebo netěsnosti. Pokud systém pracuje v extrémních podmínkách, jako jsou časté tepelné cykly, mohou být potřeba další kontroly. Nejsou specifikovány žádné plánované termíny pro servis. Jakákoli podezřelá poškození by mělo být okamžitě odstraněno výměnou postižené části.
Nejčastější otázky
Může být IVN75.28 použit v hasicích systémech?
Ano, komponent je vhodný pro hasicí systémy díky své tlakové odolnosti a vlastnostem materiálu.
Jaká je maximální prováděcí teplota IVN75.28?
Maximální prováděcí teplota je +120 °C, podle technických údajů výrobce.
Je IVN75.28 kompatibilní s jinými IVAR stlačovacími komponenty?
Ano, je navržen k použití s IVAR stlačovacími nerezovými potrubními systémy a vyžaduje odpovídající stlačovací nástroje.
Co je potřeba zkontrolovat po stlačení IVN75.28 do místa?
Po stlačení zkontrolujte, že vizuální indikátor je plně zapojen a spojení je správně zarovnáno. Jakákoli odchylka může ovlivnit integritu spoje.
Doplňkové parametry
| Kategorie: | IVAR.IVN70,IVN73,IVN74,IVN75 - lícovaný oblouk |
|---|---|
| Hmotnost: | 0.14 kg |
| Průměr trubky: | 28 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L) |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:42 |
