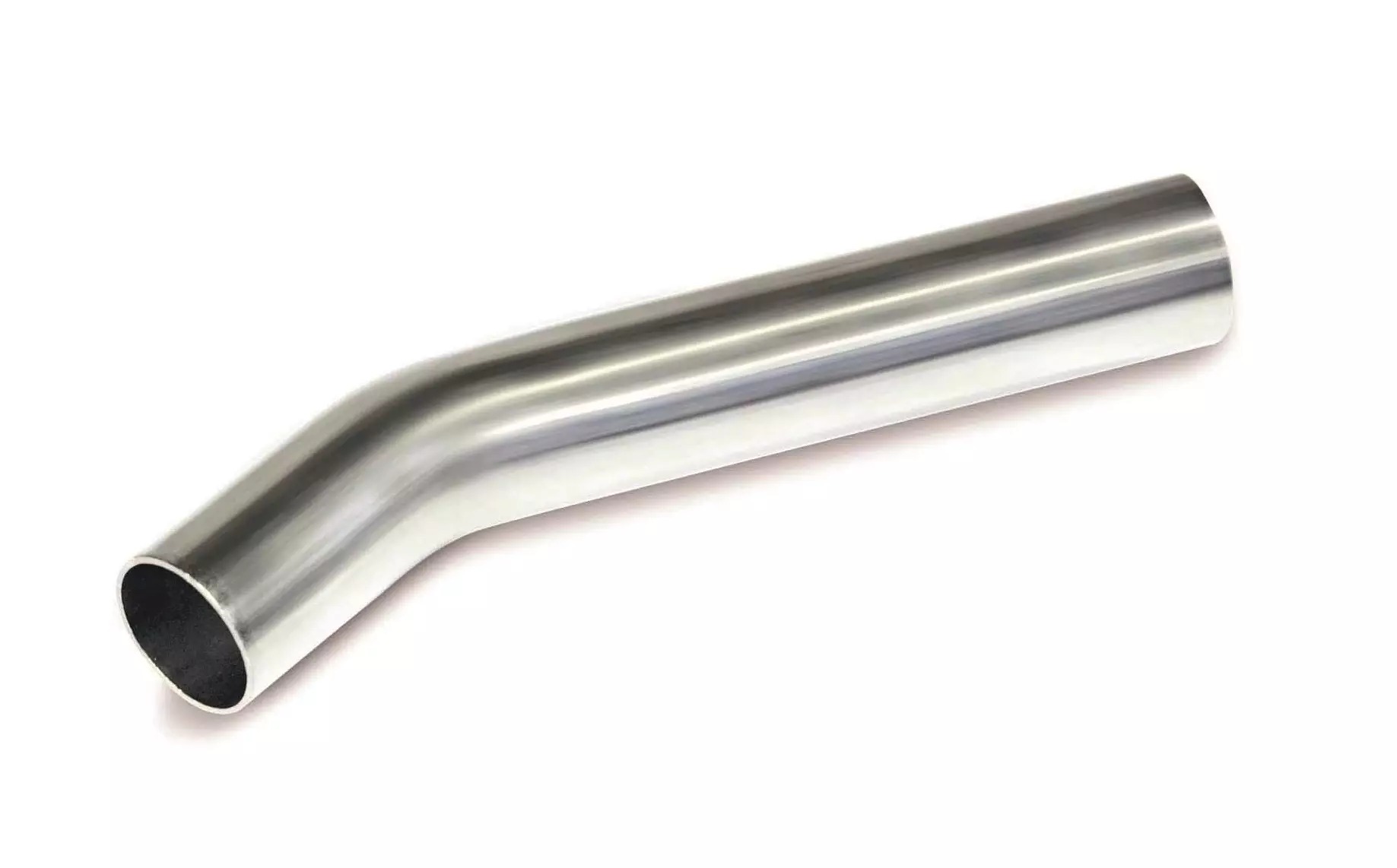

30° lícový oblouk - N - 15 mm

Detailní popis produktu

Tento 30° lícový oblouk z nerezové oceli se často používá v bytových a komerčních instalacích, jako jsou otopné systémy, sanitární potrubí, hasicí trubky a průmyslové potrubní sítě. Instalatéři a technici pracující s nerezovými systémy stlačování najdou tento prvek vhodný pro změny směru v omezeném prostoru. Jeho kompaktní 30° ohyb umožňuje přesné vedení potrubí v uzavřených oblastech, zejména v podlahovém vytápění nebo za stěnami. Prvek je navržen pro použití s nástroji na stlačování a je vhodný jak pro nové stavby, tak pro opravy systémů.

Konstrukce z nerezové oceli zajišťuje odolnost proti korozi a tepelnému roztažení, což z něj dělá ideální prvek pro dlouhodobé použití v prostředích s kolísajícími teplotami. Je zvlášť vhodný pro aplikace s vodou, párou, inertními plyny a kapalinami slunečních systémů. Design stlačování eliminuje potřebu svařování, což zkracuje dobu instalace a zajišťuje těsné spojení při správném stlačení.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L)
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN74.15
Značka	IVAR

Nominální tlak PN 16 ukazuje vhodnost pro středotlaké systémy, zatímco provozní teplotní rozsah od -20 °C do +120 °C pokrývá většinu domácích a průmyslových aplikací. Tyto parametry pomáhají určit správné rozměření a kompatibilitu s ostatními komponenty v systému.

Instalace a připojení

IVN74.15 se instaluje pomocí standardních nástrojů na stlačování kalibrovaných pro nerezovou ocel. Konce potrubí musí být vyčištěny a bez hrubek před vložením do nýtového spoje. Nástroj na stlačování musí být správně zarovnán s nýtovým spojem, aby bylo zajištěno rovnoměrné stlačení. Vizuální indikátor ukazuje, kdy je stlačení dokončeno. Nýtový spoj má nominální průměr 15 mm a připojuje se stlačováním k jiným nerezovým potrubím stejného rozměru. Běžné chyby při instalaci zahrnují špatné zarovnání během stlačování a nedostatečné ověření těsnicího indikátoru po stlačení. Vždy dvakrát zkontrolujte sednutí a vizuální potvrzovací značku, aby nedošlo k únikům.Kompatibilita a příslušenství Tento 30° lícový oblouk je kompatibilní s jinými nýtovými nýtovými spoji IVAR a nerezovými potrubími stejného nominálního průměru. Pro kompletní integraci systému zkontrolujte, že všechny komponenty pocházejí ze stejného nýtového systému a jsou navrženy pro stejné provozní podmínky. Příslušenství, jako jsou nástroje na stlačování a kalibrační sady, by mělo být používáno podle pokynů výrobce, aby byla zajištěna integrity spojení.Technický pozadí pro projektanty 30° oblouk umožňuje změny směru v systémech, kde je místo omezené. Nerezová ocel 1.4404 (AISI 316L) nabízí vysokou odolnost proti korozi a je vhodná pro agresivní média. Spojení stlačováním využívá mechanickou deformaci nýtového spoje k vytvoření těsného spojení. Účinnost systému závisí na správné instalaci a zarovnání. Dlouhodobá výkonnost je ovlivněna provozní teplotou a tlakem, stejně jako kvalitou spojení stlačováním.Služba a provoz Pod normálními provozními podmínkami není pro tento nýtový spoj potřeba pravidelné údržby. Během inspekcí systému zkontrolujte případné známky mechanického namáhání nebo deformace, zejména u spojů. Jakákoli viditelná poškození nebo podezření na únik by mělo být okamžitě vyšetřeno. Pokud vizuální těsnicí indikátor není plně zapnutý, spojení musí být znovu stlačeno.Nejčastější otázky

Může být IVN74.15 použit ve slunečních otopných systémech?
Ano, nýtový spoj je vhodný pro sluneční otopné systémy díky svému teplotnímu rozsahu a odolnosti vůči tepelnému cyklování.

Je 30° oblouk vhodný pro podzemní instalaci?
Může být použit pod zemí, pokud je systém chráněn před fyzickým poškozením a prostředí, které může ovlivnit spojení stlačováním.

Může být tento nýtový spoj použit s měděnými potrubími?
Ne, je specificky navržen pro nerezové systémy stlačování a není kompatibilní s mědí.

Jaká je maximální povolená teplota pro tento nýtový spoj?
Maximální provozní teplota je +120 °C, jak je uvedeno v technických specifikacích.
