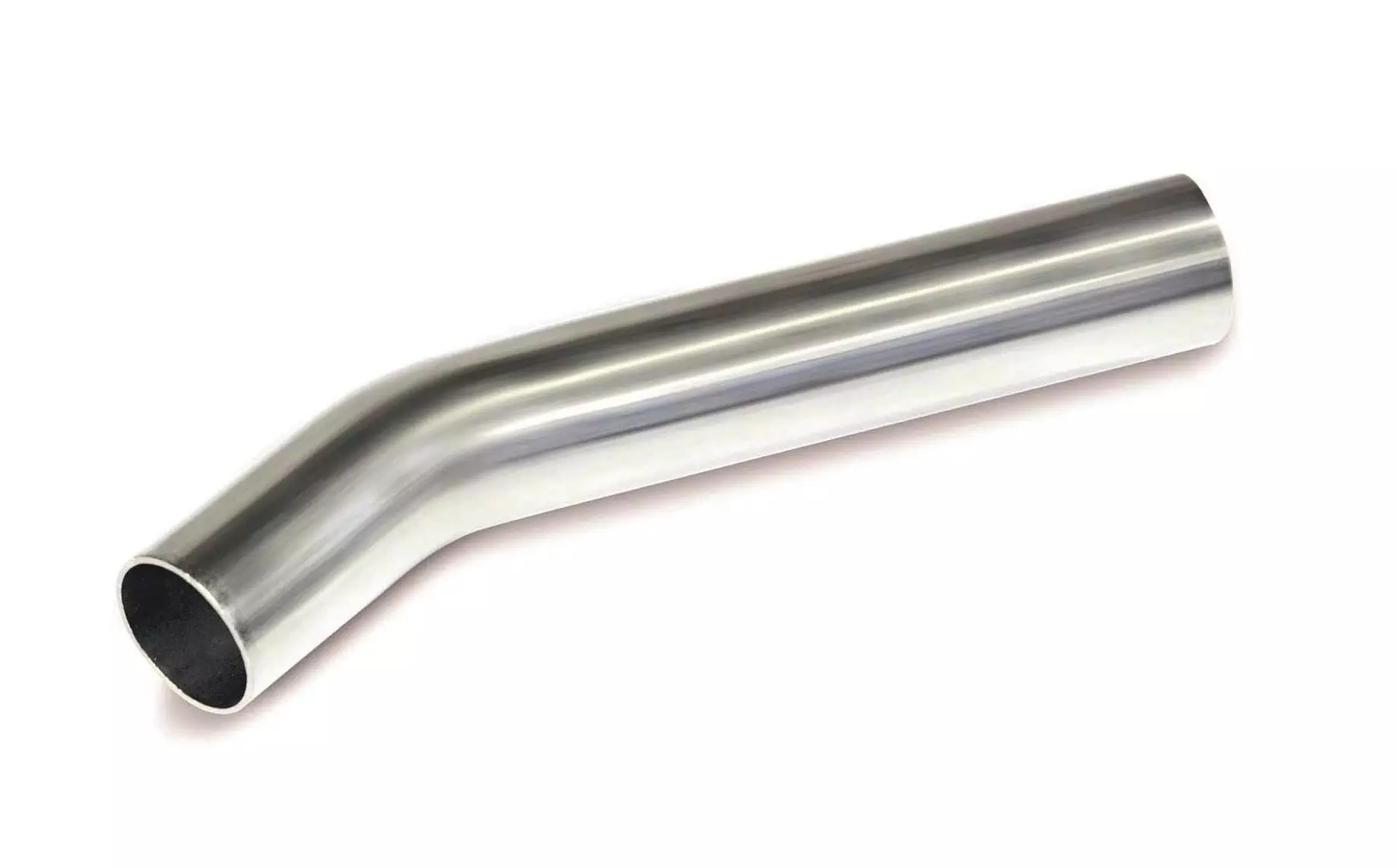

30° zrcadlový oblouk IVAR IVN74.18 - nerezová ocel 1.4404

Detailní popis produktu

Tento 30° zrcadlový oblouk se běžně používá v technických instalacích, jako jsou otopné systémy, hasicí systémy a průmyslová potrubí. Je vhodný pro aplikace vyžadující odolnost proti korozi a vysokým tlakům. Komponent je navržen pro provoz v systémech s teplotním rozsahem od -20 °C do +120 °C, s maximální povolenou teplotou +120 °C. Hodnocení tlaku PN 16 zajišťuje kompatibilitu s širokou škálou tlakových systémů, včetně těch používaných v solárních instalacích a systémech inertních plynů.

Typické aplikace zahrnují otopné systémy v bytových i komerčních budovách, stejně jako průmyslové instalace, kde je vyžadována spolehlivá a dlouhodobá funkčnost. Konstrukce z nerezové oceli zajišťuje odolnost a odolnost proti agresivním médiím, což z něj dělá vhodný komponent pro použití jak v uzavřených, tak otevřených systémech.

Technické parametry

Materiál	Nerezová ocel sorta Wst. Nr. 1.4404 (AISI 316L)
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN74.18
Značka	IVAR

Prováděcí teplotní rozsah od -20 °C do +120 °C umožňuje použití v systémech studené i teplé vody. Hodnocení tlaku PN 16 je základním požadavkem pro zajištění toho, že komponent odolá hydraulickým podmínkám systému během instalace a provozu. Tyto parametry jsou kritické pro správné rozměření a výběr, aby byla zajištěna integrita a trvanlivost systému.

Instalace a připojení

Zrcadlový oblouk 30° se instaluje pomocí stlačovací nebo roztloukací techniky v závislosti na požadavcích systému. Je důležité zajistit, že komponent je plně roztlouknutý na specifikovanou velikost 54 mm, aby byl spoj bez netěsnosti. Velikost připojení je 18 mm a vnitřní závit je kompatibilní se standardními potrubními připojeními. Během instalace by měl montér ověřit, že komponent je správně zarovnaný a že roztloukací nástroj je použit rovnoměrně, aby se zabránilo poškození nebo nesprávnému zarovnání. Běžné chyby při instalaci zahrnují nedostatečné roztloukání, které může vést k netěsnostem, a špatné zarovnání, které může způsobit napětí na spoji a snížit účinnost systému.

Kompatibilita a příslušenství

Tento zrcadlový oblouk je kompatibilní s dalšími stlačovacími přípojkami a komponenty z řady IVAR IVN70, IVN73, IVN74 a IVN75. Určen je pro použití s potrubím ze stejného materiálu a průměru. Při instalaci je třeba zajistit, že všechny komponenty pocházejí ze stejného systému, aby byla zajištěna kompatibilita a integrita systému. K správné instalaci mohou být potřeba další příslušenství, jako jsou roztloukací nástroje a stlačovací nástroje.

Technický pozadí pro projektanty

Zrcadlový oblouk 30° je navržen tak, aby poskytoval hladkou změnu směru v potrubním systému, čímž se snižuje turbulence a ztráta tlaku. Použití nerezové oceli 1.4404 zajišťuje odolnost proti korozi a kompatibilitu s širokou škálou médií, včetně vody, inertních plynů a průmyslových kapalin. Mechanické vlastnosti materiálu umožňují udržovat konstrukční pevnost za různých tepelných a hydraulických podmínek. Hodnocení PN 16 zajišťuje, že komponent dokáže odolat typickým provozním tlakům v otopných a potrubních systémech. Úhel 30° je zvolen tak, aby optimalizoval tokové vlastnosti a minimalizoval koncentrace napětí v ohybu.

Služba a provoz

Pravidelná kontrola roztlouknutého spoje je doporučena, aby byla zajištěna beznetěsnost. Systém by měl být kontrolován na známky opotřebení, koroze nebo špatného zarovnání. V technických datech nejsou uvedeny konkrétní intervaly pro údržbu, ale vizuální kontroly během pravidelné údržby jsou doporučeny. Pokud je detekována netěsnost, komponent by měl být odstraněn a znovu roztlouknutý nebo nahrazen. Konstrukce z nerezové oceli zajišťuje dlouhou životnost s minimálními požadavky na údržbu.

Nejčastější otázky

Může být IVAR IVN74.18 použit ve solárních otopných systémech?
Ano, komponent je vhodný pro solární otopné systémy díky své odolnosti vůči vysokým teplotám a kompatibilitě s médii používanými v těchto systémech.

Je 30° zrcadlový oblouk kompatibilní s dalšími nerezovými přípojkami?
Ano, je navržen tak, aby fungoval s dalšími nerezovými přípojkami z řady IVAR IVN70, IVN73, IVN74 a IVN75.

Jaká je maximální provozní teplota tohoto komponentu?
Maximální provozní teplota je +120 °C, jak je uvedeno v technických datech.

Jak se provádí roztloukání tohoto zrcadlového oblouku?
Komponent musí být roztlouknutý na rozměr 54 mm pomocí vhodného roztloukacího nástroje, aby byl zajištěn beznetěsný spoj.
