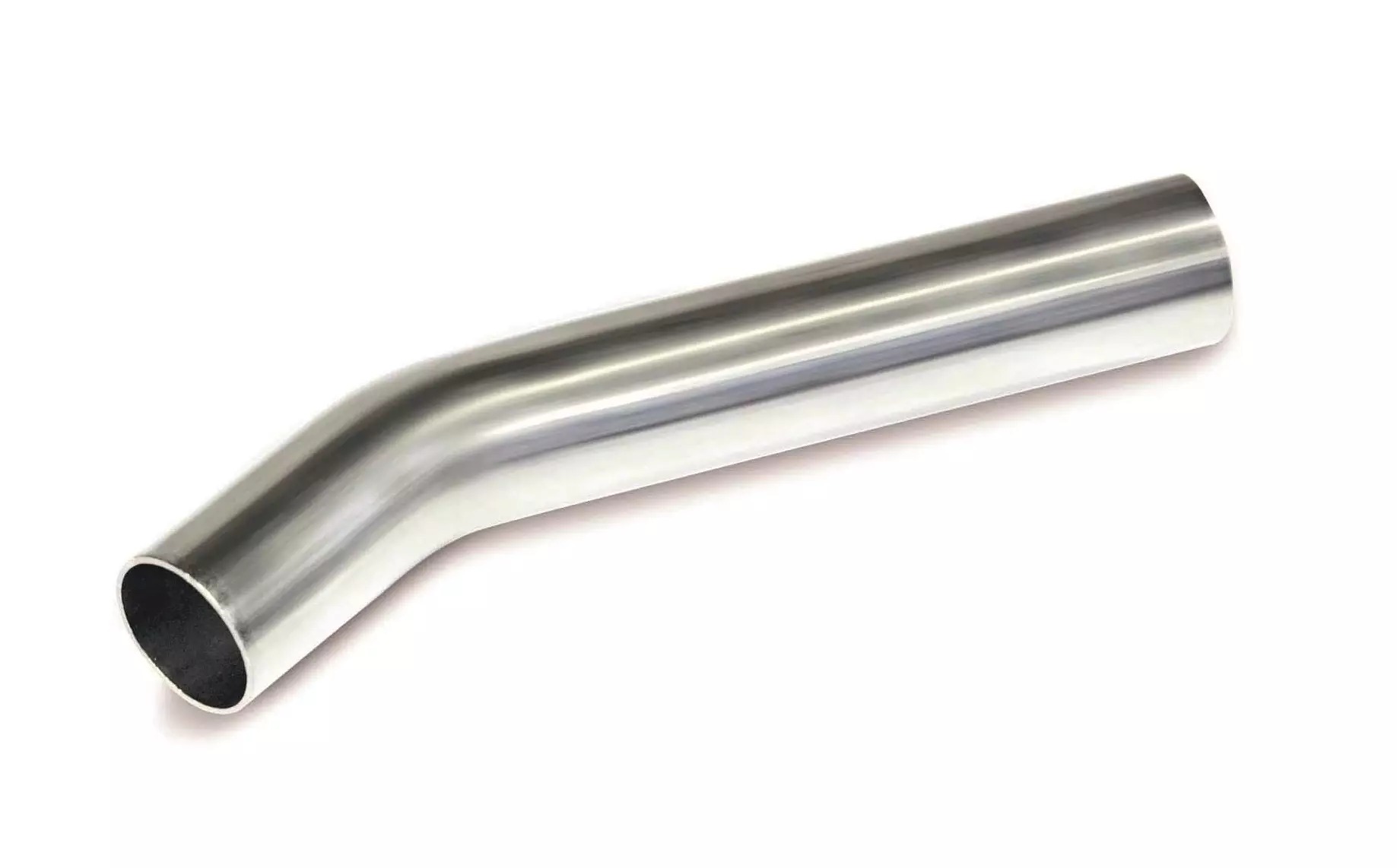

Stočený oblouk 30° - N - 35 mm
Kód: IVN74.35Související produkty
Detailní popis produktu
Tento 30° ocelový stočený ohyb se běžně používá v průmyslových a stavebních aplikacích, kde je důležitá spolehlivá a dlouhodobá funkčnost. Často se vyskytuje ve vytápěcích systémech, sanitárních instalacích, hasicích systémech a slunečních tepelných okruzích. Instalatéři pracující s přitlačovacími nerezovými potrubními systémy se s tímto komponentem setkají, když je třeba změnit směr potrubí v omezeném prostoru nebo přizpůsobit rozvrh systému. Ohyb je navržen pro prostředí s teplotou média od -20°C do +120°C a pro nominální tlak PN 16.
Jeho konstrukce z nerezové oceli zajišťuje kompatibilitu s širokou škálou kapalin a plynů, včetně inertních plynů, stlačeného vzduchu a vodních systémů. Přitlačovací design umožňuje rychou a bezpečnou instalaci bez potřeby svařování nebo závitování, což jej činí vhodným jak pro nové instalace, tak pro úpravy systému. Ohyb musí být přitlačen do místa pomocí kompatibilního přitlačovacího nástroje, aby byla zajištěna těsná spojka. Těsnicí indikátor zaručuje, že proces přitlačování byl správně dokončen do požadovaných rozměrů.
Technické parametry
| Materiál | Ocelová trubka Wst. Nr. 1.4404 (AISI 316L) |
|---|---|
| Prováděcí teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN74.35 |
| Značka | IVAR |
Instalace a připojení
IVAR IVN74.35 se instaluje metodou přitlačování, což vyžaduje kompatibilní přitlačovací nástroj a sadu kalibrů. Ohyb se vloží do potrubí a přitlačí se až do dosažení těsnicího indikátoru, čímž se zaručí bezpečné a těsné spojení. Velikost připojení je 35 mm a ohyb je navržen k použití s potrubím stejného nominálního průměru. Během instalace je důležité zajistit, že konce potrubí jsou čisté a bez ostrých hran nebo nečistot, aby nedošlo ke poškození těsnící plochy. Běžnou chybou je nedostatečné přitlačení až do hloubky označené těsnicím značkou, což může vést k poškození těsnění a možným únikům.
Kompatibilita a příslušenství
Tento ohyb je kompatibilní s dalšími přitlačovacími komponenty z nerezové oceli značky IVAR, včetně přímých trubek, T-kusů a spojek ve stejném nominálním průměru. Je navržen k použití s potrubními systémy z nerezové oceli 1.4404 (AISI 316L) a vyžaduje přitlačovací nástroj schopný dosáhnout správné přitlačovací síly. Nejsou potřeba žádné další těsnící materiály, protože přitlačovací spojka je samo-těsnící. Při objednávce zkontrolujte, zda jsou k dispozici potřebné přitlačovací nástroje a kalibry pro konkrétní rozměr a typ komponentu.
Technický pozadí pro projektanty
30° ocelový stočený ohyb se používá k vytvoření změny směru v potrubních systémech, kde není potřeba 90° ohyb. 30° úhel umožňuje jemnější zatáčky, což může snížit tlakovou ztrátu a turbulence v systému. Metoda přitlačování vylučuje potřebu svařování, čímž se zkrátí doba instalace a sníží pravděpodobnost chyb. Ohyb se integruje do systému tak, že se potrubí zarovná a komponent se přitlačí do místa, čímž se zaručí bezpečné a trvanlivé spojení. Doba životnosti komponentu je ovlivněna kvalitou přitlačovacího procesu a provozními podmínkami systému.
Služba a provoz
Doporučuje se pravidelná kontrola přitlačovacího spojení, aby nebyly zaznamenány známky opotřebení nebo poškození. Těsnicí indikátor by měl být zkontrolován, aby bylo potvrzeno, že proces přitlačování byl správně dokončen. Pokud jsou zjištěny úniky, komponent by měl být odstraněn a nahrazen. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se kontrolovat systém během pravidelných údržbí. Komponent je navržen pro dlouhodobé použití a vyžaduje minimální údržbu za běžných provozních podmínek.
Nejčastější otázky
Může být IVAR IVN74.35 použit ve solárních tepelných systémech?
Ano, ohyb je vhodný pro solární tepelné systémy díky svému rozsahu provozních teplot a konstrukci z nerezové oceli odolné proti korozi.
Je IVAR IVN74.35 kompatibilní s systémy inertních plynů?
Ano, komponent je vhodný pro použití s inertními plyny, protože je vyroben z nerezové oceli a má přitlačovací spojku, která zajišťuje těsné spojení.
Může být ohyb použit v hasicích systémech?
Ano, ohyb je vhodný pro hasicí systémy, protože vyhovuje požadovaným parametrům tlaku a teploty pro tyto aplikace.
Jaký přitlačovací nástroj je potřeba pro instalaci?
Pro zajištění bezpečného a těsného spojení musí být použit kompatibilní přitlačovací nástroj a kalibr pro 35 mm přitlačovací komponenty z nerezové oceli.
Doplňkové parametry
| Kategorie: | IVAR.IVN70,IVN73,IVN74,IVN75 - lícovaný oblouk |
|---|---|
| Hmotnost: | 0.25 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:40 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
