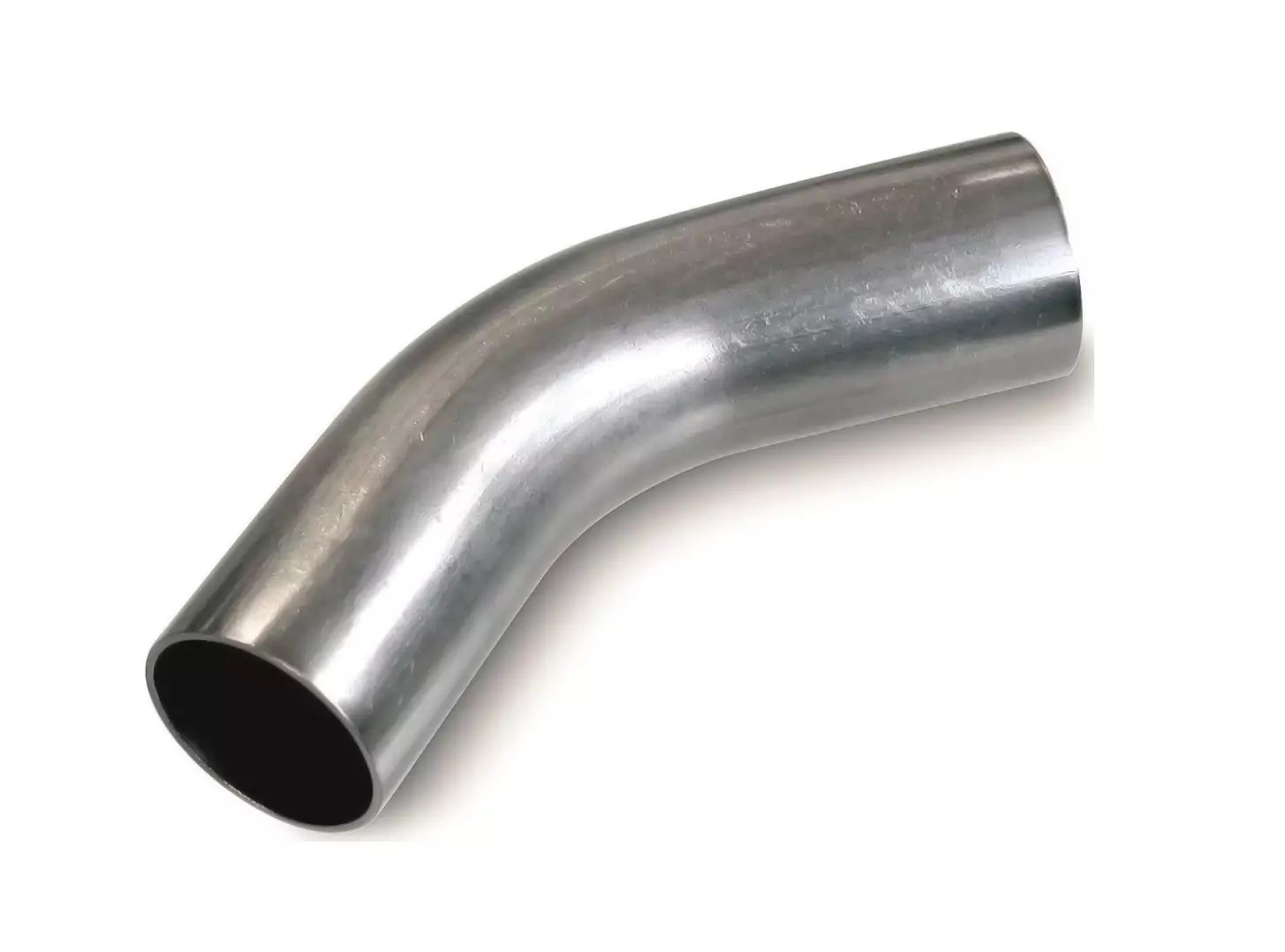

Zadní oblouk 45° - N - 54mm

Detailní popis produktu

Zadní oblouky ze slitiny jsou základními komponentami v systémech vyžadujících změnu směru toku při zachování účinnosti toku a konstrukční integrity. Tato 45° varianta se často používá v bytových i obchodních budovách pro otopné okruhy, hasicí systémy a průmyslové potrubí. Instalatéři často setkávají s těmito armaturami v systémech s lisovanými spoji, kde přesná orientace a netěsnosti jsou klíčové. Design umožňuje hladký tok média a minimalizuje turbulence, což z něj dělá vhodný prvek jak pro nízkotlaké, tak středotlaké aplikace.

Úhel 45° poskytuje měkčí zatáčku oproti 90° zatáčkám, což může být výhodné v úzkých prostorách nebo když je prioritou snížení úbytku tlaku. Konstrukce ze slitiny zajišťuje odolnost proti korozi v agresivních prostředích, jako jsou systémy slunečního vytápění nebo chemické zpracovatelské zařízení. Správná montáž vyžaduje pozornost k orientaci, hloubce lisování a indikátorům těsnosti, aby byla zajištěna dlouhodobá funkčnost.

Technické parametry

Montáž a připojení

Montáž zahrnuje zarovnání oblouku s sousedním potrubím a jeho lisování pomocí certifikovaného lisovacího nástroje. Velikost připojení je určena průměrem potrubí a typem závitu. Před lisováním zajistěte, že konec potrubí je čistý a bez ostrých hran. Hloubka lisování by měla dosáhnout indikátorové značky na armatuře, aby byl zajištěn těsný spoj. Běžné chyby zahrnují špatnou orientaci, nedostatečnou sílu lisování a nedostatečné ověření těsnosti po montáži. Vždy kontrolovat vizuální známky nesprávného lisování, jako jsou nerovnoměrné deformace nebo absence indikátoru lisování.

Kompatibilita a příslušenství

Tento zadní oblouk ze slitiny je navržen pro použití s lisovanými systémy s kompatibilními slitinovými potrubími a nástroji. Často se kombinuje s přímými úseky potrubí stejného průměru a dalšími lisovanými armaturami, jako jsou přechody, spojky a uzavírací kryty. Ujistěte se, že všechny komponenty pocházejí ze stejného systému, aby byla zajištěna kompatibilita a zabráněno únikům. Pro standardní montáž není potřeba žádné další příslušenství, ale musí být k dispozici lisovací nástroje a kalibrační zařízení pro správné sestavení.

Technický pozadí pro projektanty

Úhel 45° oblouku umožňuje postupnou změnu směru toku, což snižuje odpor toku a ztrátu energie v systému. Použití slitiny AISI 316L poskytuje vysokou odolnost proti korozi, zejména vůči chloridům a kyselým médiím. Mechanické vlastnosti materiálu zůstávají stabilní v celém specifikovaném rozsahu teplot, což zaručuje konzistentní výkon. Integrace do systému vyžaduje pečlivé výpočty úbytku tlaku a rychlosti toku, aby byla optimalizována účinnost a zabráněno erozi. Trvanlivost závisí na správné montáži, kompatibilitě média a pravidelných prohlídkách na opotřebení nebo poškození.

Služba a provoz

Během provozu nevyžaduje oblouk žádnou aktivní údržbu mimo pravidelné vizuální kontroly na známky úniku nebo deformace. Pravidelně kontrolovat indikátor lisování, aby bylo potvrzeno, že spoj zůstává neporušený. Pokud se objeví jakékoliv problémy, jako podezření na únik nebo změny barvy, odpojte a zkontrolujte armaturu. Okamžitě ji nahraďte, pokud bylo zjištěno poškození nebo opotřebení. Nejsou definovány konkrétní intervaly údržby, ale kontroly by měly být součástí pravidelných prohlídek systému.

Nejčastější otázky

Může být tento oblouk použit v systémech slunečního vytápění?
Ano, konstrukce ze slitiny a provozní rozsah teplot z něj dělá vhodný prvek pro sluneční vytápěcí aplikace, kde teplota média může dosáhnout až +120 °C.

Je kompatibilní s lisovanými slitinovými potrubími?
Ano, pokud průměr potrubí a lisovaný systém odpovídají specifikacím oblouku.

Může být použit s inertními plyny?
Ano, materiál a design jsou vhodné pro použití s inertními plyny v rámci specifikovaných limitů tlaku a teploty.
