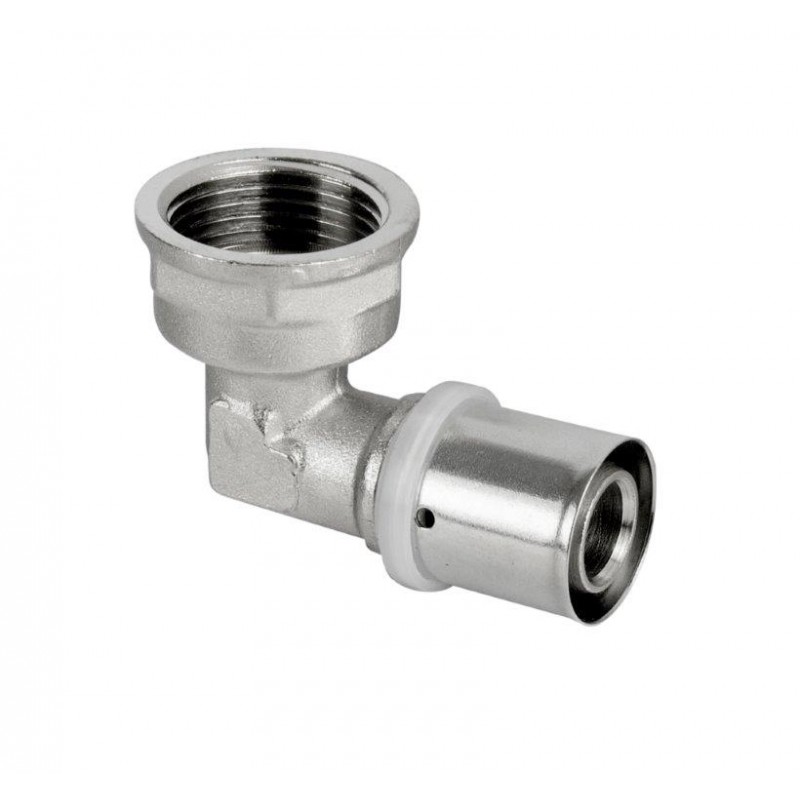

Stlačený ohyb 90° PEX/INTERNÍ ZÁVIT (16x1/2 palce)

Detailní popis produktu

Stlačené ohyby jsou nezbytné v instalatérských systémech, kde jsou potřeba změny směru. Tento 90° stlačený ohyb se často používá v obytných i komerčních budovách pro distribuci teplé a studené vody. Instalatéři často potkávají situace, kdy je potrubí třeba ohnout kolem rohů nebo připojit k ventilům a kohoutům. Přechod z flexibilního potrubí PEX-AL-PEX na tuhé závitové komponenty je zajištěn bez švu pomocí tohoto ohybu.

Displej se integruje jak do nových instalací, tak do rekonstrukcí, zejména v skrytých prostorech, jako jsou za stěnami nebo pod podlahami. Zajišťuje bezpečné a netěsné spojení mezi flexibilním potrubím PEX-AL-PEX a běžnými závitovými přípojkami. Tělo z mosazi s niklovým povlakem odolává korozi, což z něj dělá vhodný pro dlouhodobé použití v mokrých nebo uzavřených prostorách.

Technické parametry

Montáž a připojení

Montáž začíná přípravou potrubí PEX-AL-PEX. Konec musí být přímořezně zříznut a bez ostružin. Potrubí se pak vloží do ohybu až po zastavovací bod. U-profilové stříhací kličky se umístí nad potrubí a tělo ohybu. Stlačovací nástroj se použije k stlačení kliček, čímž se vytvoří vodotěsný těsnění. Po stlačení je interní závit o velikosti 1/2 palce připraven k připojení komponenty s externím závitem. Před utažením se na externí závit aplikuje těsnící páska.

Běžné chyby zahrnují nedostatečnou hloubku vložení potrubí, což může vést ke těsnění, nebo přetížení závitového spojení, což může poškodit tělo z mosazi. Vždy zkontrolujte, zda je stlačovací nástroj správně nastaven pro U-profilové stříhací kličky. Po stlačení zkontrolujte výstřih ohybu, aby byl rovný a nebyl zkroucený.

Kompatibilita a příslušenství

Tento stlačený ohyb je kompatibilní se všemi potrubími PEX-AL-PEX o průměru 16 mm. Funkční s běžnými stlačovacími nástroji navrženými pro U-profilové stříhací kličky. Další komponenty, jako jsou kulové ventily, kohoutky nebo přípojky s externím závitem 1/2 palce, lze připojit k internímu závitu. Ujistěte se, že komponenty s externím závitem mají závit 1/2 palce BSP pro správné připojení.

Technický pozadí pro projektanty

Ohyb funguje mechanickým upevněním potrubí PEX-AL-PEX pomocí U-profilových stříhacích kliček, které se lehce deformují během stlačení, aby vytvořily těsné těsnění. Tělo z mosazi s niklovým povlakem odolává korozi a udržuje svou konstrukční integritu ve vlhkém prostředí. Ohyb je vhodný pro integraci do uzavřených systémů a větvených připojení. Výběr materiálu a návrh zajišťuje dlouhou životnost, pokud je montáž provedena podle specifikací. Ohyb podporuje standardní hydraulické zatížení typické pro domácí instalatérské systémy.

Služba a provoz

Tento ohyb vyžaduje minimální údržbu díky své odolné konstrukci. Doporučuje se pravidelné vizuální kontroly na známky úniku nebo koroze, zejména v skrytých místech. Nejsou požadovány plánované intervaly údržby pro tento komponent. Pokud je detekován únik, systém by měl být vyrovnán a spojení zkontrolováno na poškození nebo špatné vyrovnání. Většinou bude nutné vyměnit ohyb, pokud se stlačený spoj poškodí.

Nejčastější otázky

Může být tento ohyb použit s potrubím PEX-AL-PEX o průměru 16 mm?
Ano, ohyb je speciálně navržen pro potrubí PEX-AL-PEX o průměru 16 mm s U-profilovými stříhacími kličkami.

Je interní závit kompatibilní s běžnými 1/2 palcovými závitovými přípojkami?
Ano, interní závit o velikosti 1/2 palce odpovídá standardu BSP a přijímá komponenty s externím závitem stejné velikosti.

Může být ohyb nainstalován v skrytých prostorech?
Ano, konstrukce z mosazi s niklovým povlakem je vhodná pro použití v uzavřených nebo vlhkých oblastech, jako jsou za stěnovými obklady nebo pod podlahovými deskami.

Jaký stlačovací nástroj je potřeba pro montáž?
Je potřeba stlačovací nástroj kompatibilní s U-profilovými stříhacími kličkami. Stejný nástroj se používá pro ostatní PEX přípojky v rozsahu Hydroland.
