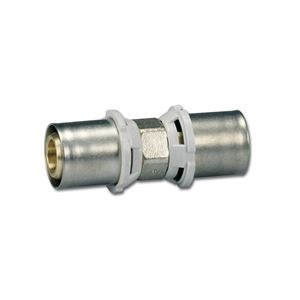

Stlačovací závitový přechod zmenšený - 40x63

Detailní popis produktu

Stlačovací závitové přechody jsou základními komponenty v moderních potrubních systémech, kde jsou požadovány přesné spojení mezi různými průměry a typy závitů. Tato varianta IVAR se často používá v topenářských systémech, instalacích medicínských plynů, průmyslových vzduchových linkách a solárních aplikacích. Montéři často pracují s tímto komponentem při přechodu z trubky bez svaru na závitové adaptéry, zajišťují těsné spojení za různých tepelných a hydraulických podmínek.

Tento přechod je vhodný jak pro nové instalace, tak pro opravy systémů, zejména v místech, kde jsou prostorové omezení a nelze použít tradiční stříhací nebo šroubovací spoje. Často se vyskytuje v obchodních a průmyslových budovách, včetně nemocnic, továren a vícepodlažních bytových domů. Jeho design umožňuje přímé vložení do jedné strany, zatímco druhá strana přijímá závitové připojení, což ho činí ideálním pro hybridní potrubní systémy.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Prováděcí teplota	+120 °C
Jmenovitý tlak	PN 10
Kód	510054
Značka	IVAR

Prováděcí teplotní rozsah a jmenovitý tlak jsou klíčové pro návrh systému a výběr materiálu. Maximální teplota +120 °C zajišťuje vhodnost pro topné a teplé vodní oběhy, zatímco jmenovitý tlak PN10 zaručuje spolehlivost za běžných hydraulických zátěží. Tyto parametry pomáhají určit, zda je přechod vhodný pro danou aplikaci a prostředí.

Montáž a připojení

Přechod má jednu stranu pro vložení do trubky a druhou stranu se závitovým připojením pro šroubovací komponenty. K montáži je třeba přechod zarovnat s koncem trubky, vložit plně a následně použít vhodný stlačovací nástroj k vytvoření spoje. Stlačovací značka ukazuje, kdy byla dosažena správná hloubka. Zkontrolujte, že hloubka vložení nepřesahuje 54 mm, jak je uvedeno v pokynech výrobce. Běžné chyby při montáži zahrnují špatné zarovnání, nedostatečnou stlačovací sílu a nedostatečné vyčištění konce trubky před vložením. Vždy se ujistěte, že trubka je rovná a bez ostrých hran před montáží.

Kompatibilita a příslušenství

Tento stlačovací závitový přechod je kompatibilní s potrubními systémy ALPEX a jinými trubkami z mědi nebo nerezové oceli s hladkými stěnami a správným průměrem. Pro kompletní integraci systému mohou být potřeba další komponenty, jako jsou stlačovací ventily, ohyby nebo spojky. Příslušenství, jako jsou stlačovací nástroje a měřicí pravítko, by mělo být k dispozici pro zajištění správné montáže. Pro odpovídající komponenty se obracet na rozsah produktů IVAR.

Technický pozadí pro projektanty

Spojení stlačováním využívá mechanické deformace tělesa kolem stěny trubky, čímž vzniká trvalý a hermetický těsný spoj. Tělo z mosazi s niklovým povlakem poskytuje odolnost proti korozi a odolnost, zejména v prostředích s kolísajícími teplotami a chemickým vlivem. Pevnost materiálu zajišťuje jmenovitý tlak PN10, přičemž zároveň udržuje pružnost při tepelné expanzi. Správné rozvržení systému je zásadní pro minimalizaci namáhání na stlačovací spoj, které může ovlivnit dlouhodobou funkčnost. Maximální prováděcí teplota +120 °C je vhodná pro většinu topných a teplé vodních aplikací, ale pro systémy s vyššími teplotami je třeba použít alternativní materiály nebo izolaci.

Služba a provoz

Stlačovací spoj vyžaduje žádnou pravidelnou údržbu po správné montáži. Doporučuje se však pravidelné vizuální kontroly pro zjištění známek opotřebení, netěsnosti nebo změn barvy. Pokud je systém vystaven agresivním médiím nebo vysokému vibraci, může být potřeba dodatečné opory. Pro tento komponent nejsou definovány konkrétní intervaly údržby, ale jakékoliv podezření na závadu by mělo být okamžitě vyřešeno kvalifikovanými pracovníky.

Nejčastější otázky

Lze stlačovací konec použít s měděnou trubkou?
Ano, pokud má měděná trubka hladký vnitřní povrch a odpovídá požadovanému průměru pro bezpečné stlačovací spojení.

Je tento přechod vhodný pro plynové aplikace?
Je kompatibilní s inertními plyny a průmyslovými plyny, ale nesmí být použit pro hořlavé plyny, pokud není konkrétně schválen pro takové použití.

Jaká je maximální hloubka vložení stlačovacího konce?
Maximální hloubka je 54 mm. Překročení této hodnoty může ohrozit integritu spoje a vést k únikům.

Lze závitový konec použít pro ventil nebo měřič?
Ano, závit je navržen tak, aby přijal standardní závitové komponenty, jako jsou kulové kohouty, průtokové měřiče nebo tlakové manometry.
