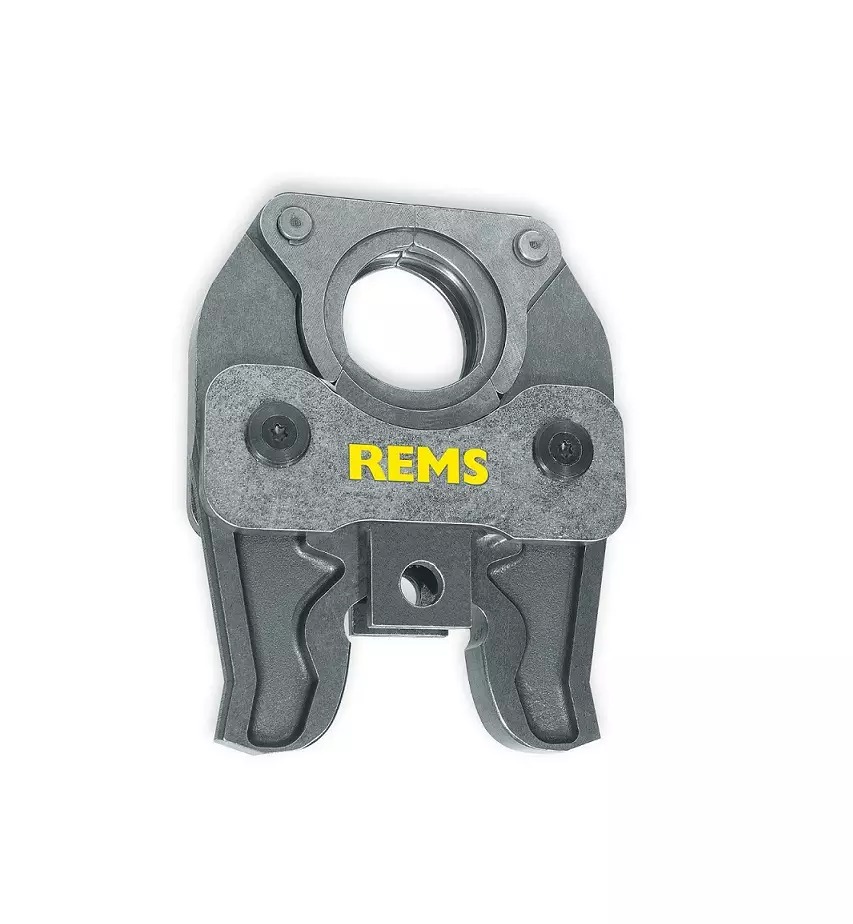

Stlačovací čelist F - F50/50mm

Detailní popis produktu

V průmyslových a komerčních topných, potrubních a sanitárních instalacích jsou spolehlivé a efektivní metody spojování zásadní. Stlačovací spoje se v těchto prostředích běžně používají díky své těsnosti a jednoduchosti montáže. Technici pracující na těchto systémech často vyžadují přesné nástroje, které zajistí přesné a opakovatelné výsledky. Stlačovací čelist F - F50/50mm byla speciálně vyvinuta pro systém IVAR.ALPEX, který je v odborných aplikacích široce používán tam, kde jsou kritické odolnost a výkon.

Tento nástroj je zvlášť vhodný pro střední až velké instalace s měděným nebo nerezovým potrubím, kde jsou potřeba spojení o průměru 50 mm. Jeho konstrukce zajišťuje kompatibilitu s hydraulickými stlačovacími jednotkami používanými v moderních procesech stlačování. Instalatéři mohou využít konzistentní kvalitu spojení dosaženou správným použitím tohoto nástroje.

Technické parametry

Montáž a připojení

Montáž začíná přípravou potrubí a spoje. Konec potrubí musí být čistě zříznut a osvobozděn od ostrých hran, aby byla zajištěna hladká plocha pro spoj. Jakmile je spoj nasunut na potrubí, je do stlačovací jednotky vložena stlačovací čelist F - F50/50mm. Operátor musí ověřit, že čelist je správně umístěna a zarovnána se spojem, než začne stlačovací cyklus. Běžné chyby zahrnují špatné zarovnání čelisti nebo použití nesprávného nástroje, což může vést k nedokonalým nebo vadným spojením. Po stlačení je doporučeno provést vizuální kontrolu, aby se potvrdila celková kvalita spojení a to, že vzor deformace odpovídá požadavkům systému.

Kompatibilita a příslušenství

Tato stlačovací čelist je kompatibilní pouze s modely IVAR.POWER-PRESS a IVAR.POWER-PRESS ACC. K dokončení stlačovacího systému musí instalatéři mít také příslušnou hydraulickou stlačovací jednotku a příslušné stlačovací spoje IVAR.ALPEX. Pro standardní montážní postupy nejsou potřeba žádné další nástroje. Při objednávce je třeba vybrat čelist podle rozměrů potrubí a spoje, aby se předešlo nesouladům během montáže.

Technický pozadí pro projektanty

Stlačovací čelist F - F50/50mm funguje tím, že aplikuje řízenou mechanickou sílu k deformaci stlačovacího spoje kolem potrubí, čímž vznikne trvalé a těsné spojení. Čelist je obvykle vyrobena z tvrdého nástrojového oceli, která je vybrána díky své odolnosti proti opotřebení a deformaci při opakovaném používání. Geometrie čelisti je navržena tak, aby odpovídala vnějšímu profilu spoje, čímž se zajišťuje rovnoměrné rozdělení tlaku během stlačovacího cyklu. Integrace tohoto nástroje do systému IVAR.ALPEX umožňuje efektivní a opakovatelné formování spojení, což jej činí vhodným jak pro nové instalace, tak pro rozšiřování systémů. Doba životnosti a výkon čelisti závisí na pravidelné kontrole opotřebení a správném používání podle pokynů výrobce.

Služba a provoz

Doporučuje se pravidelná vizuální kontrola stlačovací čelisti F - F50/50mm, aby se detekovaly známky opotřebení nebo poškození, které by mohly ovlivnit kvalitu spojení. Každá viditelná deformace nebo trhliny by měly vést k okamžité výměně nástroje. V technické dokumentaci nejsou uvedena konkrétní servisní intervaly, ale doporučuje se dodržovat doporučení výrobce ohledně údržby. Správné uskladnění v suchém prostředí pomůže udržet stav nástroje a prodlouží jeho životnost.

Nejčastější otázky

Může být stlačovací čelist F - F50/50mm použita s jinými systémy stlačovacích spojů IVAR?
Ne, tato čelist je specificky navržena pro systém IVAR.ALPEX a nemůže být použita s jinými technologiemi stlačovacích spojů kvůli rozdílům ve geometrii spojů a požadavkům na stlačení.

Které stlačovací jednotky jsou kompatibilní s touto čelistí?
Stlačovací čelist F - F50/50mm je kompatibilní s modely IVAR.POWER-PRESS a IVAR.POWER-PRESS ACC. Jiné stlačovací jednotky nejsou podporovány.

Je možné tuto čelist použít pro menší průměry spojů?
Ne, čelist je určena pro spoje o průměru 50 mm a nemůže být použita pro menší rozměry. Použití na menší spoje by vedlo k nedokonalému spojení a možnému selhání systému.

Jak mám skladovat stlačovací čelist, když ji nepoužívám?
Čelist by měla být skladována v čistém a suchém prostředí, aby se zabránilo korozi a znečistění. Vyhněte se vystavení extrémním teplotám nebo přímému slunci, aby byla zachována její strukturní pevnost.
