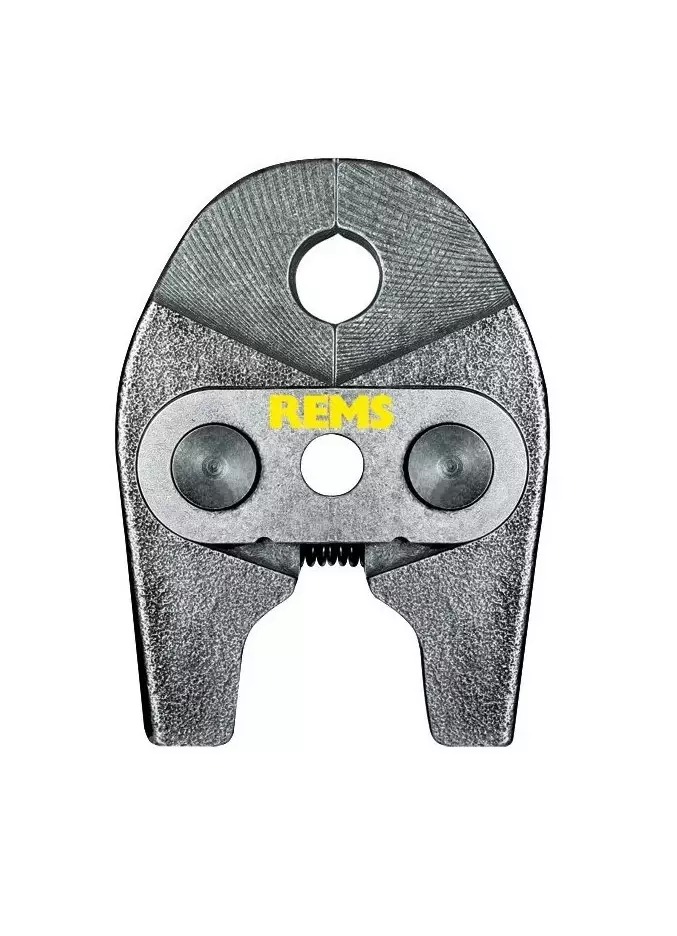

Tlaková brada MINI - B32/32mm

Detailní popis produktu

Tlakové brady jsou základní nástroje pro zajištění bezpečných a netěsných spojů v moderních potrubních systémech. V rodinných a komerčních budovách pracují potrubní instalatéři a montážní firmy často s tlakovými systémy pro spojování mědi, plastových nebo nerezových trubek. Tyto systémy nabízejí výhody jako rychlost, spolehlivost a sníženou potřebu otevřeného plamene. Tlaková brada MINI - B32/32mm je specificky navržena pro závitové spoje systému IVAR.ALPEX, které jsou běžně používány v topných a potrubních aplikacích, kde přesnost a odolnost jsou klíčové.

Instalatéři pracující na nových stavbách nebo rekonstrukcích často potřebují nástroj, který efektivně zvládne standardní průměry trubek. Tato tlaková brada je vhodná pro spoje trubek o průměru 32 mm a integruje se do série nástrojů IVAR.MINI, které jsou známé svým kompaktním designem a snadnou obsluhou v omezených pracovních prostorách. Elektrohydraulický systém zajišťuje konzistentní závitovací sílu, což snižuje riziko nedostatečného nebo příliš silného závitování, což by mohlo ohrozit integritu spojení.

Technické parametry

Montáž a připojení

Montáž začíná ověřením, že konec trubky je čistý, bez ostrých hran a správně zarovnaný s závitovým spojem. Závitový spoj je pak vložen do trubky až ke značce zastavení. Tlaková brada je namontována na elektrohydraulickou stlačovací pistoli a zařízení je aktivováno k aplikaci požadované závitovací síly. Po závitování je nástroj odstraněn a spojení je prohlédnuto na případné viditelné znaky špatného zarovnání nebo nedokonalého závitování. Běžné chyby montáže zahrnují použití špatné velikosti brady, nesprávné zarovnání závitového spoje nebo závitování bez ověření plné hloubky vložení.

Kompatibilita a příslušenství

Tato tlaková brada je kompatibilní s elektrohydraulickou stlačovací pistolí IVAR.MINI-PRESS ACC. Pro provádění závitovacích operací musí být stlačovací jednotka k dispozici a nakonfigurována s příslušnou bradou. Další příslušenství, jako tlakoměr nebo kalibrační nástroj, mohou být potřeba pro pravidelné kontroly. Instalatéři by měli zajistit, že brada je pevně upevněna na stlačovací pistoli a že všechny komponenty jsou v dobrém technickém stavu, než začnou závitovací úkol.

Technický pozadí pro projektanty

Princip fungování tlakové brady spočívá v aplikaci ovládané hydraulické síly k deformaci závitového spoje kolem trubky, čímž se vytvoří trvalý mechanický spoj. Brada je vyrobena z materiálů s vysokou pevností, aby odolala opakovaným cyklům závitování bez deformace. Systém IVAR.ALPEX využívá tento způsob k dosažení netěsných spojů bez nutnosti pálení nebo závitování. Účinnost spojení závisí na správném zarovnání závitového spoje, kvalitě řezu trubky a konzistentnosti procesu závitování. Integrace tlakové brady do systému zajišťuje, že spojení zůstane stabilní za různých tepelných a hydraulických podmínek.

Servis a provoz

Doporučuje se pravidelné vizuální kontroly tlakové brady k detekci známek opotřebení nebo poškození, které by mohly ovlivnit přesnost závitování. Brada by měla být čistá a bez nečistot, které by mohly omezit funkci závitovacího mechanismu. Pokud brada ukazuje známky deformace nebo výrazného opotřebení, měla by být okamžitě vyměněna, aby byla zachována kvalita spojení. V technické dokumentaci nejsou uvedeny konkrétní intervaly servisu, takže údržba se provádí jako součást pravidelných kontrol nástrojů.

Nejčastější otázky

Může být tlaková brada MINI - B32/32mm použita s jinými IVAR tlakovými systémy?
Ne, tato brada je specificky navržena k použití s IVAR.MINI-PRESS ACC. Použití s jinými modely může vést k nesprávnému závitování a kompromitaci spojení.

Jaké závitové spoje jsou kompatibilní s touto tlakovou bradou?
Tato brada je kompatibilní s závitovými spoji systému IVAR.ALPEX. Není vhodná pro jiné IVAR systémy, jako jsou C-STEEL nebo AC.

Je tlaková brada vhodná pro měděné i plastové trubky?
Ano, systém IVAR.ALPEX podporuje jak měděné, tak plastové trubky. Brada zajistí správnou deformaci závitového spoje bez ohledu na materiál trubky.

Jak ověřím, že závitovací operace byla úspěšná?
Po závitování by spojení mělo ukazovat rovnoměrnou deformaci kolem závitového spoje. Závitový spoj by měl zůstat pevně připojen k trubce bez jakýchkoli viditelných mezera nebo špatného zarovnání.
