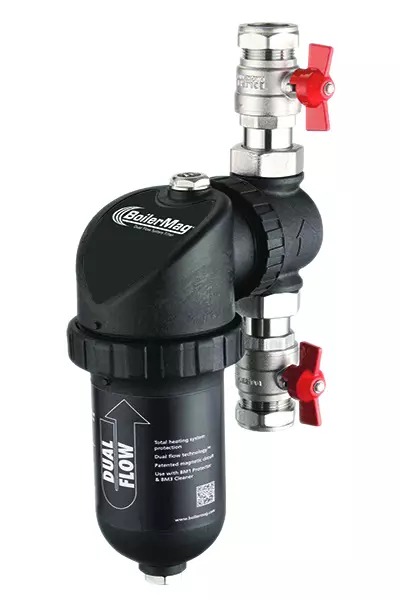

Magnetický filtr BOILERMAG 1 palce – AKCE

Detailní popis produktu

Magnetické filtry jsou základními komponenty v otopných soustavách, kde hromadění železných a neželezných částic může vést ke snížení účinnosti a poškození soustavných částí. Model IVAR BOILERMAG 1 palce se často instaluje v bytových a komerčních otopných soustavách, zejména v kotlích a výměnících tepla. Používá se k ochraně oběhových čerpadel, roztažných nádrží a regulačních ventilů před částicovou znečistěností. Instalatéři často integrují tento filtr do soustav, kde je kvalita vody problematická, například v starších budovách s korozi potrubí nebo v soustavách s častými údržbami.

Při montáži se filtr umístí do části soustavy, kde může zachytit částicový tok bez omezení průtoku vody. Možnost 360° nastavení montáže umožňuje flexibilní instalaci v úzkých prostorech. Filtr se obvykle umístí před citlivé komponenty, aby částice byly odstraněny, než dosáhnou kritických oblastí. Je důležité zajistit, že filtr je nainstalován ve správném směru, aby byl přístup během údržby a čištění snadný.

Technické parametry

Materiál	plast PA 6
Objem vody	0,5 l
Provozní teplota	+100 °C
Obsah filtru	tělo magnetického filtru, 2 kusy kulových kohoutů, těsnicí kroužek a montážní klíč
Jmenovité tlak	PN 3
Kód	I031201034
Značka	IVAR

Provozní teplota +100 °C způsobuje, že tento filtr je vhodný pro použití v otopných soustavách s teplou vodou. Jmenovitý tlak PN 3 ukazuje, že je navržen pro nízkonapěťové aplikace, jako jsou domácí otopné soustavy. Objem vody 0,5 l je důležitý pro vyvážení soustavy a výpočty tepelné setrvačnosti. Zahrnutí dvou kulových kohoutů umožňuje izolaci filtru během údržby bez nutnosti vyprázdnění celé soustavy.

Instalace a připojení

Magnetický filtr IVAR BOILERMAG 1 palce se instaluje pomocí standardních potrubních připojení. Tělo filtru je vyrobeno z plastu PA 6, což je kompatibilní s běžnými potrubními systémy otopných soustav. Dva kulové kohouty zahrnuté v balení umožňují izolaci filtru během údržby. Je důležité zajistit, že filtr je nainstalován v místě, které umožňuje snadný přístup k kohoutům a čisticímu otvoru. Běžné chyby při instalaci zahrnují nesprávnou orientaci, která může omezit průtok, a nekontrolu těsnicího kroužku na poškození před instalací. Funkce 360° nastavitelné montáže by měla být využita k zarovnání filtru s rozvrhem soustavy pro optimální výkon.

Kompatibilita a příslušenství

Magnetický filtr IVAR BOILERMAG 1 palce je kompatibilní s běžnými otopnými soustavami, které pracují při nízkém tlaku a teplotách až +100 °C. Je navržen k použití s běžnými potrubními připojeními a je vhodný pro integraci s oběhovými čerpadly, roztažnými nádržemi a regulačními ventily. Filtr obsahuje všechny potřebné komponenty pro instalaci, včetně dvou kulových kohoutů, těsnicího kroužku a montážního klíče. K základnímu provozu nejsou potřeba žádné další příslušenství. Pro připojení čisticího čerpadla k soustavě je k dispozici adaptérový IVAR.BOILERMAGA, který umožňuje důkladnější cykly čištění.

Technický pozadí pro projektanty

Magnetický filtr IVAR BOILERMAG 1 palce funguje tím, že zachytává magnetické i nemagnetické částice v síti s pórovitostí 500 µm. Magnetická indukce 4 000 G zajišťuje, že i malé železné částice jsou přitahovány k tělu filtru. Filtr je vyroben z plastu PA 6, který poskytuje dobrou chemickou odolnost a mechanickou pevnost při provozních teplotách až +100 °C. Filtr se integruje do soustavy pomocí standardních potrubních připojení a je umístěn před citlivými komponenty, aby se zabránilo hromadění částic. Doba životnosti a účinnost filtru závisí na četnosti údržby a úrovni částicové znečistěnosti v soustavě. Pravidelné čištění je nezbytné k udržení optimálního výkonu.

Údržba a provoz

Magnetický filtr IVAR BOILERMAG 1 palce vyžaduje pravidelné čištění k odstranění usazených částic. Dva kulové kohouty umožňují izolaci filtru během čištění bez nutnosti vyprázdnění celé soustavy. Filtr lze ručně vyčistit otevřením kohoutů a odstraněním těla filtru. Maximální průtok 3,0 m³/h by měl být zohledněn při určování četnosti čištění. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelně kontrolovat a čistit filtr, zejména v soustavách s vysokou úrovní částic. Těsnicí kroužek by měl být kontrolován na opotřebení a případně vyměněn, aby byl udržován vodotěsný těsnění.

Nejčastější otázky

Může být filtr IVAR BOILERMAG 1 palce nainstalován ve svislé poloze?
Ano, filtr lze nainstalovat v jakékoliv orientaci díky funkci 360° nastavitelné montáže. Tato vlastnost umožňuje flexibilní instalaci v různých konfiguracích soustavy.

Je filtr vhodný pro použití v soustavách s vysokou úrovní částic?
Ano, filtr je navržen k zachytávání jak magnetických, tak nemagnetických částic s pórovitostí sítě 500 µm. V soustavách s velmi vysokou úrovní částic může být potřeba častější čištění k udržení výkonu.

Může být filtr použit s čisticím čerpadlem?
Ano, adaptérový IVAR.BOILERMAGA je k dispozici pro připojení čisticího čerpadla k soustavě. Tato funkce umožňuje důkladnější cykly čištění a může pomoci udržet účinnost filtru.

Které materiály se používají při výrobě filtru?
Tělo filtru je vyrobeno z plastu PA 6, který poskytuje dobrou chemickou odolnost a mechanickou pevnost. Kulové kohouty jsou vyrobeny z nerezové oceli a těsnicí kroužek je zahrnut v balení pro instalaci.
