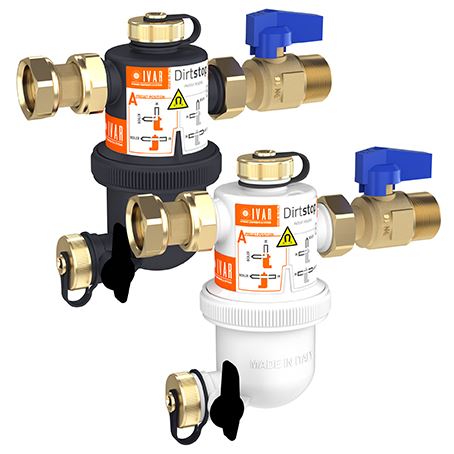

Magnetický filtr DIRTSTOP - otočný s patentovaným vložkou - 3/4 palce M x 3/4 palce F; 1,46m3/h; bílá – AKCE

Detailní popis produktu

Údržba otopných soustav často zahrnuje řízení znečistění z kovové koroze a nečistot. Montážní firmy pracující na bytových a komerčních centrálních otopných soustavách často potkávají tyto výzvy. Magnetický filtr IVAR DIRTSTOP je navržen k integraci do takových soustav, kde pracuje neustále a zachytává znečištění. Často se instaluje do uzavřených otopných obvodů, u tepelných zdrojů nebo v návratových liniích, aby chránil čerpadla, ventily a radiátory před zablokováním a opotřebením.

Jeho kompaktní design umožňuje instalaci v úzkých prostorech, zatímco otočná vložka zajišťuje adaptabilitu k různým potrubním rozvětvením. Zařízení je vhodné jak pro nové systémy, tak pro rekonstrukce, kde je filtrace potřeba k udržení účinnosti systému a prodloužení životnosti komponent. Rozsah provozních teplot 0 až +90 °C zajišťuje kompatibilitu s většinou konvenčních i nízkoenergetických otopných systémů.

Technické parametry

Materiál	IXEF technopolymer
Jmenovitý tlak	PN 3
Kód	520049W
Značka	IVAR

Instalace a připojení

K instalaci IVAR DIRTSTOP nejprve zajistěte, že otopný systém je vyrovnán a potrubí je čisté. Použijte 3/4 palce vnitřní a vnější závit (FM) pro bezpečné připojení. Na závity aplikujte těsnící směs nebo PTFE pásku, aby se zabránilo únikům. Umístěte filtr tak, aby otočná vložka byla zarovnána pro přístup k údržbě. Zkontrolujte, zda směr průtoku odpovídá toku médiem v systému. Běžné chyby zahrnují nesprávnou orientaci, což může snížit účinnost filtrace, a přetížení závitů, což může poškodit těsnící komponenty. Vždy ověřte, že systémový tlak nepřekročí PN 3, než systém spustíte.

Kompatibilita a příslušenství

Tento filtr je navržen pro použití s centrálními otopnými systémy využívajícími vodu jako tepelné médium. Je kompatibilní se standardními měděnými a ocelovými potrubími a funguje spolu s kulovými kohouty, tlakovými manometry a roztažnými nádoby. K základnímu provozu nejsou potřeba žádná příslušenství. Pro větší systémy může být nainstalováno více jednotek paralelně, aby zvládly vyšší průtoky. Související produkty by měly být vybrány podle velikosti systému a požadavků na průtok.

Technický pozadí pro projektanty

IVAR DIRTSTOP kombinuje magnetické oddělení a mechanickou filtraci v jedné jednotce. Magnetické pole generované vnitřními magnety zachytává železné částice, zatímco síť o síle 800 µm udržuje nemagnetické nečistoty. Vyroben z IXEF® technopolymeru a mosazi CW617N, odolává korozi a udržuje strukturní pevnost při tepelném cyklování. Těsnění z EPDM odolává chemickému působení glykolových antifrizních roztoků. Projektanti by měli zohlednit kapacitu průtoku 1,46 m³/h při výpočtu hydrauliky obvodu, aby se zabránilo poklesu tlaku. Malá stopa jednotky umožňuje integraci do stávajících systémů s minimálními změnami rozvětvení.

Údržba a provoz

Pravidelná kontrola je nezbytná pro udržení výkonu filtrace. Otočnou vložku lze odstranit a vyčistit bez vyprázdnění celého systému. Zkontrolujte zablokování síťky a povrchu magnetu a po vyčištění znovu sestavte. Ujistěte se, že těsnění z EPDM zůstává nepoškozené. Nejsou specifikovány plánované intervaly údržby, ale pravidelné kontroly během běžné údržby jsou doporučeny.

Nejčastější otázky

Může být filtr nainstalován svisle nebo vodorovně?
Otočná vložka umožňuje instalaci v libovolné poloze. Ujistěte se, že filtr je umístěn tak, aby byl přístup k údržbě snadný.

Pro jaké médium je filtr vhodný?
Filtr je navržen pro vodní média v centrálních otopných systémech. Není vhodný pro olejová nebo chemická média.

Jak se filtr vyčistí?
Vložku lze odstranit a vyčistit manuálně. Použijte měkké houbky a teplou vodu k odstranění nečistot z síťky a povrchu magnetu.

Je filtr kompatibilní s glykolovými antifrizními roztoky?
Ano, těsnící materiál z EPDM odolává glykolovým antifrizním roztokům běžně používaným v otopných systémech.
