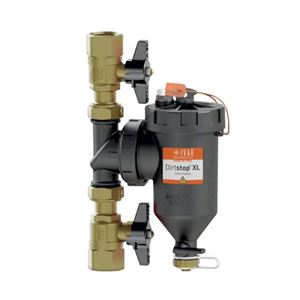

Magnetický filtr DIRTSTOP XL - otáčivý s cyklonovým vložkem - 1 palce F x 1 palce F; 2,13 m³/h; černý – AKCE

Detailní popis produktu

Magnetický filtr IVAR DIRTSTOP XL se běžně používá v domácích i komerčních otopných soustavách, aby zabránil znečištění částicemi v oběhovém okruhu. Instaluje se do uzavřených systémů, kde se mohou hromadit železné i neželezné odpady, například v centrálním vytápění, podlahovém vytápění nebo solárních tepelných systémech. Jednotka je navržena pro prostředí s provozními teplotami od 0 do +90 °C, což ji činí vhodnou pro širokou škálu využití v otopných aplikacích. Filtr je zvláště užitečný v systémech, kde je častá údržba nepříliš praktická, protože kombinuje cyklonový tok s magnetickou separací a zachytává široké spektrum nečistot.

Jeho kompaktní konstrukce a vnitřní závit umožňují integraci do standardních potrubních rozvodů bez nutnosti složitých úprav. Filtr se obvykle instaluje do návratové trubky systému, aby zachytil odpady předtím, než se mohou opět dostat do kotlu nebo otopných těles. Vložení cyklonového vložku zvyšuje separaci větších částic, snižuje frekvenci ruční údržby a zlepšuje účinnost systému s časem.

Technické parametry

Materiál	Kunststoff PA66
Nominální tlak	PN 3
Kód	520136
Značka	IVAR

Nominální tlak PN 3 znamená, že filtr je vhodný pro nízkonapěťové systémy, jako jsou ty v běžných domácích otopných instalacích. Rozsah pracovních teplot 0 až +90 °C zajistí kompatibilitu s většinou glykolových nebo vodních otopných médií. Materiálové složení, včetně plastu PA66 posíleného 30 % sklovou vlákninou, poskytuje odolnost proti tepelné expanzi a mechanickému namáhání, čímž je vhodný pro dlouhodobé použití v nestabilních podmínkách.

Montáž a připojení

IVAR DIRTSTOP XL je vybaven vnitřním závitem (3/4“ FF do 5/4“ FF), který umožňuje přímé připojení ke standardním potrubním přípojkám. Montáž zahrnuje zarovnání filtru do směru průtoku, ověření správného sednutí cyklonového vložku a zabezpečení jednotky vhodnými těsnícími materiály. Je důležité ověřit, že filtr je nainstalován ve správné poloze, aby cyklonový tok fungoval podle úmyslu. Běžné chyby při montáži zahrnují nesprávné zarovnání závitů, což může vést ke svaření, a nedostatečné těsnění, které může oslabit efektivitu filtru. Jednotka by měla být umístěna v místě, které umožňuje snadný přístup při údržbě a kontrole.

Kompatibilita a příslušenství

Filtr je kompatibilní se standardními komponentami otopné soustavy, včetně měděných nebo ocelových potrubí s vnitřním závitem. K základnímu provozu nejsou potřeba žádná další příslušenství, i když při montáži může být potřeba kleště nebo potrubní kleště. Jednotka není určena k použití v nízkonapěťových systémech nebo v těch pracujících mimo stanovený rozsah teplot. Pro větší instalace může být potřeba více jednotek, aby byla zajištěna dostatečná kapacita filtrace.

Technický pozadí pro projektanty

DIRTSTOP XL pracuje pomocí kombinace magnetické přitažlivosti a cyklonové separace. Magnetické pole generované silným magnety zachytává železné částice, zatímco cyklonový tok odděluje větší nemagnetické odpady. Plastové tělo z PA66 je posíleno 30 % sklovou vlákninou, což zajišťuje zvýšenou tuhost a tepelnou stabilitu. Těsnící materiál z EPDM zajistí těsné připojení v obou nízko- a středněteplých prostředích. Účinnost filtru je ovlivněna průtokem a koncentrací částic v systému. Správné rozměrování je zásadní, aby se jednotka nepřetížila, což by mohlo snížit její efektivitu a zvýšit nároky na údržbu.

Údržba a provoz

Filtr vyžaduje pravidelnou kontrolu a čištění, aby dosahoval optimální výkon. Odstraňovatelný filtr zabraňuje ručnímu čištění bez nutnosti vyprázdnění celého systému. Hrubé síto pracovního filtru (800 μm) a údržbového filtru (500 μm) zajišťuje, že větší částice jsou zachyceny jako první, což snižuje frekvenci čištění. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale pravidelné kontroly se doporučují, zejména v systémech s vysokou koncentrací nečistot. Během údržby by měl být filtr odpojen a vyčištěn měkkým houbou nebo stlačeným vzduchem, aby se odstranily nahromaděné odpady.

Příbuzné otázky

Lze IVAR DIRTSTOP XL použít v solárním tepelném systému?
Ano, pokud systém pracuje v rozmezí teplot 0 až +90 °C a médium je kompatibilní s materiály použitými ve filtru.

Je filtr vhodný pro vysokotlaké otopné systémy?
Ne, filtr má nominální tlak PN 3 a není určen pro vysokotlaké aplikace.

Lze filtr nainstalovat do přívodní trubky místo do návratové trubky?
Doporučuje se nainstalovat filtr do návratové trubky, aby byly odpady zachyceny předtím, než se mohou opět dostat do kotlu nebo otopných těles.

Jaký je maximální průtok filtru?
Maximální průtok je 2,13 m³/h, jak je uvedeno v technických datech.
