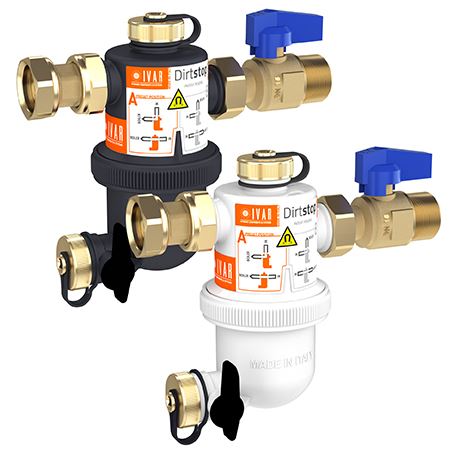

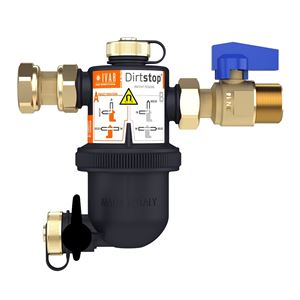

Magnetický filtr DIRTSTOP - 3/4 palce M x 3/4 palce F; 1,46 m³/h; šedý – AKCE
Kód: 520049Související produkty
Detailní popis produktu
Magnetické filtry jsou nezbytné komponenty v uzavřených otopných soustavách, kde koroze potrubí a mechanické opotřebení generují jemné částice. Týká se to domácností i komerčních budov s podlahovým vytápěním, otopnými tělesy nebo tepelnými čerpadly. Během montáže musí technici zajistit, že všechny zavěšené částice – jak magnetické, tak nemagnetické – jsou odstraněny, aby se zabránilo zablokování ventilů, výměníků tepla a oběhových čerpadel. IVAR DIRTSTOP poskytuje dvojí filtraci k řešení těchto problémů v kompaktním designu vhodném pro úzká místa.
Filtr se obvykle instaluje v návratové trubce soustavy, za kotlem nebo zdrojem tepla, aby zachytil nečistoty před jejich návratem do hlavního okruhu. Jeho výstřední filtr umožňuje snadné zarovnání během montáže, zajišťuje optimální výkon bez ohledu na orientaci potrubí. Zařízení je vhodné pro soustavy s nominálním tlakem až PN 3 a provozní teplotou mezi 0 °C a 90 °C.
Technické parametry
| Materiál | IXEF technopolymer |
|---|---|
| Nominální tlak | PN 3 |
| Kód | 520049 |
| Značka | IVAR |
Montáž a připojení
Pro montáž IVAR DIRTSTOP zajistěte, že soustava je vyrovnána a směr průtoku odpovídá šipce na tělese. Připojte filtr pomocí 3/4 palce vnitřního a vnějšího závitu (FM). Pro utažení použijte klíč, ale vyhýbejte se přetížení, aby nedošlo k poškození polymerového tělesa. Po montáži ověřte, že filtr je umístěn v jedné ze čtyř pracovních pozic pro maximální účinnost. Běžnou chybou je nesprávná orientace, která může snížit plochu filtrace a tím i výkon.Kompatibilita a příslušenství
Filtr je kompatibilní se standardními komponentami otopných soustav, jako jsou kulové kohouty, tlakové manometry a roztažné nádoby. Při montáži zajistěte, že soustava obsahuje přepínací ventil pro přístup k údržbě a rozdílový manometr k monitorování výkonu filtru v průběhu času. Pro základní provoz není potřeba žádné další příslušenství, ale nástroj na čištění může být užitečný pro odstranění zachycených nečistot bez demontáže jednotky.Technický pozadí pro projektanty
IVAR DIRTSTOP kombinuje mechanické síto s vysokou intenzitou magnetického pole, aby zachytil jak kovové, tak nekovové částice. Výstřední filtr se volně otáčí, aby udržoval konzistentní průtokové vlastnosti bez ohledu na úhel montáže. Zhotoven z IXEF® technopolymeru a CW617N mosazných komponent odolává tepelnému cyklování a chemickému vlivu typickému pro otopné soustavy. EPDM těsnění zajišťuje kompatibilitu s glykolem založenými antifrizními roztoky. Dlouhodobá účinnost závisí na pravidelném čištění a správných průtocích v rámci návrhových limitů soustavy.Údržba a provoz
Pravidelná kontrola a čištění jsou nezbytné pro udržení výkonu. Pro čištění otáčejte filtr do pohodlné pozice a ručně nebo měkkým houbkou odstraňte zachycené nečistoty. Zkontrolujte integrity EPDM těsnění a případně ho vyměňte. V dokumentaci nejsou definována žádná konkrétní období údržby, ale údržba by měla být naplánována podle pozorovaného hromadění nečistot a výkonu soustavy.Nejčastější otázky
Může být IVAR DIRTSTOP použit v soustavách s glykolem?
Ano, materiál EPDM těsnění je kompatibilní s glykolem založenými antifrizními roztoky, což z něj činí vhodný pro soustavy s nízkou teplotou.
Je filtr odmontovatelný pro čištění?
Výstřední filtr lze čistit na místě bez demontáže. Ruční tření nebo vymetání je postačující k odstranění hromaděných nečistot.
Může být filtr nainstalován svisle nebo vodorovně?
Výstřední design umožňuje montáž ve čtyřech polohách, včetně svislé nebo vodorovné, bez vlivu na výkon.
Vyžaduje filtr přepínací ventil pro údržbu?
Přepínací ventil není povinný, ale doporučuje se k izolaci filtru během čištění a k udržení provozu soustavy bez přerušení.
Doplňkové parametry
| Kategorie: | Magnetický filtr - otočný s vložkou |
|---|---|
| Hmotnost: | 0.605 kg |
| EAN: | Lukas |
| Druh výrobku: | filtr / odlučovač nečistot |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnitřní závit |
| Jmenovitý tlak: | PN 3 |
| Materiál: | technopolymer IXEF |
| Posledná aktuálizacia ceny: | 20.11.2024 10:18:57 |
