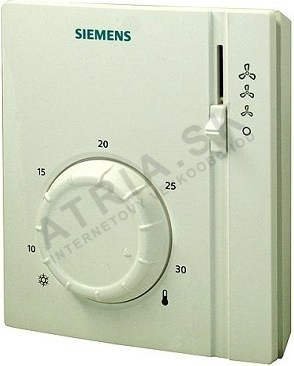

Siemens mechanický termostat RAB21

Detailní popis produktu

Mechanický termostat Siemens RAB21 je kompaktní a spolehlivé řídicí zařízení používané v klimatizačních systémech pro regulaci teploty prostorů vybavených 2trubkovými fan-coil jednotkami. Je běžně instalován v bytových, komerčních a lehkopromyslových budovách, kde je potřeba jednoduché, ale efektivního řešení pro regulaci teploty. Termostat pracuje tak, že detekuje okolní teplotu a podle toho upravuje otáčky ventilátoru a režim provozu. Je zvláště vhodný pro aplikace, kde musí systém přepínat mezi topením a chlazením, například v budovách s kombinovaným užitím nebo v oblastech s proměnlivými klimatickými podmínkami. RAB21 se často používá spolu s fan-coil jednotkami připojenými k centrálnímu chladiči a kotli, což umožňuje efektivní a rychlou klimatizaci.

Jako elektromechanický termostat je RAB21 navržen pro jednoduchou integraci do stávajících klimatizačních systémů. Běžně se montuje na zeď v prostoru, který má být klimatizován, a připojuje se k fan-coil jednotce pomocí elektrických vodičů. Zařízení je ideální pro montéry pracující na menších systémech nebo pro modernizaci starších instalací pomocí moderních řešení pro regulaci. Je také vhodné pro systémy, kde není potřeba plně programovatelný termostat, a nabízí nákladově efektivní a spolehlivou alternativu.

Technické parametry

Hmotnost	0,1 kg
Kód	RAB21
Značka	SIEMENS

RAB21 poskytuje tři diskrétní nastavení otáček ventilátoru a automatické přepínání mezi topením a chlazením podle okolní teploty. Elektrické kontakty termostatu podporují rozsah napětí od 24 do 250 V střídavého proudu a mohou zvládat proudy mezi 0,2 a 6 (2) A. Tyto parametry jsou důležité pro zajištění kompatibility s elektrickým systémem fan-coil jednotky a pro určení vhodných vodičů a ochran proti přetížení. Napětí a proudové charakteristiky je nutné ověřit vzhledem ke specifikacím připojené fan-coil jednotky, aby byl zajištěn bezpečný a efektivní provoz.

Instalace a připojení

Instalace termostatu Siemens RAB21 zahrnuje montáž termostatu na vhodnou plochu a připojení k fan-coil jednotce pomocí běžných elektrických vodičů. Zařízení se obvykle připojuje pomocí šroubovacích svorek a vodiče musí být zabezpečeny, aby se během provozu neuvolnily. Je důležité zajistit, aby termostat byl instalován v místě, které reprezentuje celkovou teplotu prostoru, a to mimo přímé zdroje tepla nebo chladu, jako jsou okna, otopná tělesa nebo vzduchovody. Během instalace by technik měl ověřit, že vodiče odpovídají správným svorkám pro regulaci otáček ventilátoru a přepínání režimu. Běžné chyby při instalaci zahrnují nesprávné připojení kontaktů pro otáčky ventilátoru, což může vést k nesprávnému provozu nebo poškození motoru ventilátoru. Technik by také měl zajistit, že termostat je pevně upevněn a že všechny spoje jsou utěsněné a bez koroze.

Kompatibilita a příslušenství

Siemens RAB21 je specificky navržen pro použití s 2trubkovými fan-coil jednotkami, které vyžadují třístupňovou regulaci ventilátoru a automatické přepínání mezi topením a chlazením. Je kompatibilní s fan-coil jednotkami pracujícími na 24 až 250 V střídavého proudu a mohou zvládat uvedený rozsah proudů. Při instalaci RAB21 je důležité zajistit, že fan-coil jednotka disponuje potřebnými elektrickými připojeními a že řídicí systém je nakonfigurován tak, aby podporoval funkce termostatu. Další komponenty, jako jsou vodiče, svorkovnice a montážní materiál, mohou být potřeba objednat zvlášť, aby byla instalace dokončena. Termostat není kompatibilní s 4trubkovými fan-coil jednotkami nebo systémy vyžadující pokročilejší řídicí funkce, jako jsou programovatelné nastavení nebo vzdálené monitorování.

Technický pozadí pro projektanty

Siemens RAB21 pracuje pomocí mechanického přepínacího mechanismu, který reaguje na změny okolní teploty. Termostat obsahuje tenký bimetalový proužek nebo podobný teplotně citlivý prvek, který se rozšiřuje nebo smršťuje v reakci na teplotní změny. Tato pohyblivost vyvolá přepínání elektrických kontaktů, což ovládá otáčky ventilátoru a režim provozu. Zařízení je vyrobeno z odolných materiálů, které jsou odolné vůči vlivům prostředí, jako je vlhkost a prach, a zaručují dlouhou spolehlivost v běžných klimatizačních prostředích. Integrace RAB21 do klimatizačního systému vyžaduje pečlivou analýzu celkové strategie řízení systému, včetně koordinace nastavení otáček ventilátoru s tepelnou zátěží prostoru. Doba trvanlivosti a účinnost termostatu jsou ovlivněny faktory, jako je četnost teplotních kolísání, kvalita elektrických spojů a celková údržba systému.

Údržba a provoz

Siemens RAB21 vyžaduje minimální údržbu díky své mechanické konstrukci a absence elektronických komponent. Nicméně byly by měly být pravidelně prováděny inspekce, aby bylo zajištěno, že elektrické spoje zůstávají pevné a že termostat funguje správně. Technik by měl kontrolovat známky opotřebení nebo poškození přepínacích kontaktů a ověřit, že nastavení otáček ventilátoru reaguje správně na změny teploty. Pokud termostat nefunguje podle očekávání, měly by být vodiče prozkoumány na případné závady, jako jsou uvolněné spoje nebo poškozená izolace. Nejsou poskytována konkrétní intervaly údržby pro RAB21, ale doporučuje se zahrnout zařízení do pravidelných kontrol, aby byla zajištěna jeho bezproblémová funkce.

Nejčastější otázky

Lze termostat Siemens RAB21 použít s 4trubkovými fan-coil jednotkami?
Ne, RAB21 je specificky navržen pro 2trubkové fan-coil jednotky a nemůže být použit s 4trubkovými systémy, které vyžadují oddělené topné a chlazení oběhy.

Je RAB21 kompatibilní s programovatelnými řídicími systémy?
Ne, RAB21 je mechanický termostat a nepodporuje programovatelná nastavení ani funkce vzdáleného ovládání.

Lze termostat použít v exteriérech?
Ne, RAB21 je navržen pro vnitřní prostředí a neměl by být instalován v místech vystavených přímým povětrnostním podmínkám, jako je déšť nebo extrémní teplotní kolísání.

Co je třeba zkontrolovat, pokud se otáčky ventilátoru nemění?
Technik by měl ověřit, že vodiče k fan-coil jednotce jsou správně připojeny a že kontakty termostatu fungují správně. Multimetr lze použít k testování spojitosti elektrických spojů.
