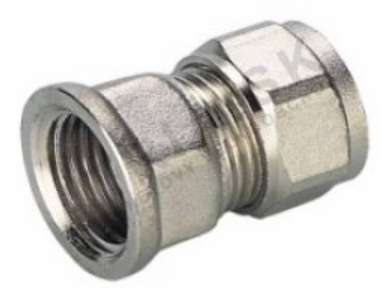

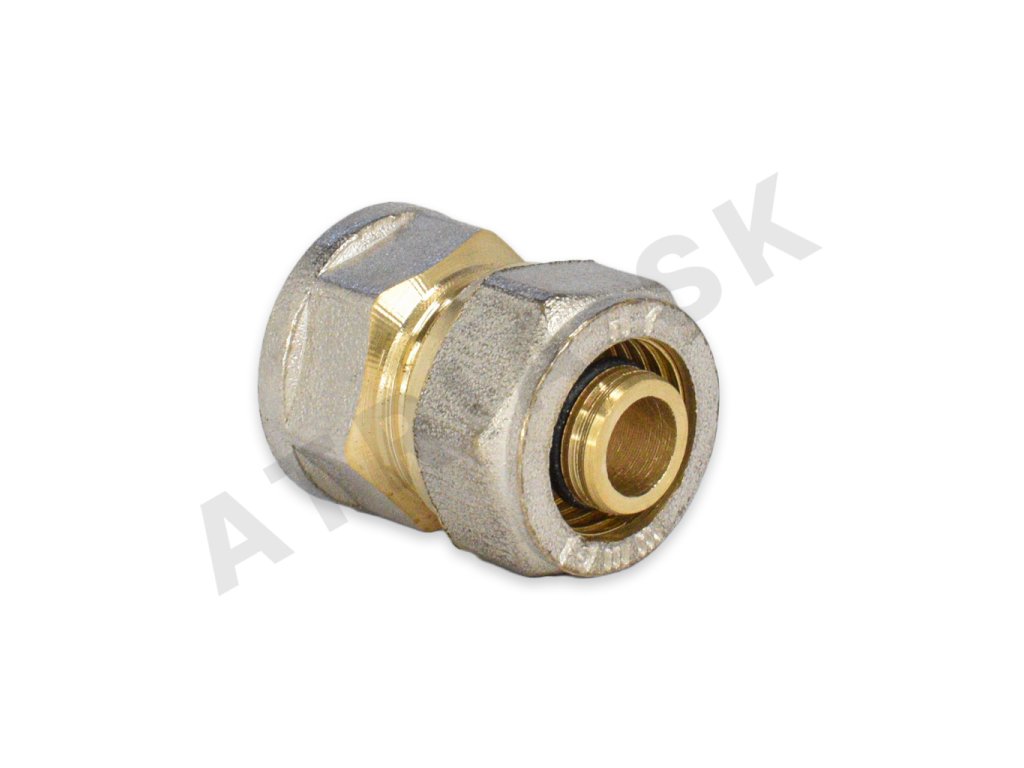

Šroubovací příruba 1/2x16 s vnitřním závitem

Detailní popis produktu

Šroubovací příruby se často používají v bytových i komerčních stavebních projektech pro spojování plastově kovových kompozitních potrubí ve vodních a topných systémech. Tyto armatury jsou zvláště užitečné v podlahovém vytápění, topných okruzích a rozdělování pitné vody. Instalatéři pracující s potrubími PEX-AL-PEX nebo PE-RT-AL-PE-RT často potřebují bezpečné a spolehlivé spoje, které lze sestavit bez speciálních stlačovacích nástrojů. Šroubovací příruby nabízejí praktickou alternativu tím, že umožňují montáž pomocí běžných šroubovačů, což snižuje potřebu dalšího vybavení a školení. Jsou zvláště vhodné pro systémy, kde je potřeba flexibilita a jednoduchá montáž, například při rekonstrukcích nebo složitých rozvodech potrubí.

Při výběru šroubovací příruby je důležité zvážit rozměry potrubí, pracovní tlak a rozsah teplot. Tato příruba je navržena pro potrubí PEX-AL-PEX o průměru 16x2 mm a vydrží tlak až do 10 bar a teploty až do 95 °C. Použité materiály, včetně mosazi s povlakem z olova a EPDM těsnění, zajišťují odolnost a odolnost proti korozi, což z ní dělá vhodnou volbu pro dlouhodobé použití ve vodních i topných systémech.

Technické parametry

Montáž a připojení

Montáž této šroubovací příruby zahrnuje vložení připraveného potrubí do těla příruby a utažení matice pomocí běžného šroubováku. Příruba má vnitřní závit 1/2 palce, který umožňuje bezpečné připojení k závitovým armaturám nebo ventilům. Je důležité zajistit, že potrubí je správně zarovnáno a že těsnící kroužky jsou nepoškozené, než se utáhne. Běžné chyby při montáži zahrnují přetížení, což může poškodit těsnící kroužky, a použití špatného typu závitu. Vždy ověřte rozměry potrubí a kompatibilitu závitů před sestavením.

Kompatibilita a příslušenství

Tato příruba je kompatibilní s potrubími PEX-AL-PEX, PE-RT-AL-PE-RT a dalšími kompozitními systémy. Doporučuje se použít nerezové rozdělovače pro optimální výkon. Další příslušenství, jako jsou šroubováky a těsnící prostředky, mohou být potřeba při montáži. Souvisejícím produktem je šroubovací příruba 1/2x16 s vnějším závitem, která lze použít v různých konfiguracích připojení.

Technický pozadí pro projektanty

Šroubovací příruba funguje tak, že stlačuje těsnící kroužky mezi potrubím a tělem příruby, aby vytvořila vodotěsné těsnění. Mosazné tělo a matice s povlakem z olova poskytují odolnost proti korozi a zajišťují dlouhodobou stabilitu. EPDM těsnící kroužky poskytují flexibilitu a odolnost, přizpůsobují se malým pohybům potrubí a tepelnému roztažení. Příruba je navržena tak, aby se integrovala do topných i vodních distribučních systémů, kde vydrží mechanické a tepelné namáhání spojené s těmito aplikacemi. Výběr materiálů a návrh zajišťuje, že příruba udržuje svou integritu v průběhu času, i při neustálém provozu.

Služba a provoz

Doporučuje se pravidelně kontrolovat přírubu, aby bylo zajištěno, že těsnící kroužky jsou nepoškozené a že nejsou žádné známky netěsnosti nebo koroze. Pokud je detekováno jakékoliv poškození, příruba by měla být okamžitě vyměněna. Pro tuto přírubu nejsou požadovány konkrétní intervaly údržby, ale je důležité sledovat systém na jakékoliv změny tlaku nebo teploty, které by mohly ovlivnit výkon. Správná montáž a použití kompatibilních materiálů přispějí k dlouhověkosti a spolehlivosti příruby.

Nejčastější otázky

Může být tato příruba použita s potrubím PE-RT-AL-PE-RT?
Ano, příruba je kompatibilní s potrubím PE-RT-AL-PE-RT i s PEX-AL-PEX a dalšími kompozitními systémy.

Je možné použít tuto přírubu v plynovém systému?
Ne, příruba není vhodná pro plynové aplikace a měla by být použita pouze ve vodních a topných systémech.

Jaký je doporučený způsob utažení?
Příruba by měla být utažena pomocí běžného šroubováku, aby byl vytvořen bezpečný spoj bez poškození těsnících kroužků.

Může být tato příruba použita jako náhrada za stlačovací armatury?
Ano, může sloužit jako alternativa ke stlačovacím armaturám, s výhodou, že není potřeba speciální stlačovací nástroje.

Dokumenty ke stažení

• Hygienicky certifikované mosazné armatury pro systém PEX-AL-PEX (PDF)
