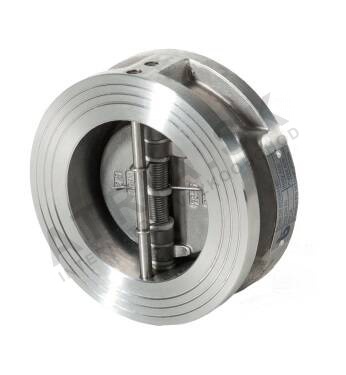

Svářecí klapka kulová sestavená na matice – řada D6; Nerez – DN 65; L=46 mm

Detailní popis produktu

Tato svářecí klapka kulová se používá v systémech pro vytápění, větrání a klimatizaci (HVAC), vodovodních sítích, čerpacích stanicích a pro aplikace s hydrokarbony a ropy. Je navržena tak, aby zabránila návratnému průtoku v tlakových systémech, kde by obrácený průtok mohl způsobit poškození nebo neefektivitu. Instalatéři a technici pracující v oblasti průmyslových a komerčních stavebních systémů budou mít tuto klapku vhodnou pro integraci do uzavřených systémů, jako jsou systémy pro centrální vytápění, průmyslové procesní linky a komerční vodní oběhové systémy.

Klapka je konstruována pro prostředí, kde médium není agresivní a systém pracuje v určených teplotních a tlakových mezích. Ideální je pro aplikace, kde je potřeba kompaktního designu a spolehlivého těsnění, zejména v systémech s omezeným prostorem pro větší klapky. Konstrukce z nerezové oceli zajišťuje odolnost proti korozi a mechanickému opotřebení, což zaručuje vhodnost pro dlouhodobé použití v různých typech médií.

Technické parametry

Nominální průměr	DN 65
Nominální tlak	PN 16
Hmotnost	2,477 kg
Kód	D6622065
Značka	IVAR

Nominální průměr (DN 65) a tlaková třída (PN 16) jsou základní pro správné rozměrování a kompatibilitu s systémem. Tyto parametry zajišťují, že klapka může být integrována do systémů pracujících při až 16 baru. Rozsah teplot (-20 °C až +100 °C) je také klíčový pro výběr vhodného těsnícího materiálu a zajištění dlouhodobého provozu za proměnlivých podmínek.

Montáž a připojení

Klapka se montuje mezi dvě matice podle normy EN 1092-1. Nominální průměr DN 65 odpovídá vnitřnímu průtoku, a rozměry matic musí odpovídající stávajícím potrubím systému. Délka 46 mm je důležitá pro zajištění dostatečného volného místa při montáži. Montéři by měli ověřit, že povrchy matic jsou čisté a bez nečistot před utažením šroubů. Běžné chyby při montáži zahrnují špatné zarovnání matic a přetížení, které může poškodit těsnící plochy nebo tělo klapky. Klapku lze namontovat ve kterékoliv poloze, ale směr průtoku musí být ověřen, aby byla zajištěna správná funkce.

Kompatibilita a příslušenství

Tato klapka je kompatibilní se standardními matičními potrubními systémy s hodnocením PN 16. Je vhodná pro použití s nerezovými a ocelovými maticemi. K standardní montáži není potřeba žádné další příslušenství, ale mohou být použity těsnicí kroužky a těsnící prostředky v závislosti na požadavcích systému. Klapka není uvedena jako kompatibilní s konkrétními alternativními produkty.

Technický pozadí pro projektanty

Klapka kulová funguje pomocí disku, který je držen v uzavřené poloze pružinou a kolíkem. Při průtoku v správném směru se disk otevře, umožňuje průchod média. Při absence dopředného průtoku nebo v případě návratného průtoku pružina a tlak média způsobí, že disk se vrátí do uzavřené polohy. Tělo a disk z nerezové oceli poskytují vysokou odolnost proti korozi a mechanickému namáhání. Těsnící materiál Viton® FKM je vhodný pro širokou škálu médií a teplot. Kompaktní design klapky umožňuje její integraci do systémů s omezeným prostorem, zatímco matiční spojení zajišťuje bezpečnou a netěsnou montáž.

Služba a provoz

Klapka vyžaduje minimální údržbu díky své odolné konstrukci a těsnému designu. Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny známky opotřebení, koroze nebo netěsnosti. Těsnící plochy by měly zůstat čisté a nepoškozené. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale klapku by měly inspektory kontrolovat během pravidelné údržby systému. Pokud klapka ukazuje známky snížené funkčnosti nebo netěsnosti, měla by být odstraněna a prozkoumána na poškození disku, pružiny nebo těsnícího materiálu.

Nejčastější otázky

Může být tato klapka namontována v jakékoliv orientaci?
Ano, klapku lze namontovat ve kterékoliv poloze, protože nemá požadavek na pevnou orientaci. Nicméně směr průtoku musí být ověřen, aby byla zajištěna správná funkce.

Je tato klapka vhodná pro použití s hydrokarbonovými médiemi?
Ano, klapka je vhodná pro použití s hydrokarbony a ropy, pokud zůstanou provozní podmínky v rámci stanovených teplotních a tlakových mezí.

Jaký je minimální zpětný tlak potřebný pro uzavření klapky?
Klapka vyžaduje minimální zpětný tlak 0,1 bar, aby se disk vrátil do uzavřené polohy a zabránil návratnému průtoku.

Může být tato klapka použita v systémech s agresivními médiemi?
I když tělo z nerezové oceli nabízí dobrou odolnost proti korozi, vhodnost pro agresivní média by měla být potvrzena na základě konkrétních chemických vlastností média a použitého těsnícího materiálu.
