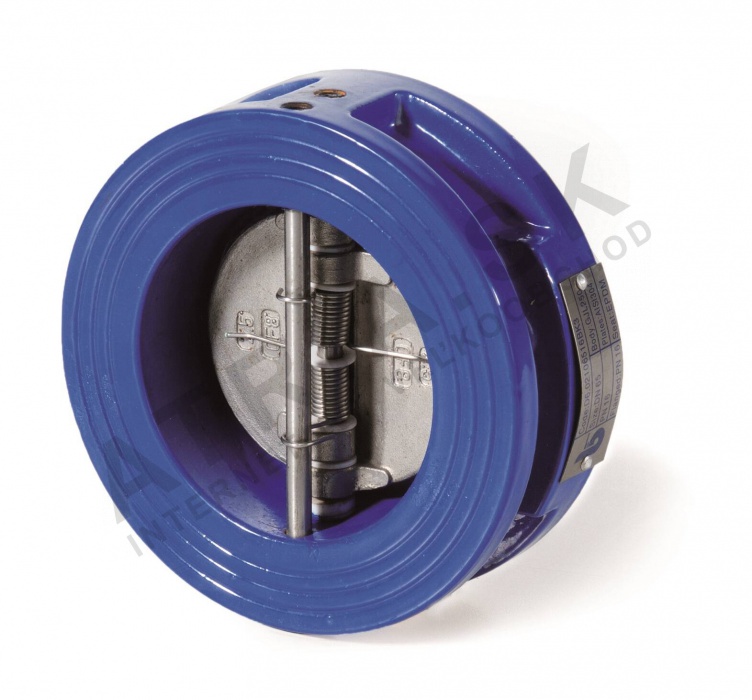

Svorná kotlová klapka typu série D6 - DN 300; L=114 mm; -10 °C až +100 °C
Kód: D6031300Související produkty
Detailní popis produktu
Tato svorná kotlová klapka se běžně používá v otopných, větracích a klimatizačních (OTV) soustavách, dále také ve sítích pro distribuci vody a čerpacích stanicích. Zajišťuje jednosměrný tok a brání návratnému průtoku v tlakových systémech. Klapka je navržena k montáži mezi šroubením dle normy EN 1092-1 a je vhodná k použití jak ve venkovních, tak i komerčních budovách. Je zvlášť vhodná pro aplikace, kde je místo omezené a potřeba kompaktní a spolehlivé kotlové klapky.
S jmenovitým průměrem DN 300 a jmenovitým tlakem PN 16 je klapka ideální pro střední a velké systémy toku. Rozsah provozních teplot od -10 °C do +100 °C ji způsobuje vhodnou pro široké spektrum prostředí, včetně těch s kolísavými teplotami. Klapka je vyrobena z odolných materiálů, aby odolala mechanickým i tepelným namáháním typickým pro takové systémy.
Technické parametry
| Jmenovitý průměr | DN 300 |
|---|---|
| Jmenovitý tlak | PN 16 |
| Hmotnost | 50 kg |
| Kód | D6031300 |
| Značka | IVAR |
Montáž a připojení
Klapka se montuje mezi dvěma šroubeními dle normy EN 1092-1. Velikost připojení odpovídá DN 300 a plochy šroubení musí být čisté a rovnoběžné, aby byl zajištěn správný těsnění. Je důležité ověřit, že povrchy šroubení jsou bez nečistot a že těsnění je správně umístěno. Běžnou chybou při montáži je nesrovnalost šroubení, což může vést ke smyku nebo špatnému sednutí klapky. Klapku lze namontovat ve všech polohách, ale je důležité zajistit, že směr toku je správný, jak je uveden na tělese klapky.Kompatibilita a příslušenství
Klapka je kompatibilní se standardními svornými potrubními systémy s hodnocením PN 16. Běžně se používá spolu s dalšími svornými komponentami, jako jsou kulové kohouty, kohoutky nebo tlakové regulátory. K běžné montáži není zapotřebí žádného dalšího příslušenství, ale doporučuje se použít kompatibilní těsnění a těsnicí prostředek, aby byl zajištěn netěsný spoj. Pro tento model nejsou specifikovány žádné související produkty.Technický pozadí pro projektanty
Klapka pracuje na principu kotvy, kde kotva rotuje uvnitř tělesa klapky, aby umožnila nebo zablokovala tok. Kotva je vyrobena z litiny GJS 400, která poskytuje dobrou mechanickou pevnost a odolnost proti deformaci. Tělo klapky je vyrobeno z litiny GJL 250, která nabízí odolnost a odolnost proti korozi v aplikacích s vodou a OTV. Kotva je opatřena hřídelí z nerezové oceli AISI 316, který zajišťuje hladký provoz a odolnost proti opotřebení. Těsnící materiál z EPDM poskytuje spolehlivé těsnění za různých tlakových a teplotních podmínek. Kompaktní design klapky umožňuje snadnou integraci do stávajících systémů bez nutnosti hlubokých úprav.Služba a provoz
Klapka vyžaduje minimální údržbu díky své odolné konstrukci a spolehlivému těsnícímu mechanismu. Pravidelné vizuální kontroly by měly být provedeny, aby byly zjištěny známky opotřebení, koroze nebo úniku. Těsnící plochu a klapku je nutné kontrolovat na poškození nebo deformaci a těsnění je nutné vyměnit, pokud je to nutné. V dokumentu nejsou specifikovány žádné intervaly služby, ale doporučuje se sledovat pokyny výrobce pro pravidelnou údržbu podle provozních podmínek systému.Nejčastější otázky
Může být klapka namontována ve svislé nebo vodorovné poloze?
Ano, klapku lze namontovat ve všech polohách, protože je navržena pro montáž ve všech orientacích. Je však důležité ověřit směr toku, aby byla zajištěna správná funkce.
Jaký je minimální diferenciální tlak potřebný pro otevření klapky?
Minimální otevírací tlak je 0,1 bar. To zajišťuje, že klapka se spolehlivě otevře za běžných provozních podmínek.
Je klapka vhodná pro použití ve sítích pro dodávku vody?
Ano, klapka je vhodná pro použití ve sítích pro dodávku vody, včetně otopných a OTV aplikací. Je vyrobena z materiálů odolných proti korozi a opotřebení v prostředí s vodou.
Jaká je maximální provozní teplota klapky?
Klapka je schválena pro maximální provozní teplotu +100 °C. Není vhodná pro systémy s vyššími teplotními požadavky.
Doplňkové parametry
| Kategorie: | BRA.D6.021,031 - motýlová zpětná klapka |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 50 kg |
| Druh výrobku: | zpětný ventil / klapka |
| Jmenovitá světlost (DN): | DN 125 a více |
| Typ připojení: | příruba |
| Jmenovitá světlost: | DN 300 |
| Jmenovitý tlak: | PN 16 |
| Posledná aktuálizacia ceny: | 25.11.2024 21:09:36 |
