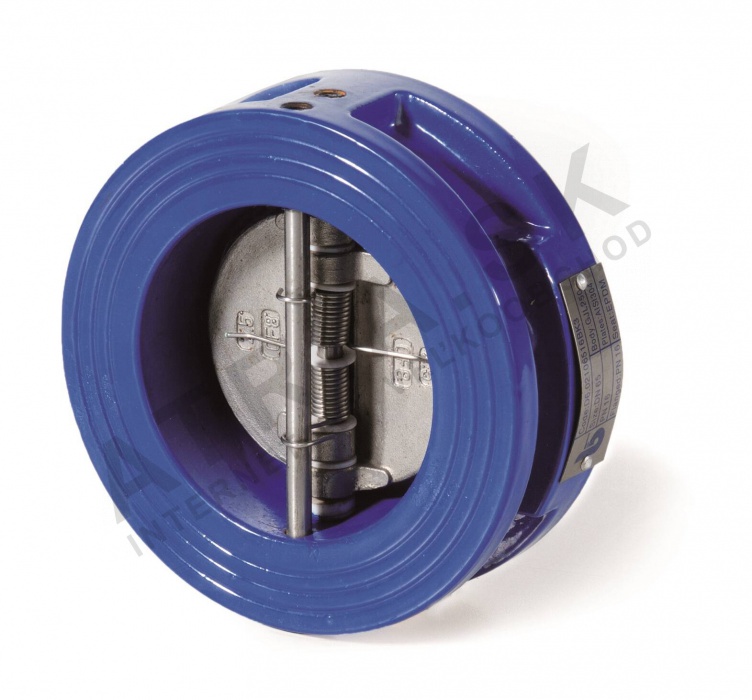

Svěrný klapkový uzávěr s přírubou - řada D6 - DN 300; L=114mm; -20 °C až +100 °C
Kód: D6021300Související produkty
Detailní popis produktu
Svěrné klapkové uzávěry se často používají v OTV systémech, vodovodních sítích a čerpacích stanicích k zabránění zpětného průtoku v potrubních systémech. Tyto uzávěry jsou instalovány v topných okruzích, systémech teplé a studené vody a průmyslových vodních systémech. Často se používají v obchodních a průmyslových budovách, kde spolehlivé řízení průtoku je základním požadavkem pro efektivitu a bezpečnost systému. Uzávěr je navržen k instalaci mezi přírubami a musí být vybrán podle tlaku a teploty systému.
Technické parametry
| Jmenovitý průměr | DN 300 |
|---|---|
| Jmenovitý tlak | PN 16 |
| Hmotnost | 36 kg |
| Kód | D6021300 |
| Značka | IVAR |
Instalace a připojení
Tento uzávěr je instalován mezi dvěma přírubami podle normy EN 1092-1. Jmenovitý průměr DN 300 odpovídá velikosti přírubového připojení. Uzávěr musí být namontován do polohy, která umožňuje volný pohyb klapky a zajišťuje správné těsnění. Minimální diferenciální tlak potřebný k otevření uzávěru je 0,1 bar, a stejný minimální tlak je potřeba k jeho uzavření. Běžné chyby při instalaci zahrnují nesprávné zarovnání přírub, nedostatečný prostor pro pohyb klapky a nedostatečnou kontrolu těsnosti po instalaci. Je důležité zajistit, aby povrchy přírub byly čisté a nepoškozené, než se uzávěr připevní šrouby.Kompatibilita a příslušenství Uzávěr je kompatibilní s přírubovými potrubními systémy navrženými pro tlakovou třídu PN 16. Často se používá spolu s běžnými přírubovými příslušenstvím, těsněními a šrouby, které splňují normu EN 1092-1. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Uzávěr není kompatibilní se systémy vyžadující vyšší tlakovou třídu než PN 16 nebo s ne-přírubovými připojeními.Technický pozadí pro projektanty
Uzávěr pracuje na principu klapkového mechanismu, který se otevírá při přímém průtoku a zavírá při zpětném průtoku. Klapka je opřena o hřídel a pružinu, které zajistí těsné uzavření při obráceném průtoku. Tělo je vyrobeno z černé litiny (GJL 250), která poskytuje dobré mechanické vlastnosti a odolnost proti korozi v aplikacích s vodou a OTV systémy. Klapka, hřídel a pružina jsou vyrobeny z nerezové oceli (AISI 316), a těsnící materiál je EPDM, který je vhodný pro široký rozsah teplot a kompatibilní s vodou a glykolovými kapalinami. Uzávěr je navržen pro integraci do uzavřených systémů, kde je potřeba jednosměrný průtok k zabránění zpětnému průtoku a poškození systému. Doba životnosti a výkon závisí na kvalitě instalace, čistotě systému a provozních podmínkách.Služba a provoz
Uzávěr vyžaduje minimální údržbu díky své jednoduché konstrukci a odolným materiálům. Pravidelné kontroly by měly být prováděny k zjištění známek opotřebení, koroze nebo netěsnosti. Těsnost by měla být ověřena během pravidelných kontrol systému. V technických datech nejsou uvedeny žádné plánované intervaly údržby. Pokud uzávěr ukazuje známky sníženého výkonu nebo netěsnosti, měl by být odstraněn a prohlédnut pro poškození klapky, hřídele nebo těsnící plochy.Nejčastější otázky
Může být tento uzávěr instalován ve svislé poloze?
Ano, uzávěr lze instalovat ve všech polohách, včetně svislé, protože jeho konstrukce umožňuje provoz ve všech orientacích.
Jaký je minimální tlak potřebný k otevření uzávěru?
Minimální otevírací tlak je 0,1 bar. Uzávěr se neotevře, pokud tento tlak není překročen.
Je tento uzávěr vhodný pro použití s glykolovými kapalinami?
Ano, těsnící materiál EPDM je kompatibilní s glykolovými kapalinami, což z něj dělá vhodný pro použití v systémech s topnými a chladícími médiemi na bázi glykolu.
Může být tento uzávěr použit v systému s vyšším tlakem než PN 16?
Ne, uzávěr je určen pro maximální tlak PN 16 a neměl by být použit v systémech s vyšší tlakovou třídou.
Doplňkové parametry
| Kategorie: | BRA.D6.021,031 - motýlová zpětná klapka |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 36 kg |
| Druh výrobku: | zpětný ventil / klapka |
| Jmenovitá světlost (DN): | DN 125 a více |
| Typ připojení: | příruba |
| Jmenovitá světlost: | DN 300 |
| Jmenovitý tlak: | PN 16 |
| Posledná aktuálizacia ceny: | 25.11.2024 21:09:34 |
