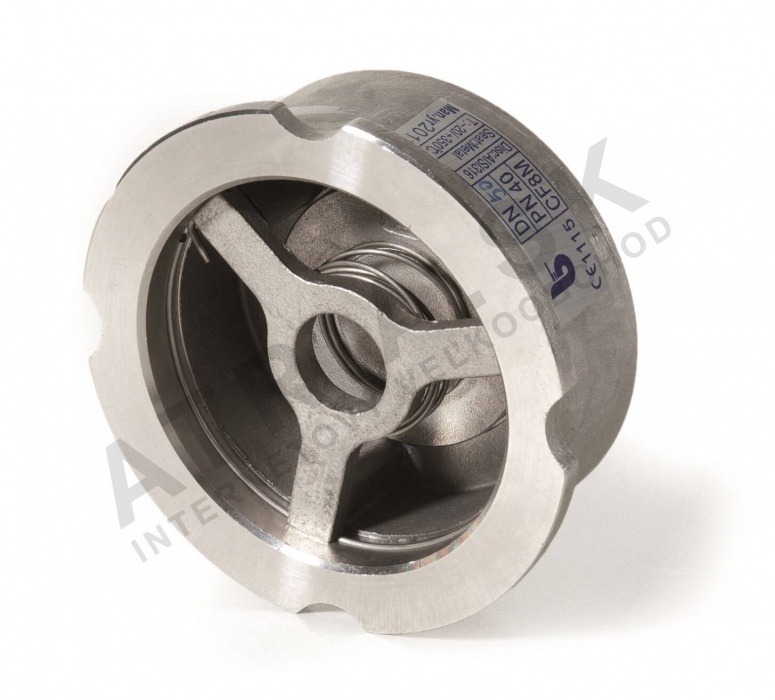

W6 Přetlaková klapka na jarní pohon – ocelová – DN 15; L=16 mm

Detailní popis produktu

Přetlakové klapky na jarní pohon jsou základními komponentami uzavřených systémů, jako jsou topení, větrání a klimatizace (HVAC), vodovodní sítě, čerpací stanice a chemické zpracovatelské zařízení. Zajišťují jednosměrný průtok tím, že umožňují médiu procházet jednou cestou a zároveň zabrání návratnému průtoku. Instalatéři a projektanti často setkávají s těmito klapkami v aplikacích, kde návratný průtok by mohl poškodit čerpadla, smíchat média nebo porušit rovnováhu systému. Tato verze je vhodná pro vodu s obsahem glykolu až do 50 % a je certifikovaná pro využití v potažební vodě.

Klapka je kompaktní, s délkou 16 mm, a je navržena pro montáž mezi šroubeními v systémech s nominálními tlaky PN 6, PN 10 nebo PN 16. Je vhodná pro montáž ve kterékoliv poloze, což zvyšuje její adaptabilitu v komplexních potrubních rozvětvích. Jarní mechanismus zajišťuje spolehlivé těsnění při minimálním rozdílovém tlaku, což z ní činí vhodnou i pro nízkonapěťové systémy.

Technické parametry

Montáž a připojení

Klapka se montuje mezi dvě šroubení, pomocí standardních šroubení dle EN 1092-1. Před utažením šroubů zkontrolujte, zda jsou povrchy šroubení čisté a bez nečistot. Klapku lze namontovat ve kterékoliv poloze, ale směr průtoku musí být jasně označen a dodržen. Běžné chyby při montáži zahrnují nesprávnou orientaci (průtok proti šipce), nedostatečné utažení šroubení a použití nekompatibilních těsnění nebo šroubů. Vždy zkontrolujte těsnící plochy a ujistěte se, že těsnění je správně umístěno. Po montáži proveďte vizuální kontrolu a test na úniky za provozního tlaku, pokud je to možné.

Kompatibilita a příslušenství

Tato klapka je kompatibilní s širokou škálou potrubních systémů, které využívají ocelová nebo uhlíková šroubení. Běžně se používá společně s čerpadly, filtry a regulačními klapkami v HVAC a průmyslových aplikacích. Při objednávce se ujistěte, že šroubení, těsnění a šrouby odpovídají PN klasifikaci a materiálové kategorii. Pro základní provoz není třeba žádné specifické příslušenství, ale v závislosti na konfiguraci systému mohou být potřeba další komponenty, jako jsou tlakové manometry nebo průtokoměry.

Technický pozadí pro projektanty

Princip fungování spočívá v diskové části na jarní pohon, která se otevírá při průtoku v přímém směru a zavírá při průtoku v opačném směru nebo při nízkém tlaku. Ocelové tělo (A351 CF8M) odolává korozi a vysokým teplotám, zatímco disk a oddělovací část jsou vyrobeny ze stejného materiálu. Jarní mechanismus je vyroben z AISI 316, což zajišťuje odolnost v agresivních prostředích. Těsnící plochy jsou kov na kov, což eliminuje potřebu dalších těsnících materiálů a zmenšuje nároky na dlouhodobou údržbu. Správná integrace do systému vyžaduje, aby klasifikace tlaku a teploty klapky odpovídala klasifikaci okolních komponent. Účinnost systému a trvanlivost závisí na správném rozměrování, správné montáži a vyhýbání se nadměrnému vibraci nebo tlakovým rázům.

Údržba a provoz

Doporučuje se pravidelná kontrola, aby byla klapka funkční. Zkontrolujte případné známky koroze, opotřebení těsnících ploch a vypnutí jarního mechanismu. Pokud systém pracuje s vysokým obsahem glykolu nebo s částicemi, může být nutná pravidelná údržba. V dokumentaci nejsou specifikovány žádné plánované intervaly údržby. Pokud je podezření na poruchu, odpojte systém a zkontrolujte klapku na přítomnost zácpy, úniků nebo mechanických selhání. Vyměňte jarní mechanismus nebo disk pouze v případě poškození nebo opotřebení nad přípustné limity.

Nejčastější otázky

Může být tato klapka použita v systému s chladicím médiem na bázi glykolu?
Ano, klapka je vhodná pro vodu s obsahem glykolu až do 50 %, pokud zůstane teplota v rámci specifikovaného rozsahu.

Je klapka vhodná pro aplikace s potažební vodou?
Ano, klapka je certifikovaná pro využití s potažební vodou a splňuje příslušné normy pro systémy s pitnou vodou.

Může být tato klapka namontována ve svislé poloze?
Ano, klapku lze namontovat ve kterékoliv poloze, protože její provoz není závislý na gravitaci.

Jaký je minimální rozdílový tlak potřebný pro otevření klapky?
Minimální rozdílový tlak je 0,1 bar, což je dostatečné pro většinu nízkonapěťových systémů.
