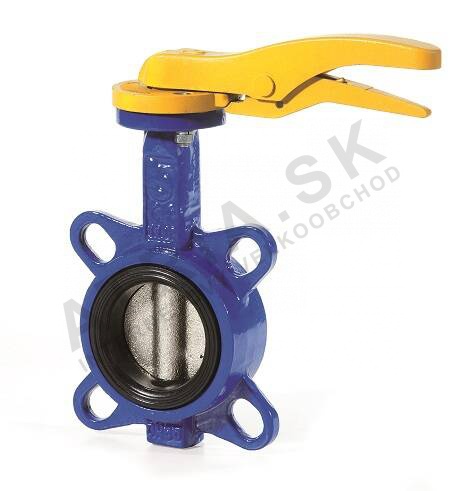

Závitový uzavírací ventil z odlitku litiny s niklovým diskem; NBR - DN 150; L=56mm

Detailní popis produktu

Závitové uzavírací ventily jsou základními komponentami v plynových distribučních soustavách, zejména v průmyslových a komerčních instalacích střední velikosti, jako jsou elektrárny, chemické závody a velké otopné soustavy. Tyto ventily umožňují bezpečné oddělení plynových linek během údržby nebo nouzových vypnutí. Instalatéři pracují s těmito ventily během komise systému, modernizace nebo oprav, zajišťují těsné těsnění a správné zarovnání závitových spojů. Tato verze je specificky navržena pro plynná média v souladu s normami PED 2014/68/EU.

Ventil pracuje v teplotním rozsahu od -10°C do +70°C a není vhodný pro parní nebo vodní aplikace. Jeho kompaktní design umožňuje integraci do standardních potrubních rozložení, přičemž zachovává konstrukční pevnost při pracovním tlaku až do 16 bar. Závitové konce usnadňují jednoduché připojení mezi potrubními úseky nebo adaptéry. Klíčové záležitosti zahrnují ověření hodnocení závitových konců a zajištění správné orientace těsnící plochy, aby se zabránilo únikům.

Technické parametry

Instalace a připojení

Instalatéři by měli začít kontrolou závitových ploch na poškození nebo nečistoty. Ventil je umístěn mezi dvěma přírubami pomocí standardních šroubů. Ujistěte se, že hodnocení přírub (PN16, PN10 nebo PN6) odpovídá sousedním komponentám. Nominální průměr DN 150 odpovídá vnitřní kapacitě toku a musí být v souladu s rozměry potrubí. Běžné chyby při instalaci zahrnují šikmé závitové plochy a přetížení šroubů, což může zkřivit těsnící plochu a narušit výkon.

Klíčové kontroly po instalaci zahrnují vizuální kontrolu napětí šroubů a potvrzení správné orientace ventilu (s aktuátorem směrem vzhůru, pokud je to vhodné). Mělo by být provedeno testování úniku pomocí stlačeného vzduchu, aby se ověřila integrity těsnění. Vždy sledujte pokyny výrobce ohledně momentu přírubových šroubů, aby se zabránilo mechanickému selhání.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními přírubovými potrubními systémy s hodnocením PN16 nebo nižším. Vyžaduje příruby a šrouby podle EN 1092-1. Další komponenty, jako jsou aktuátory nebo indikátory polohy, mohou být potřeba v závislosti na konfiguraci řídicího systému. Pro tuto verzi nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Ventil pracuje prostřednictvím lineárního pohybového mechanismu, kde disk se pohybuje kolmo na tok. Niklový disk z litiny poskytuje odolnost proti opotřebení a zároveň zajišťuje hladký provoz. Materiál těla, šedá litina (GJS 400-15), poskytuje dobré obrábění a pevnost při středních teplotách. NBR vložka zajišťuje těsné těsnění proti plynným médiím, ale není vhodná pro vysoké teploty nebo agresivní chemické prostředí. Při integraci do většího systému ujistěte se, že ventil je umístěn pro snadný přístup a že tepelné roztažnosti jsou zohledněny v rozložení.

Údržba a provoz

Doporučuje se pravidelné vizuální kontroly, aby se detekovaly známky koroze nebo úniku. Mazání pohyblivých částí je obvykle nepotřebné díky nízkému tření těsnících materiálů. V technické dokumentaci nejsou uvedena žádná konkrétní období údržby. Pokud se objeví provozní problémy, jako je snížená účinnost těsnění, může být nutná demontáž a čištění těsnících ploch. Vždy izolujte ventil od systému před provedením jakékoli údržby.

Nejčastější otázky

Může být tento ventil použit v parních systémech?
Ne, materiál těsnění NBR není vhodný pro parní nebo vodní aplikace.

Je ventil vhodný pro nízko-temperační prostředí?
Ano, může pracovat až do -10°C, což ho činí vhodným pro studená klimata.

Které hodnocení přírub je podporováno?
Ventil je kompatibilní s přírubami s hodnocením PN6, PN10 a PN16 podle EN 1092-1.

Může být ventil automatizován?
Pro automatizovaný provoz by bylo nutné dodatečně nainstalovat aktuátory.
