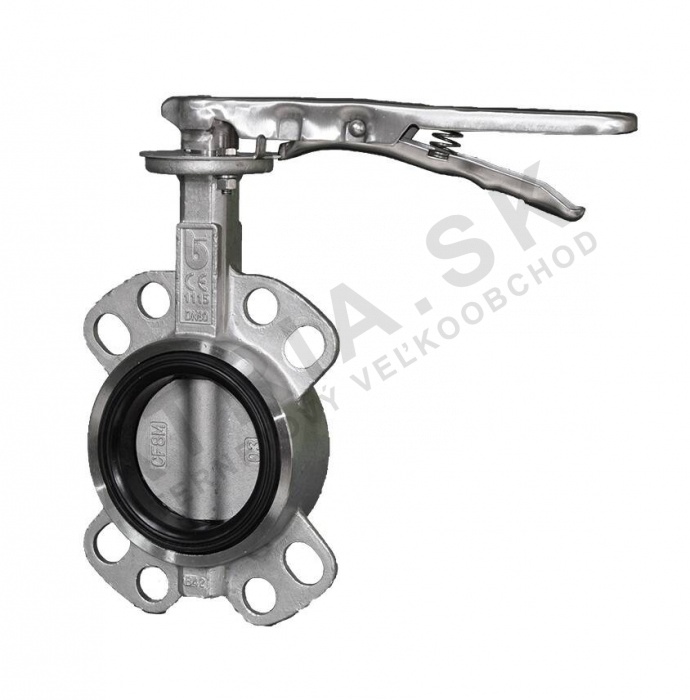

Wafer J9 - ocelový disk z nerezové oceli; FKM (Viton) - DN 100; L=52mm
Kód: J9.622.100Související produkty
Detailní popis produktu
Klapky ve formě kroužku se často používají ve vytápěcích, větracích a průmyslových systémech, kde je požadován kompaktní design a spolehlivé těsnění. Tyto klapky jsou obvykle instalovány mezi šroubením v potrubí, aby bylo možné oddělit části pro údržbu nebo řízení systému. IVAR WAFER J9.622.100 je vhodný pro aplikace s vodou, kondenzátem páry, chemickými médiemi a stlačeným vzduchem. Často se používá ve vytápěcích a klimatizačních systémech, průmyslových topných okruzích a chemickém zpracování, kde teplota médií dosahuje od -10°C do +150°C.
Instalace klapky vyžaduje pečlivé zarovnání s plochami šroubení a bezpečné šroubení, aby se zabránilo úniku. Kompaktní design kroužkové klapky umožňuje úspornou instalaci v uzavřených strojních místnostech nebo výrobních prostorách. Klapku je třeba vybrat podle nominálního tlaku a průměru systému, aby byla kompatibilní s potrubím a normami šroubení.
Technické parametry
| Materiál | Tělo a disk - nerezová ocel AISI 316 |
|---|---|
| Nominální průměr | DN 100 |
| Nominální tlak | PN 16/PN10 |
| Hmotnost | 4,3 kg |
| Kód | J9.622.100 |
| Značka | IVAR |
Instalace a připojení
Klapka se instaluje mezi dvě šroubení pomocí standardních šroubení. Plochy šroubení musí být čisté a rovnoběžné, aby bylo zajištěno správné těsnění. Nominální průměr DN 100 odpovídá standardním rozměrům šroubení, a klapka musí být zarovnána s otvory pro šrouby. Běžnou chybou při instalaci je přetížení šroubů, což může poškodit těsnící vložku nebo zkřivit tělo klapky. Klapku je třeba instalovat do polohy, která umožní snadný přístup během údržby a provozu.Kompatibilita a příslušenství
Klapka je kompatibilní se šroubením podle normy EN 1092-1 pro PN 16, PN 10 a PN 6. Obvykle se používá spolu se standardními šrouby a maticemi. K základní instalaci nejsou potřeba žádné další příslušenství, ale doporučuje se použít kvalitní těsnící materiály kompatibilní s FKM, aby byla zajištěna dlouhodobá funkčnost. K tomuto modelu nejsou k dispozici žádné související produkty.Technický pozadí pro projektanty
Klapka funguje jako uzavírací zařízení tím, že otáčí diskem, který blokuje nebo umožňuje průtok médi. Tělo z nerezové oceli poskytuje konstrukční pevnost a odolnost proti korozi, zatímco těsnící vložka z FKM zajistí těsné těsnění proti disku. Klapka je navržena pro integraci do systémů se středními požadavky na teplotu a tlak. Doba životnosti klapky závisí na provozní teplotě, kompatibilitě médi s těsnícím materiálem a četnosti provozu. Kompaktní design umožňuje integraci do uzavřených prostor bez poškození výkonu.Údržba a provoz
Klapka vyžaduje minimální údržbu za normálních provozních podmínek. Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny známky opotřebení, koroze nebo úniku. Těsnící vložku je třeba kontrolovat na degradaci, zejména v systémech s agresivními médi. V technických datech nejsou uvedeny žádné plánované intervaly údržby, ale klapku je třeba kontrolovat během pravidelné údržby systému. Pokud je zjištěn únik, může být nutné vyměnit těsnící vložku, aby byla obnovena integrita klapky.Nejčastější otázky
Může být IVAR WAFER J9.622.100 použit s kondenzátem páry?
Ano, klapka je vhodná pro použití s kondenzátem páry, pokud provozní teplota nepřekročí +150°C a médium je kompatibilní s těsnící vložkou z FKM.
Je klapka kompatibilní se šroubením různých tlakových klasifikací?
Ano, klapka je kompatibilní se šroubením s klasifikací PN 16, PN 10 a PN 6, pokud rozměry šroubení a vzor otvorů odpovídají specifikacím klapky.
Může být klapka použita v systémech s agresivními chemickými médi?
Ano, těsnící vložka z FKM poskytuje dobrou odolnost vůči různým chemickým médi, včetně olejů a uhlovodíků, ale není vhodná pro použití s párou.
Jaká je maximální provozní teplota pro těsnící vložku?
Těsnící vložka z FKM je určena pro provoz až do +150°C, jak je uvedeno v technických datech.
Doplňkové parametry
| Kategorie: | BRA.J9.622 FKM - klapky WAFER J9 - nerez |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 4.3 kg |
| Jmenovitá světlost (DN): | DN 100 |
| Typ připojení: | příruba |
| Materiál: | nerez |
| Jmenovitá světlost: | DN 100 |
| Jmenovitý tlak: | PN 16/PN10 |
| Materiál: | tělo a disk - nerez AISI 316 |
