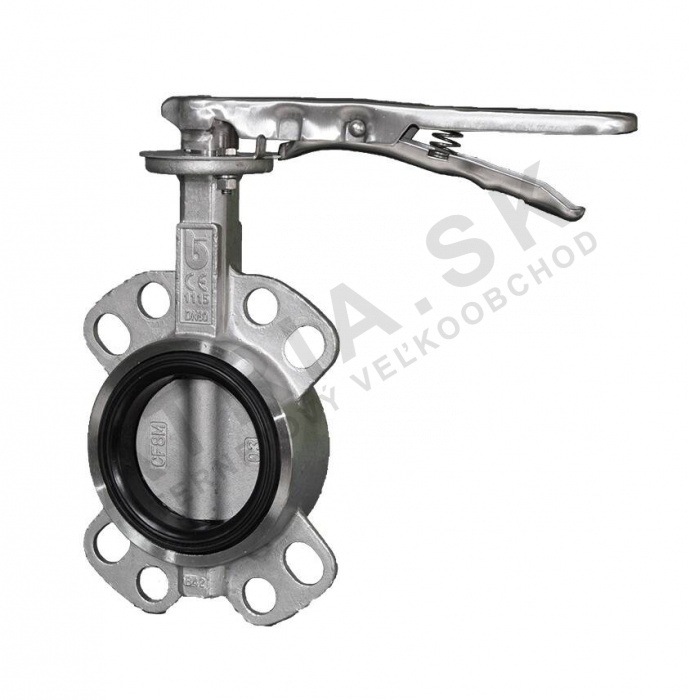

Wafer J9 - ocelový disk z nerez oceli; FKM (Viton) - DN 40; L=33mm
Kód: J9.622.040Související produkty
Detailní popis produktu
Kulové kohouty ve formě plátku se často používají v systémech HVAC, průmyslovém ovládání tekutin a chemickém zpracování, kde je potřeba kompaktné a spolehlivé uzavření. IVAR J9.622.040 je vhodný pro montáž do otopných a větracích systémů, chemických a petrochemických prostředí a systémů na stlačený vzduch. Často se používá v aplikacích, kde je místo omezené a potřeba lehké a odolné řešení. Konstrukce z nerez oceli a těsnící vložka z FKM zajišťují vhodnost pro prostředí s agresivními médiemi a zvýšenými teplotami.
Jeho plátkový design umožňuje montáž mezi dvěma šroubeními bez potřeby dalších podpor, což ho činí ideálním pro rekonstrukce nebo při úzkém rozsahu šroubení. Ventil se obvykle používá v systémech pracujících mezi -10°C a +150°C a není vhodný pro parní aplikace. Kompaktní rozměr a nízká hmotnost (5 kg) umožňují snadné manipulace a montáž v omezeném prostoru.
Technické parametry
| Materiál | Tělo a disk - nerez ocel AISI 316 |
|---|---|
| Nominální průměr | DN 40 |
| Nominální tlak | PN 16/PN10 |
| Hmotnost | 5 kg |
| Kód | J9.622.040 |
| Značka | IVAR |
Montáž a připojení
Montáž IVAR J9.622.040 vyžaduje umístění ventilu mezi dvě šroubení s nominálním průměrem DN 40. Ventil musí být zarovnán s otvory pro šrouby šroubení a rovnoměrně utažen, aby byla zajištěna bezpečná a netěsná spojka. Šroubení by měla být klasifikována jako PN16, PN10 nebo PN6 podle EN 1092-1. Je důležité ověřit, že plochy šroubení jsou čisté a bez nečistot před utažením.
Běžné chyby při montáži zahrnují nesprávné zarovnání těla ventilu s šroubením, nerovnoměrné utažení šroubů a použití nekompatibilních typů šroubení. Tyto chyby mohou vést k únikům nebo předčasnému poškození. Ventil by měl být instalován v poloze, která umožňuje snadný přístup při provozu a údržbě. Ventil se nesmí používat v parních systémech, protože těsnící vložka z FKM není vhodná pro parní aplikace.
Kompatibilita a příslušenství
IVAR J9.622.040 je kompatibilní se standardními potrubními systémy se šroubeními DN 40. Je vhodný pro použití se šroubeními klasifikovanými jako PN16, PN10 nebo PN6 podle EN 1092-1. K montáži není potřeba žádné další příslušenství, ale je důležité zajistit, že použité šroubení a těsnění jsou kompatibilní s provozními podmínkami systému. Ventil není vhodný pro použití s parou nebo s vysokoteplotními médiemi nad +150°C.
Technický pozadí pro projektanty
IVAR J9.622.040 funguje jako kulový kohout ve formě plátku, kde disk otáčí v těle ventilu pro ovládání průtoku. Těsnící vložka je vyrobena z FKM (Viton), fluorokarbonového kaučuku známého svou odolností vůči teplu a chemickým médiím. Ventil je navržen pro integraci do systémů pracujících mezi -10°C a +150°C s maximální tlakovou klasifikací PN16.
Výkon ventilu je ovlivněn pracovní teplotou a typem média. Těsnící vložka z FKM zajišťuje těsné uzavření v agresivních prostředích, ale není vhodná pro paru. Tělo z nerez oceli zajišťuje dlouhodobou odolnost a odolnost proti korozi. Kompaktní design a nízká hmotnost z něj činí ideální řešení pro aplikace, kde jsou důležité prostor a hmotnost.
Údržba a provoz
IVAR J9.622.040 vyžaduje minimální údržbu díky své odolné konstrukci a trvanlivým materiálům. Pravidelné vizuální kontroly by měly být prováděny k zjištění známek opotřebení, koroze nebo úniku. Ventil by měl být provozován v rámci jeho specifikovaných teplotních a tlakových rozsahů, aby byl zajištěn dlouhodobý výkon. Nejsou požadovány konkrétní intervaly údržby, ale ventil by měl být kontrolován během pravidelné údržby systému.
Klíčové kontroly během provozu zahrnují ověření polohy ventilu (otevřený nebo uzavřený), kontrolu úniků na spojkách šroubení a zajištění, že pracovní teplota a tlak jsou v rámci specifikovaných mezí. Pokud ventil ukazuje známky úniku nebo sníženého výkonu, měl by být odstraněn a prohlédnut pro poškození těsnící vložky nebo disku.
Nejčastější otázky
Může být IVAR J9.622.040 použit s parou?
Ne, ventil není vhodný pro parní aplikace kvůli těsnící vložce z FKM, která není navržena pro vysokoteplotní paru.
Které klasifikace šroubení jsou kompatibilní s IVAR J9.622.040?
Ventil je kompatibilní se šroubeními klasifikovanými jako PN16, PN10 nebo PN6 podle EN 1092-1.
Jaká je maximální pracovní teplota pro IVAR J9.622.040?
Ventil je vhodný pro provoz mezi -10°C a +150°C.
Je IVAR J9.622.040 vhodný pro chemické a petrochemické aplikace?
Ano, tělo z nerez oceli a těsnící vložka z FKM zajišťují vhodnost pro použití v chemických a petrochemických prostředích.
Doplňkové parametry
| Kategorie: | BRA.J9.622 FKM - klapky WAFER J9 - nerez |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5 kg |
| Jmenovitá světlost (DN): | DN 40 |
| Typ připojení: | příruba |
| Materiál: | nerez |
| Jmenovitá světlost: | DN 40 |
| Jmenovitý tlak: | PN 16/PN10 |
| Materiál: | tělo a disk - nerez AISI 316 |
| Posledná aktuálizacia ceny: | 25.11.2024 21:18:44 |
