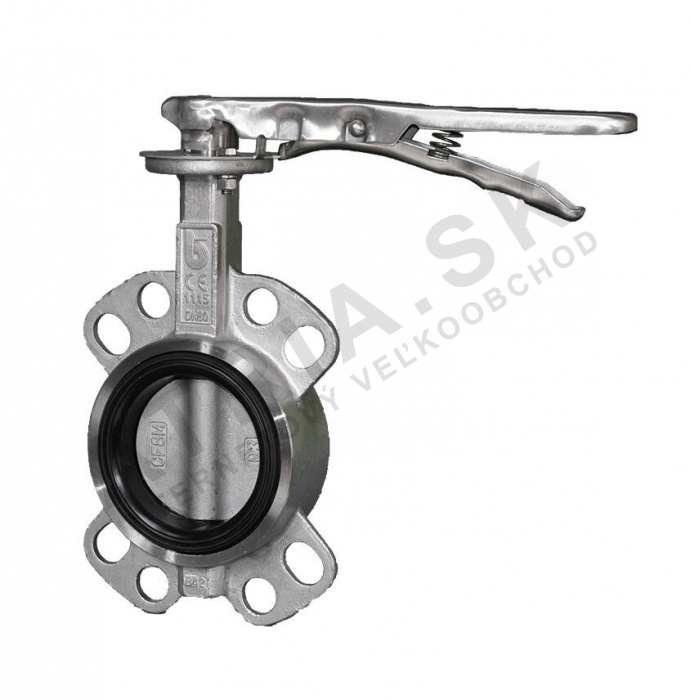

Wafer J9 - ocelový disk z nerez oceli; FKM (Viton) - DN 80; L=46 mm
Kód: J9.622.080Související produkty
Detailní popis produktu
Klapkové ventily typu wafer se často používají v průmyslových a technických aplikacích, kde je potřeba kompaktní a spolehlivý zavírací prvek. Model WAFER J9 je vhodný pro integraci do systémů pro vytápění, větrání a chemický průmysl. Je zvláště vhodný pro aplikace s oleji, uhlíkatými sloučeninami a stlačeným vzduchem. Ventil je navržen pro montáž mezi šroubení a není vhodný pro parní aplikace. Montéři by měli zohlednit rozměry a materiál těsnění při plánování integrace do systému.
Tyto ventily se často vyskytují v systémech HVAC, chemickém zpracování a průmyslových potrubních systémech. Kompaktní design umožňuje montáž i v omezeném prostoru, přičemž zároveň zajišťuje vysokou úroveň těsnosti. Konstrukce z nerez oceli zaručuje odolnost proti korozi, což z něj dělá vhodný prvek pro prostředí s agresivními médiemi.
Technické parametry
| Materiál | Tělo a disk - nerez ocel AISI 316 |
|---|---|
| Jmenovitý průměr | DN 80 |
| Jmenovitý tlak | PN 16/PN10 |
| Hmotnost | 5 kg |
| Kód | J9.622.080 |
| Značka | IVAR |
Montáž a připojení
Ventil se montuje mezi dvě šroubení a vyžaduje plochu šroubení kompatibilní se standardem EN 1092-1. Jmenovitá délka 46 mm by měla být zohledněna při plánování vzdálenosti šroubení. Montéři musí zajistit, že plochy šroubení jsou čisté a bez nečistot před montáží ventilu. Běžnou chybou je nesprávná srovnání šroubení, což může vést k úniku nebo poškození těsnícího materiálu. Ventil by měl být rovnoměrně utažen pomocí momentového klíče, aby se zabránilo přetížení nebo nerovnoměrnému namáhání těsnících částí.Kompatibilita a příslušenství
Model WAFER J9 je kompatibilní s potrubními systémy se šroubením PN 16, PN10 nebo PN6. Není vhodný pro parní aplikace. Při montáži zkontrolujte, zda šroubení a těsnění jsou kompatibilní s parametry ventilu. Pro běžnou montáž není potřeba žádné další příslušenství.Technický pozadí pro projektanty
Model WAFER J9 pracuje jako klapkový ventil, kde disk otáčí pro ovládání průtoku. Disk a tělo z nerez oceli zajišťují odolnost proti korozi a opotřebení, zatímco těsnění FKM zajistí těsné uzavření. Ventil je navržen pro systémy s teplotou od -10°C do +150°C. Výběr materiálu a konstrukce těsnění ovlivňuje životnost a efektivitu ventilu. Kompaktní design umožňuje integraci do systémů s omezeným prostorem, zatímco šroubení zajišťuje bezpečnou a netěsnou funkci.Služba a provoz
Ventil vyžaduje minimální údržbu díky své odolné konstrukci a těsnícímu materiálu. Doporučuje se pravidelně kontrolovat těsnící plochu a spoje šroubení, aby byla zajištěna bezproblémová funkce. V technických datech nejsou uvedena konkrétní období údržby, ale jakékoliv známky opotřebení nebo úniku by měly být okamžitě odstraněny, aby se zabránilo selhání systému.Nejčastější otázky
Lze ventil WAFER J9 použít v parních systémech?
Ne, ventil není vhodný pro parní aplikace. Těsnící materiál a konstrukce jsou navrženy pro práci s kapalinami a plyny v uvedeném teplotním rozsahu.
Jaký je maximální povolený tlak pro tento ventil?
Ventil je označen pro PN 16/PN10, což znamená, že dokáže zvládnout tlak až 16 bar v závislosti na konfiguraci systému.
Je ventil vhodný pro aplikace v chemickém průmyslu?
Ano, konstrukce z nerez oceli a těsnění FKM z něj dělají vhodný prvek pro systémy chemického průmyslu s oleji, uhlíkatými sloučeninami a stlačeným vzduchem.
Jaký je teplotní rozsah pro ventil WAFER J9?
Ventil je navržen pro provoz v teplotním rozsahu od -10°C do +150°C.
Doplňkové parametry
| Kategorie: | BRA.J9.622 FKM - klapky WAFER J9 - nerez |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5 kg |
| Jmenovitá světlost (DN): | DN 80 |
| Typ připojení: | příruba |
| Materiál: | nerez |
| Jmenovitá světlost: | DN 80 |
| Jmenovitý tlak: | PN 16/PN10 |
| Materiál: | tělo a disk - nerez AISI 316 |
| Posledná aktuálizacia ceny: | 25.11.2024 21:18:44 |
