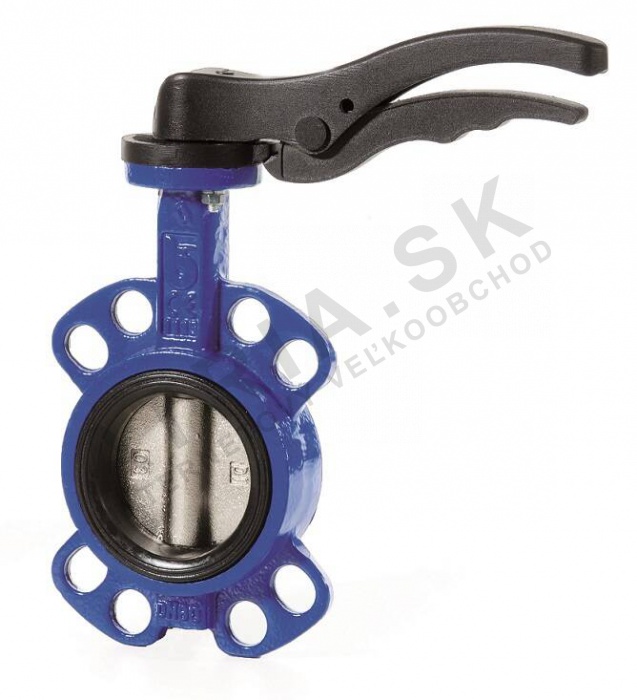

Wafer J9 - Niklový litinový disk; EPDM - DN 40; L=33mm

Detailní popis produktu

Klapy na vložku se často používají v otopných a větracích soustavách pro regulaci a oddělení průtoku kapaliny. Model IVAR WAFER J9 je vhodný pro aplikace jako otopné okruhy, větrací soustavy a distribuce vody. Je instalován mezi šroubeními v systémech, kde je místo omezené, a je ideální pro modernizaci nebo kompaktní instalace. Klapka je navržena tak, aby spolehlivě fungovala v prostředí s kolísajícími teplotami a tlaky, což zajišťuje dlouhodobou spolehlivost v obytných i komerčních budovách.

Při výběru a instalaci této klapky je důležité zvážit provozní podmínky systému a kompatibilitu klapky s médiem, které je dopravováno. Model WAFER J9 je zvláště vhodný pro aplikace s vodou a stlačeným vzduchem, ale není vhodný pro použití s párou nebo olejovými kapalinami. Niklový litinový disk a těsnicí materiál EPDM poskytují dobrý odolnost proti korozi a opotřebení, což z ní dělá odolnou volbu pro široké spektrum instalací.

Technické parametry

Materiál	tělo - litina GJS 400-15
Jmenovitý průměr	DN 40
Jmenovitý tlak	PN 16/PN10
Hmotnost	1,9 kg
Kód	J9.100.040
Značka	IVAR

Technické parametry klapky jsou klíčové pro správné rozměření a výběr. Jmenovitý průměr (DN 40) určuje kapacitu průtoku a kompatibilitu s potrubím systému. Tlaková třída (PN 16/PN10) určuje maximální povolený tlak v provozních podmínkách. Tyto hodnoty zajišťují, že klapka dokáže zvládnout hydraulické požadavky systému bez poruchy.

Instalace a připojení

Klapka IVAR WAFER J9 je instalována mezi dvě šroubení, kde tělo klapky zapadá do mezer mezi nimi. Jmenovitý průměr DN 40 odpovídá rozměru šroubení a klapka musí být zarovnána s otvory pro šrouby šroubení pro bezpečné upevnění. Provázaná teplotní rozsah (-10°C až +120°C) je důležitý pro kompatibilitu s tepelnými podmínkami systému. Během instalace je důležité zkontrolovat, zda jsou šroubení čistá a bez nečistot, aby nedošlo k poškození těsnicího materiálu EPDM. Běžnou chybou je přetížení šroubů, což může způsobit deformaci těla klapky nebo poškození těsnící plochy. Klapku je třeba ovládat pomocí západkového páku, který zajišťuje bezpečnou a stabilní polohu během provozu.

Kompatibilita a příslušenství

Klapka IVAR WAFER J9 je kompatibilní se šroubeními potrubních systémů, které používají šroubení PN 16, PN10 nebo PN6 podle STN EN 1092-1. Je obvykle používána spolu se standardními šrouby a maticemi pro upevnění klapky. K základní instalaci není potřeba žádné další příslušenství, ale je důležité zajistit, že povrchy šroubení jsou správně připraveny před montáží. Klapka není kompatibilní se systémy, které dopravují páru nebo olejové kapaliny, protože tato média mohou v průběhu času degradovat těsnicí materiál EPDM.

Technický pozadí pro projektanty

Klapka IVAR WAFER J9 funguje jako uzavírací klapka, která umožňuje nebo blokuje průtok kapaliny v systému. Tělo klapky je vyrobeno z litiny GJS 400-15, která poskytuje dobrou mechanickou pevnost a odolnost proti tepelné expanzi. Niklový disk zajišťuje hladkou těsnící plochu, zatímco těsnicí materiál EPDM poskytuje flexibilitu a odolnost proti deformaci. Klapka je navržena tak, aby se integrovala do systémů se standardními šroubeními, a její kompaktní design minimalizuje místo potřebné pro instalaci. Rozsah provozních teplot a tlaková třída jsou klíčové faktory, které ovlivňují životnost a účinnost klapky. Správné návrhové řešení by mělo zahrnovat tyto parametry, aby byla zajištěna optimální výkonnost a trvanlivost.Služba a provoz Klapka IVAR WAFER J9 vyžaduje minimální údržbu díky své odolné konstrukci a trvanlivým materiálům. Západkový pák by měl být pravidelně kontrolován, aby se ujistil, že se volně pohybuje a neukazuje známky opotřebení. Těsnící plochu je také důležité pravidelně kontrolovat na případné známky poškození nebo deformace, zejména po dlouhodobém provozu. Pokud je klapka používána v systémech s kolísajícími teplotami, je důležité zajistit, že těsnicí materiál EPDM zůstává flexibilní a nezahuštěje nebo nepraskne. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se pravidelné vizuální kontroly, aby byly identifikovány případné problémy co nejdříve.

Nejčastější otázky

Může být klapka IVAR WAFER J9 použita v párovém systému?
Ne, klapka není vhodná pro párové aplikace.

Je klapka IVAR WAFER J9 kompatibilní se šroubeními různých tlakových tříd?
Ano, klapka může být použita se šroubeními s tlakovou třídou PN 16, PN10 nebo PN6 podle STN EN 1092-1. Je však důležité, aby provozní tlak systému nepřekročil maximální tlakovou třídu klapky 16 bar.

Může být klapka použita v systémech s olejovými kapalinami?
Ne, klapka není doporučována pro použití s olejovými kapalinami nebo uhlíkatými sloučeninami. Tato média mohou degradovat těsnicí materiál EPDM a poškodit integritu klapky v průběhu času.

Jaká je maximální provozní teplota pro klapku IVAR WAFER J9?
Klapka je určena pro provoz v rozmezí od -10°C do +120°C. Překročení tohoto rozsahu může ovlivnit výkon těsnicího materiálu EPDM a celkovou funkčnost klapky.
