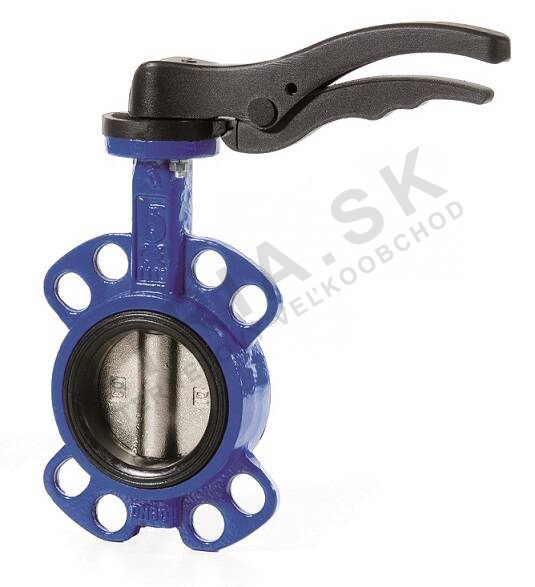

WAFER J9 - ocelový disk; EPDM - DN 25; L=33mm

Detailní popis produktu

Řezné ventily ve formě vložky, jako je model WAFER J9, se běžně používají v otopných, větracích a vodovodních soustavách v obytných i komerčních budovách. Tyto ventily jsou instalovány mezi šroubením potrubí, aby umožnila nebo zablokovala průtok médií, jako je voda nebo stlačený vzduch. Často se vyskytují v systémech HVAC, obytných okruzech teplé a studené vody a průmyslovém vodovodním rozdělování. Kompaktní design a šroubení z něj dělají ideální volbu pro úzká místa a modernizace stávajících systémů, kde jsou již v místě šroubení.

Při instalaci těchto ventilů je důležité zajistit, že plochy šroubení jsou čisté a rovnoběžné, aby se zabránilo úniku. Ventil musí být zarovnán s osou potrubí, aby se vyhnul zatížení těla nebo těsnících komponent. Ventil WAFER J9 není vhodný pro páru nebo olejová média kvůli těsnícímu materiálu EPDM, který se může pod těmito podmínkami poškodit.

Technické parametry

Materiál	tělo - litina GJS 400-15
Jmenovitý průměr	DN 25
Jmenovitý tlak	PN 16/PN10
Hmotnost	1,65 kg
Kód	J9.120.025
Značka	IVAR

Technické parametry ventilu jsou kritické pro správné rozměření a integraci do systému. Jmenovitý průměr DN 25 definuje kapacitu průtoku a kompatibilitu s ostatními komponentami v systému. Jmenovitý tlak PN 16/PN10 určuje maximální povolené pracovní tlaky, což je důležité pro zajištění, že ventil vydrží pracovní podmínky systému bez poruchy. Materiál těla, litina GJS 400-15, poskytuje dostatečnou pevnost a odolnost vůči mechanickému namáhání v běžných otopných a vodovodních aplikacích.Instalace a připojení Ventil WAFER J9 se instaluje mezi dvě šroubení pomocí šroubového spojení. Jmenovitý průměr DN 25 odpovídá velikosti šroubení a ventil musí být zarovnán s otvory pro šrouby. Tělo je navrženo tak, aby se vešlo mezi šroubení PN 16, PN 10 nebo PN 6 podle norem EN 1092-1. Během instalace je důležité zajistit, že plochy šroubení jsou bez nečistot a že ventil není násilně zasunut, což by mohlo poškodit těsnící komponenty. Běžnou chybou je nesprávné zarovnání těla ventilu, což může způsobit nerovnoměrné namáhání těsnícího disku a vést k předčasnému poškození. Je také důležité zohlednit provozní teplotní rozsah -10°C až +120°C, aby těsnící materiál EPDM zůstal efektivní.Kompatibilita a příslušenství Ventil WAFER J9 je kompatibilní se standardními šroubeními PN 16, PN 10 a PN 6. Běžně se používá spolu s dalšími šroubenými komponentami, jako jsou čerpadla, výměníky tepla a roztažné nádoby. Pro standardní instalaci není potřeba žádné další příslušenství, ale je důležité ověřit, že použité šroubení a šrouby jsou kompatibilní s tlakovými a teplotními parametry ventilu. Ventil není vhodný pro použití s párou nebo olejovými médii kvůli těsnícímu materiálu EPDM, který není kompatibilní s uhlíky a oleji.Technický pozadí pro projektanty Ventil WAFER J9 funguje jako řezný ventil tím, že otáčí diskem, který buď umožňuje, nebo zablokuje průtok média. Ocelový disk poskytuje odolnost vůči opotřebení a korozi, zatímco těsnící materiál EPDM zajistí těsné těsnění proti sedlové ploše. Materiál těla, litina GJS 400-15, poskytuje vysokou tahovou pevnost a odolnost vůči nárazům, což z něj dělá vhodný materiál pro použití v otopných a vodovodních systémech. Ventil je navržen tak, aby se integroval do systémů pracujících v teplotním rozsahu -10°C až +120°C. Doba životnosti a účinnost ventilu závisí na kvalitě instalace, zarovnání šroubení a kompatibilitě médií s těsnícím materiálem.Údržba a provoz Ventil WAFER J9 vyžaduje minimální údržbu díky jednoduchému návrhu a odolným materiálům. Pravidelně se kontrolovat, zda jsou šrouby šroubení utažené správným momentem a zda neexistuje únik kolem těsnící oblasti. Pokud je ventil používán v systémech s kolísajícím tlakem nebo teplotou, je důležité sledovat stav těsnícího materiálu EPDM na známky degradace. Nejsou poskytovány konkrétní intervaly údržby, ale ventil by měl být kontrolován během pravidelné údržby systému.Nejčastější otázky

Může být ventil WAFER J9 připojen k šroubením PN 6?
Ano, ventil je kompatibilní se šroubeními PN 6 podle norem EN 1092-1, pokud jsou plochy šroubení čisté a rovnoběžné.

Je těsnící materiál EPDM vhodný pro použití s teplou vodou?
Ano, materiál EPDM je vhodný pro teploty až do +120°C, což z něj dělá vhodný materiál pro aplikace s teplou vodou a vytápěním.

Může být ventil WAFER J9 použit v párových systémech?
Ne, ventil není vhodný pro páru nebo média obsahující oleje nebo uhlíky, protože těsnící materiál EPDM se může pod těmito podmínkami poškodit.

Jaký je maximální pracovní tlak ventilu WAFER J9?
Ventil má jmenovitý tlak PN 16, což znamená, že může vydržet maximální pracovní tlak 16 bar za běžných provozních podmínek.
