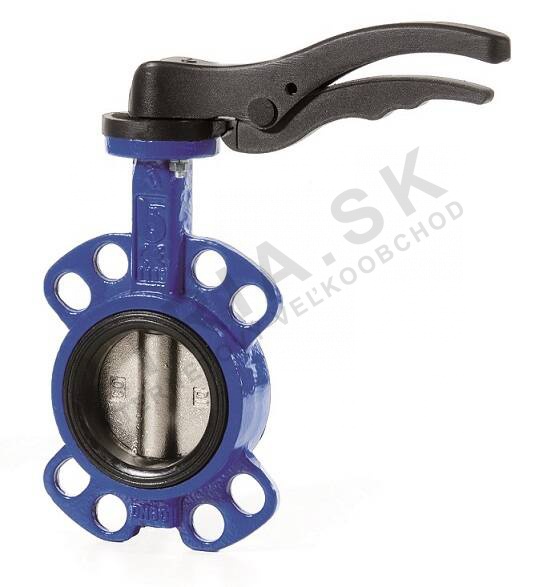

WAFER J9 - ocelový disk; EPDM - DN 40; L=33mm

Detailní popis produktu

Tento diskový uzavírací ventil ve formě kroužku se běžně používá v centrálních otopných systémech, větracích jednotkách a vodních distribučních sítích. Je navržen pro aplikace s neagresivními kapalinami, jako je pitná voda, ohřátá voda a stlačený vzduch. Kompaktní design a minimální osová délka z něj dělají vhodný prvek pro úzká místa mezi šroubením v potrubních systémech. Montéžníci by měli zajistit, že ventil bude plně otevřený během instalace a že povrchy šroubení jsou čisté a rovnoběžné, aby se zabránilo úniku. Ventil není vhodný pro páru nebo olejové kapaliny kvůli těsnícímu materiálu EPDM.

Teplotní rozsah je od -10°C do +120°C, což z něj dělá vhodný prvek pro studené i teplé vodní systémy. Ventil se často instaluje v obytných a komerčních budovách, kde omezené místo vyžaduje řešení s nízkým profilem. Dá se snadno integrovat do standardních PN 16 nebo PN 10 šroubení a je kompatibilní s většinou potrubních systémů s komponentami z litiny nebo nerezové oceli. Materiál těla zajišťuje odolnost za běžných provozních podmínek, zatímco ocelový disk brání korozi a opotřebení.

Technické parametry

Instalace a připojení

Při instalaci musí být ventil umístěn mezi dvě šroubení stejné tloušťky a rovnoběžné. Osová délka 33 mm umožňuje úzké rozmístění v šroubení. Ventil by měl být plně otevřený během instalace, aby nedošlo ke poškození těsnící plochy. Zajistěte, že šroubení je rovnoměrně utaženo, aby nedošlo ke zkroucení. Běžné chyby při instalaci zahrnují nesrovnání šroubení, což může způsobit nerovnoměrné namáhání těla ventilu a úniky. Vždy ověřte, že systémový tlak nepřekročí jmenovitý limit PN 16/PN10 po instalaci.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními PN 16 a PN 10 šroubeními. Vyžaduje odpovídající šroubení a šrouby pro bezpečnou instalaci. Další komponenty, jako jsou těsnění nebo těsnící kroužky, by měly být vybrány podle typu kapaliny a provozních podmínek. Pro standardní instalaci nejsou potřeba žádné konkrétní příslušenství. Související produkty zahrnují standardní šroubení a těsnící sady vhodné pro materiál EPDM.

Technický pozadí pro projektanty

Ventil funguje tím, že se otáčí disk, který buď umožňuje nebo zabraňuje průtoku. Těsnící kroužek EPDM zajistí těsné uzavření, když je disk v uzavřené poloze. Materiál těla, tvárná litina GJS 400-15, poskytuje dostatečnou sílu a odolnost vůči mechanickému namáhání. Ocelový disk zajišťuje odolnost proti korozi a udržuje svou integritu v průběhu času. Pro optimální výkon by měl být ventil instalován v přímém úseku potrubí bez turbulence nebo vibrací. Teplotní rozsah a limity tlaku by měly být zohledněny při návrhu rozložení systému, aby se zabránilo předčasnému poškození.

Služba a provoz

Doporučuje se pravidelné vizuální kontroly na případné známky úniku nebo opotřebení. Kromě těchto kontrol není potřeba žádná plánovaná údržba. Ujistěte se, že ventil není ovládán s nadměrnou silou, aby nedošlo ke poškození disku nebo těsnícího kroužku. Pokud se ventil stane obtížně ovladatelný, demontujte a zkontrolujte vnitřní komponenty na přítomnost nečistot nebo opotřebení. Těsnící materiál EPDM by měl být vyměněn, pokud ukazuje známky tvrdnutí nebo trhlin. Ventil by měl být plně otevřený během období nečinnosti, aby se zabránilo přichycení disku k těsnící ploše.

Nejčastější otázky

Může být tento ventil použit v párových systémech?
Ne, tento ventil není vhodný pro párové systémy kvůli těsnícímu materiálu EPDM, který může degradovat při vysokých teplotách a za párových podmínek.

Může být tento ventil použit v systémech s pitnou vodou?
Ano, ventil je certifikován pro použití s pitnou vodou, pokud instalace a údržba dodržují relevantní normy pro systémy s pitnou vodou.

Jaká je maximální povolená provozní teplota?
Maximální povolená provozní teplota je +120°C. Překročení tohoto limitu může ovlivnit výkon těsnícího materiálu a zkrátit životnost ventilu.
