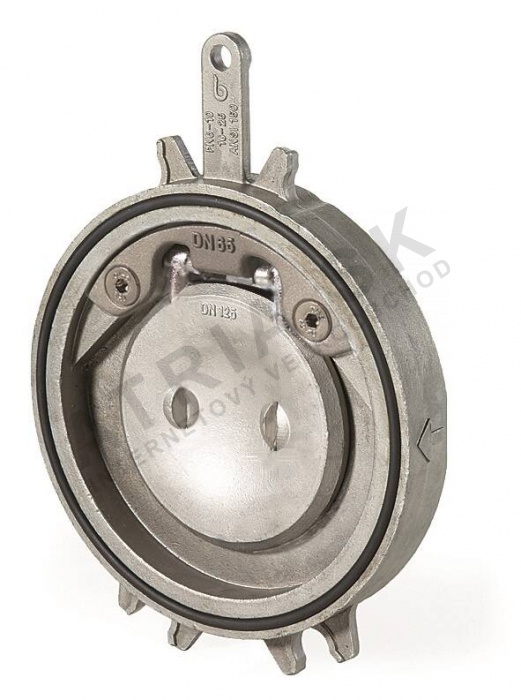

Horizontální šroubený zpětný ventil - řada 06 nerez ocel - bez pružiny - DN 100; L=23,5mm

Detailní popis produktu

Horizontální šroubené zpětné ventily jsou základními komponenty v průmyslových a komerčních systémech HVAC, kde zabrání zpětnému průtoku v potrubních okruzích. Tento ventil se běžně používá ve vytápěcích a chladičích systémech, vodovodních liniích a v okruzích stlačeného vzduchu nebo olejů. Je zvlášť vhodný pro instalace, kde musí být tok médií udržován v jednom směru bez potřeby dalších řídicích mechanismů. Kompaktní design a konstrukce z nerez oceli z něj dělají ideální volbu pro prostředí vyžadující odolnost proti korozi a dlouhodobou spolehlivost.

Instalatéři pracující v oblasti HVAC, kanalizace a průmyslových aplikací budou mít tento ventil vhodný pro integraci do systémů s nominálním tlakem PN 6. Ventil je navržen pro montáž mezi šroubeními a je kompatibilní se standardními rozměry šroubení. Je důležité zajistit, že prostředí instalace nepřekročí maximální provozní teplotu +200°C a že médium neobsahuje páru nebo překročí 50% obsah glykolu.

Technické parametry

Materiál - tělo	Nerez ocel A351 CF8M
Nominální průměr	DN 100
Nominální tlak	PN 6
EAN	900692531236
Hmotnost	2,355 kg
Kód	I06623100
Značka	IVAR

Nominální průměr DN 100 definuje velikost potrubního připojení a je zásadní pro rozměrování systému. Nominální tlak PN 6 určuje schopnost ventilu odolat vnitřnímu tlaku za běžných provozních podmínek. Tyto parametry jsou klíčové pro zajištění kompatibility s existujícím potrubím a pro výběr správného ventilu pro danou aplikaci.

Instalace a připojení

Tento ventil se instaluje mezi dvě šroubení pomocí standardních rozměrů šroubení. Připojení musí být ověřeno pro správné zarovnání a těsnost, aby se zabránilo únikům. Typ šroubení musí být kompatibilní s tlakovou klasifikací systému (PN 6). Během instalace je důležité zajistit, že ventil je namontován ve správné poloze, s indikací směru průtoku na těle. Běžné chyby při instalaci zahrnují nesprávné zarovnání šroubení, nedostatečné ověření těsnící plochy a nesprávné utažení šroubů. Vždy zkontrolujte technickou dokumentaci výrobce pro konkrétní pokyny k instalaci.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s šroubenými potrubními systémy pracujícími na PN 6. Je vhodný pro použití s vodou, roztoky glykolu až do 50 %, stlačeným vzduchem, oleji a uhlíkatými sloučeninami. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Pro specifické aplikace se doporučuje ověřit kompatibilitu s komponentami systému, jako jsou čerpadla, filtry a řídicí ventily.

Technický pozadí pro projektanty

Ventil funguje tak, že umožňuje průtok médií v jednom směru a automaticky se uzavírá při obráceném průtoku. Tělo z nerez oceli (A351 CF8M) poskytuje vysokou odolnost proti korozi a mechanickému namáhání. Disk je vyroben z téhož materiálu, což zajišťuje odolnost a kompatibilitu s médiem. Těsnící plocha používá PTFE, který poskytuje těsné uzavření a nízký třecí odpor. Absence pružiny zjednodušuje konstrukci a zajišťuje hladký provoz. Ventil je vhodný pro integraci do systémů, kde teplota médií sahá od -20°C do +200°C. Doba životnosti a účinnost závisí na chemickém složení médií, teplotních a tlakových podmínkách.

Služba a provoz

Ventil vyžaduje minimální údržbu díky jednoduché konstrukci a odolným materiálům. Pravidelně se provádí kontroly, aby byla těsnící plocha bez nečistot a šroubení byla bezpečně utažena. V technické dokumentaci nejsou uvedena konkrétní období údržby. Pokud ventil ukazuje známky úniku nebo snížené výkonnosti, měl by být prohlédnut na opotřebení nebo poškození těsnících komponent. V takových případech může být nutné vyměnit těsnění z PTFE nebo disk.

Nejčastější otázky

Může být tento ventil použit ve společenských systémech?
Ne, ventil není vhodný pro aplikace s párou, jak je uvedeno v technické dokumentaci.

Jaká je maximální provozní teplota ventilu?
Ventil může pracovat při teplotách až do +200°C, jak je uvedeno v technických parametrech.

Je tento ventil vhodný pro roztoky glykolu?
Ano, ventil je vhodný pro vodu s obsahem glykolu až do 50 %, ale ne pro vyšší koncentrace.

Může být ventil použit v aplikacích s obráceným průtokem?
Ne, ventil je navržen tak, aby umožňoval průtok pouze v jednom směru a automaticky se uzavře při obráceném průtoku.
