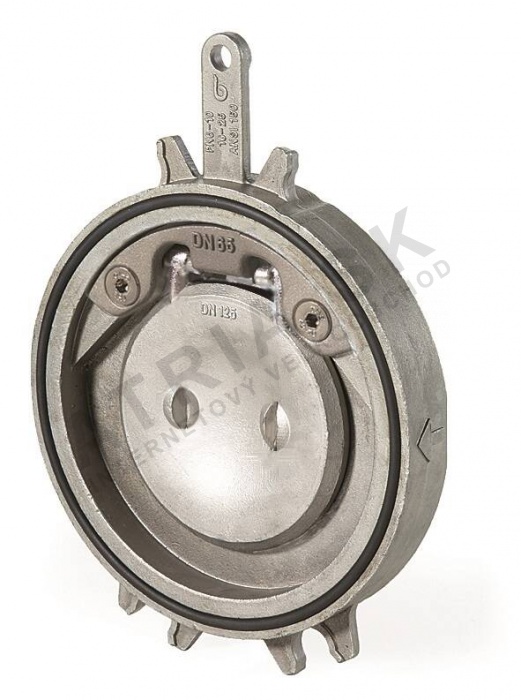

Svražový kulový kohout horizontální – série 06 nerez ocel – bez pružiny – DN 65; L=18,5 mm

Detailní popis produktu

Svražové kulové kohouty jsou zásadní komponenty v průmyslových a komerčních systémech s kapalinami, které zajistí jednosměrný tok a zabrání zpětnému proudění. Tato varianta se běžně používá ve vytápěcích, větracích a klimatizačních systémech, distribuci vody, systémech stlačeného vzduchu a při dopravě olejů a uhlovodíků. Instalatéři i projektanti musí zohlednit rozsah pracovních teplot, materiálovou kompatibilitu a typ spojení, aby zajistili správnou integraci do systému.

Při montáži mezi svražemi tento kohout poskytuje spolehlivé těsnění a řízení toku. Je zvláště vhodný pro prostředí, kde je vyžadována odolnost proti korozi, jako například v chemickém nebo průmyslovém provozu. Absence pružinového mechanismu snižuje složitost a potenciální místa poruch, což z něj dělá vhodný produkt pro aplikace, kde je důležitá nízká údržba.

Technické parametry

Jmenovitý průměr (DN 65) určuje velikost potrubního systému, do kterého lze kohout integrovat, zatímco jmenovitý tlak (PN 6) definuje maximální tlak, který kohout vydrží za běžných provozních podmínek. Materiál (nerezová ocel) zajišťuje odolnost proti korozi a je vhodný pro širokou škálu tekutin. Tyto parametry jsou klíčové pro správné rozměření a výběr produktu, aby odpovídaly požadavkům systému.

Montáž a spojení

Montáž tohoto svražového kulového kohoutu se provádí mezi dvěma svražemi podle normy STN EN 1092-1. Konektor musí být zarovnán vodorovně a povrchy svraž musí být čisté a bez nečistot, aby bylo zajištěno těsné spojení. Velikost spojení je DN 65 a svraže musí být kompatibilní s klasifikací PN 6, PN 10 nebo PN 16. Během montáže je důležité ověřit, že svražové šrouby jsou rovnoměrně utažené, aby nedošlo ke zkroucení nebo úniku. Běžnou chybou je nesprávné utažení šroubů, což může vést ke zkroucení svraž a narušení těsnosti.

Kompatibilita a příslušenství

Tento kohout je kompatibilní se systémy pracujícími v rozmezí teplot od -20 °C do +200 °C. Je vhodný pro použití s vodou obsahující až 50 % glykolu, ale není doporučován pro parní aplikace. Pro standardní montáž není třeba žádné další příslušenství. Montéři však musí zajistit, že svraže a těsnění, které použijí, jsou kompatibilní s parametry kohoutu.

Technický pozadí pro projektanty

Kohout funguje tak, že umožňuje pohyb tekutiny v jedné směru a automaticky se uzavře při zjištění opačného toku. Tělo z nerezové oceli (AISI 351 CF8M) poskytuje vysokou odolnost proti korozi a mechanickému namáhání. Disk je vyroben ze stejného materiálu, což zajišťuje dlouhou trvanlivost. Absence pružiny snižuje riziko mechanické selhání a zaručuje konzistentní výkon v širokém rozsahu provozních podmínek. Účinnost kohoutu je závislá na kvalitě svražového spojení a integrity těsnicích ploch.

Servis a provoz

Doporučuje se pravidelná kontrola svražového spojení a těsnicích ploch, aby byl zajištěn bezproblémový provoz. Minimální zpětný tlak potřebný pro správné uzavření kohoutu je 0,3 bar. Pokud systém často prochází tlakovými kolísaními, měly by se provádět další kontroly, aby byl kohout funkční. V technických datech nejsou uvedena konkrétní servisní intervaly, ale během rutinní údržby by měly být prováděny vizuální kontroly a funkční testy.

Nejčastější otázky

Lze tento kohout použít v parních systémech?
Ne, tento kohout není vhodný pro parní aplikace. Technická data explicitně uvádí, že není doporučován pro páru.

Jaká je maximální provozní teplota?
Kohout je schopen fungovat až do +200 °C. Nad touto teplotou může být ohrožena jeho funkčnost a materiálová celistvost.

Je tento kohout vhodný pro tekutiny s glykolem?
Ano, kohout je kompatibilní s vodou obsahující až 50 % glykolu. To z něj dělá vhodný produkt pro určité vytápěcí a chlazení systémy.

Jaký je minimální zpětný tlak pro těsnění?
Minimální zpětný tlak pro správné těsnění je 0,3 bar. To zajistí, že disk efektivně uzavře při detekci opačného toku.
