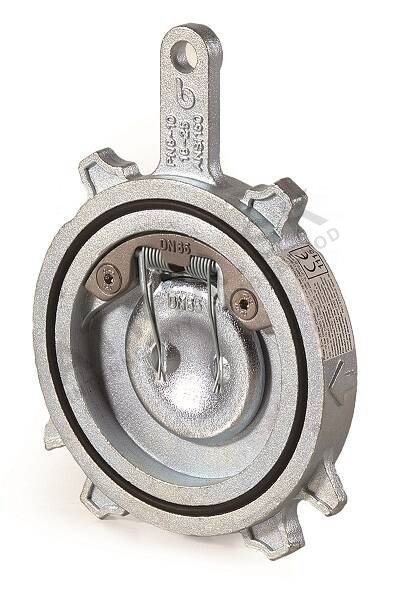

Horizontální šroubený zpívadlový ventil - série M6 - s pružinou - DN 150; L=34,5 mm

Detailní popis produktu

Horizontální šroubené zpívadlové ventily jsou základními komponentami v systémech, kde je potřeba jednosměrného průtoku k zabránění návratnému průtoku. Často se instalují do systémů HVAC, rozdělovacích sítí vody, systémů stlačeného vzduchu a průmyslových okruhů kapalin. V obytných i komerčních budovách zajistí tyto ventily, že média jako voda, směsi glykolu a oleje proudí ve správném směru bez návratného průtoku. Instalatéři i návrháři musí při výběru zpívadlového ventilu pro integraci do systému zohlednit jmenovitý průměr, tlakové hodnocení a kompatibilitu materiálů.

Tyto ventily jsou zvláště užitečné v aplikacích, kde mohou kolísání tlaku nebo vypnutí čerpadel způsobit návratný průtok. Mechanismus uzavírání s pružinou zajistí rychlé uzavření, což snižuje riziko poškození systému nebo neefektivitu. Ventil je vhodný pro instalaci mezi šrouby a musí být správně zarovnaný, aby byla zachována celistvost systému a zabráněno úniku. Rozsah provozních teplot a kompatibilita médií jsou klíčovými faktory pro určení vhodnosti ventilu pro konkrétní aplikaci.

Technické parametry

Materiál: - tělo	Uhlíková ocel A216 WCB
Jmenovitý průměr	DN 150
Jmenovité tlakové hodnocení	PN 6
EAN	8595145910328
Hmotnost	4,962 kg
Kód	M6430150
Značka	IVAR

Jmenovitý průměr (DN 150) určuje velikost spojení potrubí a průtokovou kapacitu ventilu. Tlakové hodnocení (PN 6) udává maximální povolený pracovní tlak za běžných provozních podmínek. Materiál těla a klapky (uhlíková ocel) ovlivňuje trvanlivost a odolnost proti korozi ventilu, což ho způsobuje vhodným pro použití s vodou a směsemi glykolu. Tyto parametry jsou klíčové pro správné rozměření a výběr, aby ventil spolehlivě fungoval v systému.

Instalace a připojení

Tento ventil se instaluje mezi dvě šrouby dle normy STN EN 1092-1. Jmenovitý průměr (DN 150) musí odpovídá velikosti šroubu, aby bylo zajištěno pevné připojení. Ventil musí být horizontálně zarovnaný, aby správně fungoval pružinový mechanismus klapky. Během instalace by měl technik ověřit, že povrchy šroubů jsou čisté a bez nečistot, aby byl zajištěn těsný kontakt. Běžné chyby instalace zahrnují špatné zarovnání, nesprávnou velikost šroubu nebo nedostatečnou kontrolu těsnicího kroužku na poškození. Po instalaci by měl systém být testován na úniky a na správnou funkci zpívadlového ventilu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se systémy HVAC, vodovody, systémy stlačeného vzduchu a průmyslové okruhy kapalin. Je vhodný pro použití s vodou obsahující až 50 % glykolu, ale není doporučen pro parní aplikace. Při instalaci zkontrolujte, zda jsou šrouby a těsnicí materiály kompatibilní s tlakovým a teplotním hodnocením ventilu. Pro standardní instalaci nejsou potřeba žádná další příslušenství, ale návrháři by měli ověřit kompatibilitu ventilu s konfigurací celého systému.

Technický pozadí pro návrháře

Ventil umožňuje průtok v jednom směru a automaticky se uzavírá při detekci návratného průtoku. Pružinový mechanismus zajistí rychlé uzavření, což snižuje riziko návratného průtoku. Tělo a klapka jsou vyrobeny z uhlíkové oceli (A216 WCB), která poskytuje dobrou mechanickou pevnost a odolnost proti opotřebení. Těsnicí kroužek je vyroben z NBR, což je vhodné pro vodu a směsy glykolu, ale ne pro vysokoteplotní nebo parní aplikace. Ventil je navržen pro integraci do systémů se šrouby PN 6, PN 10 nebo PN 16, v závislosti na požadavcích aplikace. Rozsah provozních teplot a kompatibilita médií jsou klíčové faktory pro určení vhodnosti ventilu pro konkrétní systém.

Služba a provoz

Ventil vyžaduje minimální údržbu, ale by měl být pravidelně kontrolován na známky opotřebení nebo poškození. Těsnicí kroužek a pružina by měly být kontrolovány na integrity a těsnicí spoje by měly být ověřeny na utěsnění. Minimální zpětný tlak potřebný pro uzavření je 0,3 bar a ventil by měl být testován za provozních podmínek, aby byla zajištěna spolehlivá výkonnost. Pokud systém často prochází kolísáním tlaku nebo návratným průtokem, ventil by měl být kontrolován častěji, aby byla zajištěna bezporuchová funkce.

Příbuzné otázky

Může být tento ventil použit s vodou obsahující 50 % glykolu?
Ano, ventil je vhodný pro použití s vodou obsahující až 50 % glykolu. Těsnicí kroužek z NBR poskytuje dostatečnou kompatibilitu s touto směsí.

Je tento ventil vhodný pro parní aplikace?
Ne, ventil není doporučen pro použití s párou. Těsnicí kroužek a materiály nejsou navrženy pro vysokoteplotní parní prostředí.

Jaký je minimální zpětný tlak potřebný pro uzavření ventilu?
Minimální zpětný tlak potřebný pro uzavření je 0,3 bar. To zajistí, že pružinový mechanismus funguje správně a zabrání návratnému průtoku.

Může být tento ventil nainstalován ve svislé poloze?
Ne, ventil je navržen pro horizontální instalaci. Svislá instalace může ovlivnit funkci pružinového uzavíracího mechanismu a ohrozit výkon systému.
