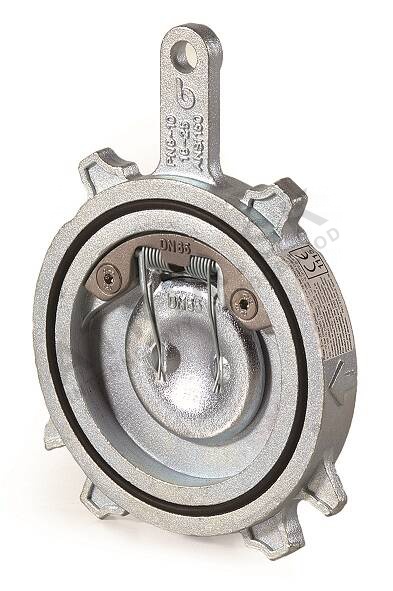

Horizontální šroubený zpětný ventil - série M6 - se střechou - DN 200; L=36mm

Detailní popis produktu

Horizontální šroubené zpětné ventily jsou zásadní komponenty v tekutinových systémech, kde je třeba udržovat jednosměrný tok. Tento ventil se často používá v průmyslových a komerčních budovách, zejména v systémech HVAC, vodovodních sítích a procesních potrubích s nevolatilními kapalinami a plyny. Instalatéři pracující na těchto systémech narazí na tento typ ventilu během komise, údržby nebo modernizace systému. Jeho kompaktní design a odolná konstrukce z něj dělají vhodný prvek pro úzce prostor a dlouhodobou provozní spolehlivost.

Ventil zajišťuje, že médium proudí pouze jednou cestou, zabrání zpětnému průtoku, který by mohl vést ke škodám systému nebo nízké efektivitě. Často se vyskytuje v uzavřených kruhových vytápěcích systémech, v potrubích pod tlakem a v linkách stlačeného vzduchu. Disk s podporou střechy poskytuje spolehlivé těsnění, i když v potrubí zůstává nízký zbytkový tlak po vypnutí.

Technické parametry

Materiál: - tělo	Uhlíková ocel A216 WCB
Nominální průměr	DN 200
Jmenovitý tlak	PN 6
EAN	8595145910335
Hmotnost	8,545 kg
Kód	M6430200
Značka	IVAR

Nominální průměr (DN 200) určuje velikost potrubního připojení, zatímco jmenovitý tlak (PN 6) definuje maximální povolený pracovní tlak za standardních podmínek. Tyto parametry jsou klíčové pro výběr správné velikosti ventilu a zajištění kompatibility s existujícím potrubím. Rozsah pracovních teplot (-20°C až +100°C) má vliv na vhodnost systému, zejména v prostředích s sezónními teplotními změnami.

Instalace a připojení

Při instalaci tohoto ventilu zajistěte, že potrubí je čisté a bez nečistot. Zalijte plochy šroubení a umístěte ventil mezi dvě šroubení podle zadaného vzoru šroubů. Ventil lze namontovat ve vodorovné poloze. Zkontrolujte, zda jsou plochy šroubení rovnoběžné a rovnoměrně utažené, aby nedocházelo k únikům. Běžné chyby při instalaci zahrnují špatné zarovnání, přetížení šroubů nebo použití nesprávných tesnicích kroužků. Vždy potvrďte, že klasifikace šroubení (PN6 až DN 250, PN10/PN16 jinak) odpovídá požadavkům systému.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s šroubenými potrubními systémy pracujícími podle standardů PN6, PN10 nebo PN16. Pro správné těsnění použijte tesnicí kroužky vhodné pro pracovní médium a teplotu. Další komponenty, jako jsou šroubení, šrouby a matice, je třeba zakoupit zvlášť podle třídy šroubení a materiálu systému. Ujistěte se, že všechny komponenty splňují příslušné normy EN 1092-1 pro rozměrovou přesnost a mechanickou odolnost.

Technický pozadí pro projektanty

Ventil pracuje na jednoduchém, ale efektivním principu: při obráceném průtoku se disk pohybuje proti sedlu, uzavírá průchod. Tělo z uhlíkové oceli poskytuje dobrou mechanickou odolnost a odolnost proti opotřebení, zatímco těsnící kroužek z NBR materiálu poskytuje flexibilitu a odolnost při středních teplotách. Střecha (AISI 302 nerezová ocel) pomáhá rychlému uzavření, což snižuje riziko obráceného průtoku. Dlouhodobá spolehlivost závisí na kvalitě médií, absence abrazivních částic a konzistentních provozních podmínkách v rámci stanovených mezí.

Údržba a provoz

Pravidelná kontrola je doporučena, aby bylo zajištěno správné fungování ventilu. Zkontrolujte příznaky koroze, opotřebení disku nebo sedla a úniky kolem šroubení. Minimální zpětný tlak potřebný k uzavření ventilu je 0,3 bar. Pokud systém často prochází tlakovými kolísáními nebo obsahuje částice, mohou být potřeba častější kontroly. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale abnormální hluk nebo snížená těsnost by měly vyvolat vyšetření.

Nejčastější otázky

Může ventil zvládnout glykolová média?
Tento ventil je vhodný pro vodu smíšenou s až 50 % glykolem. Glykol snižuje riziko zamrznutí v zimním klimatu, ale neovlivňuje těsnost ventilu.

Je ventil kompatibilní s parním využitím?
Ne, tato verze není vhodná pro páru. Těsnící materiál a pracovní teplotní limit brání bezpečnému provozu s nasycenou nebo přehřátou párou.

Jaký je minimální diferenciální tlak potřebný k uzavření ventilu?
Je třeba minimální zpětný tlak 0,3 bar, aby se disk správně uzavřel a zabránil obrácenému průtoku.

Může být ventil nainstalován svisle?
Přestože je ventil primárně navržen pro vodorovné montáž, vertikální montáž je možná, pokud směr průtoku odpovídá označenému vstupu a výstupu ventilu a střecha není ovlivněna tíhou.
