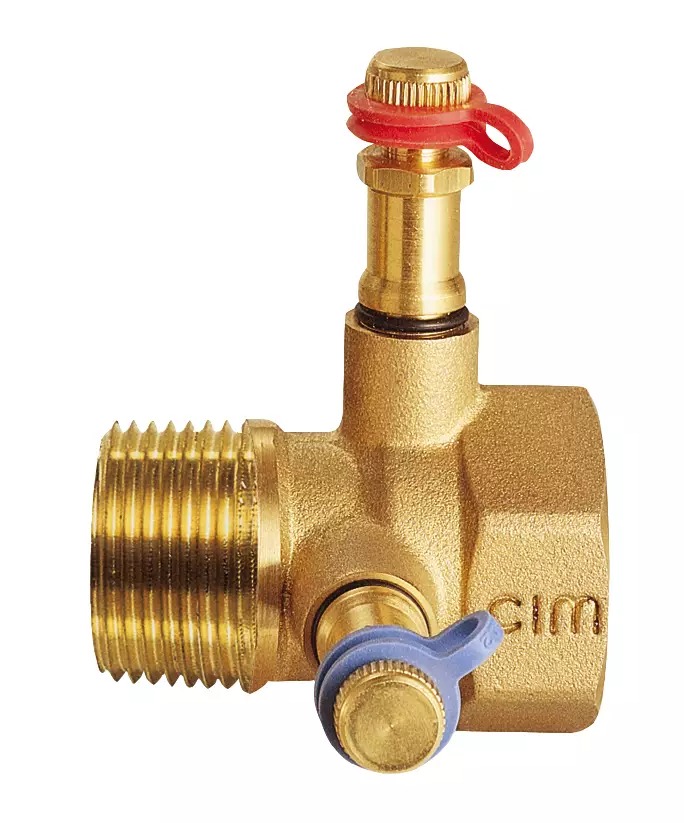

Měřicí a odtokové šroubení - pro vyvažovací ventil - 2 palce; Kv 47,35

Detailní popis produktu

Tento komponent se běžně používá v hydronických otopných a sanitárních soustavách během vyvažování. Instalatéři pracující na bytových nebo komerčních budovách používají taková šroubení k přesnému měření průtoků a provádění odtoku systému při potřebě. Toto zařízení se často nachází v centrálních otopných okruzích, v systémech podlahového vytápění a v průmyslových potrubích, kde je přesná kontrola průtoku tekutin zásadní. Při montáži tento díl technik zajistí správné zarovnání s vyvažovacím ventilem a ověří integritu hydraulického okruhu.

Je také používáno spolu s diagnostickými nástroji k hodnocení výkonu vyvažovacího ventilu a ověření, že systém pracuje v rámci specifikovaných parametrů návrhu. Tímto způsobem se udržuje energetická účinnost a zabrání se přetížení čerpadel nebo otopných těles. Šroubení musí být nainstalováno v místě přístupném pro pravidelné prohlídky a údržbu.

Technické parametry

Materiál	Mosaz CW602N-M
Prováděcí teplota	-10 °C
Jmenovitý tlak	PN 20
Kód	721200
Značka	IVAR

Jmenovitý tlak PN 20 označuje maximální povolený tlak, který šroubení vydrží za běžných provozních podmínek. Rozsah provozních teplot od -10 do 120 °C umožňuje jeho použití v systémech studené i teplé vody. Specifikace materiálu, mosaz CW602N-M, poskytuje odolnost proti korozi a mechanickému opotřebení, což ho způsobí vhodný pro dlouhodobé použití v tlakových prostředích.

Montáž a připojení

K montáži šroubení je třeba zarovnat ho s závitovou vývodkou vyvažovacího ventilu a zabezpečit vhodnými kleštěmi. Zajistěte, že spojení je utaženo podle doporučení výrobce vůči netěsnostem. Před montáží zkontrolujte, zda jsou všechny spojovací plochy čisté a bez nečistot. Běžnou chybou je špatné zarovnání závitů, což může vést ke poškození šroubení nebo těla ventilu. Ověřte, že šroubení je nainstalováno přímo v ose s ventilem a že systém je vyrovnán tlaku před zahájením montážního procesu.

Kompatibilita a příslušenství

Toto šroubení je kompatibilní pouze s vyvažovacími ventily IVAR CIM 727. Při objednávání se ujistěte, že odpovídající vyvažovací ventil je k dispozici pro integraci. Další komponenty, jako jsou tlakové manometry nebo průtokové měřidla, mohou být potřeba zakoupit zvlášť v závislosti na diagnostických požadavcích systému.

Technický pozadí pro projektanty

Šroubení slouží jako rozhraní mezi vyvažovacím ventilem a měřicími přístroji. Umožňuje omezené uvolnění tekutiny k usnadnění testování a úpravy systému. Mosazná slitina CW602N-M poskytuje dobrý poměr pevnosti k hmotnosti a udržuje konstrukční integritu při tepelné expanzi a kontrakci. Jmenovitý tlak PN 20 zajišťuje kompatibilitu s systémy pracujícími za středních tlaků. Dlouhodobá účinnost závisí na udržení čistoty vnitřního průtoku a vyhýbání se vystavení agresivním médiím mimo povolené specifikace.

Údržba a provoz

Pravidelně šroubení prohlédněte na případné známky netěsnosti, koroze nebo mechanického namáhání. V případě potřeby vyčistěte vnitřní povrch měkkým houbkou a neabrazivním rozpouštědlem. V technické dokumentaci nejsou uvedena plánovaná období údržby. Jakékoliv odchylky během provozu by měly vyvolat okamžitou prohlídku a v případě potřeby výměnu.

Nejčastější otázky

Může být toto šroubení použito s vyvažovacími ventily jiných výrobců?
Ne, je specificky navrženo pro použití s vyvažovacími ventily IVAR CIM 727.

Jaká je maximální povolená teplota pro trvalý provoz?
Šroubení je určeno pro trvalý provoz až do 120 °C.

Je možné integrovat toto šroubení s digitálními systémy pro sledování průtoku?
Ano, za předpokladu, že systém obsahuje vhodné senzory a rozhraní pro měření.

Jaké jsou důsledky překročení jmenovitého tlaku?
Překročení jmenovitého tlaku PN 20 může vést k konstrukčnímu selhání nebo netěsnosti, což vyžaduje okamžité vypnutí a prohlídku.
