Bojlerový modul MIX 3 - směšovaný s přetlakovým ventilem - DN 32; DAB.EVOSTA 2 40-70/180
Kód: 55A62081ASouvisející produkty
Detailní popis produktu

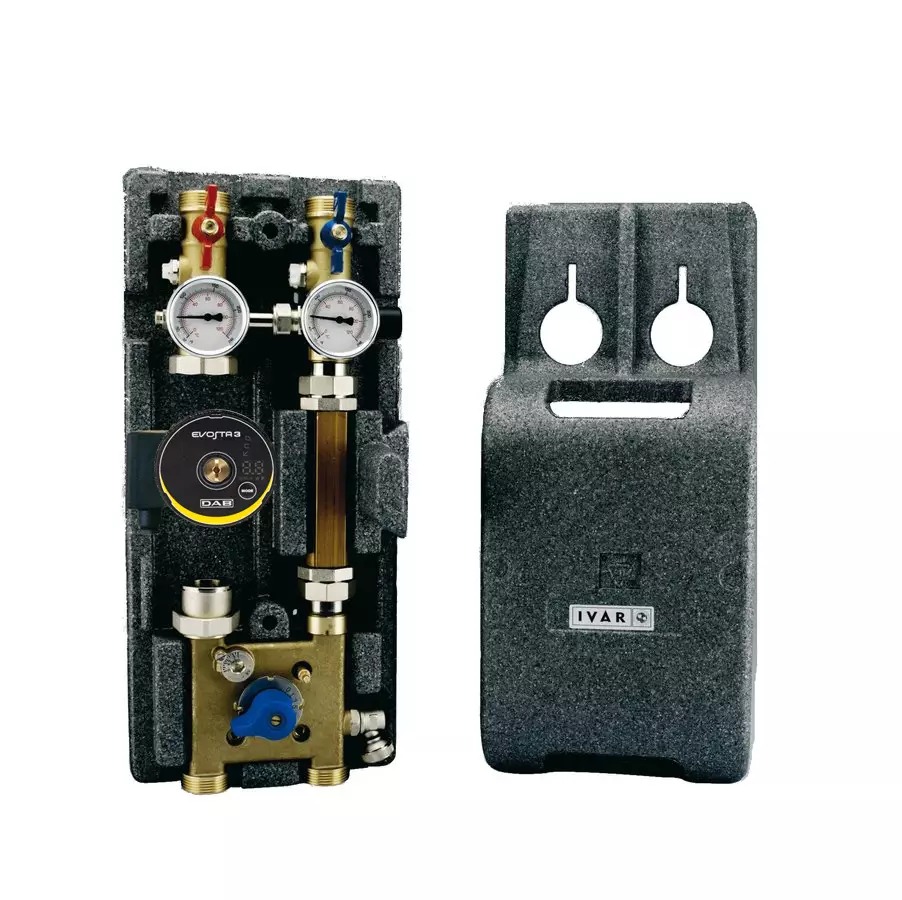

Bojlerový modul IVAR MIX 3 se běžně používá v bytových a komerčních otopných soustavách k regulaci a distribuci teplé vody. Je vhodný pro instalace, kde bojler vyžaduje dedikovanou jednotku pro směšování a oběh, aby udržoval rovnováhu soustavy a tepelnou účinnost. Instalatéři pracují s tímto modulem v centrálních otopných soustavách, kde je připojen k bojleru a distribuční síti, aby zajistil stabilní řízení teploty a správu průtoku. Modul je navržen k integraci do soustav s nominálním tlakem PN 10 a provozními teplotami až +120 °C.
Jako směšovaný bojlerový modul kombinuje více komponent do jediné jednotky, čímž zmenšuje složitost instalace a zvyšuje spolehlivost soustavy. Je zvláště užitečný v systémech, kde je místo omezené nebo kde je preferováno kompaktní, předem sestavené řešení. Modul je vhodný jak pro nové instalace, tak pro modernizace soustav, a zároveň podporuje integraci tepelné izolace, která snižuje tepelné ztráty a zvyšuje energetickou účinnost.
Technické parametry
| Materiál | Měď CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Maximální průtok | 3000 l/h |
| Nominální tlak | PN 10 |
| Kód | 55A62081A |
| Značka | IVAR |
Instalace a připojení
Modul se instaluje mezi kotlem a distribuční soustavou. Vyžaduje externí potrubní připojení s vnějším závitem 5/4“ M pro přívod a návrat. Instalatéři musí zajistit, že připojení jsou správně zarovnaná a utěsněná, aby se zabránilo únikům. Modul obsahuje oběhové čerpadlo, které musí být připojeno k elektrické síti podle pokynů výrobce. Běžnou chybou je nesprávná orientace třícestného směšovacího ventilu, což může vést k neefektivní regulaci teploty. Je také důležité ověřit, že roztažný nádoba je správně rozměrově a připojen k soustavě, aby zvládl tlakové kolísání.Kompatibilita a příslušenství
Modul je kompatibilní se standardními otopnými soustavami s potrubími a komponenty s klasifikací PN 10. Obsahuje vestavěný třícestný směšovací ventil, oběhové čerpadlo, roztažný nádoba a tepelné izolace, ale mohou být potřeba další komponenty, jako jsou tlakové manometry nebo řídicí systémy, v závislosti na návrhu soustavy. Pro tento model nejsou uvedeny žádné související produkty.Technický pozadí pro projektanty
Modul MIX 3 pracuje tak, že směšuje návratovou vodu s vodou z kotle, aby udržoval konstantní teplotu v místě použití. Konstrukce z mědi CW617N zajišťuje odolnost a odolnost proti korozi v prostředí s vodou. Tepelné izolace snižují tepelné ztráty a zvyšují účinnost soustavy. Návrh modulu umožňuje integraci jak do otevřených, tak uzavřených otopných soustav. Účinnost soustavy závisí na správném rozměrování oběhového čerpadla a přesnosti nastavení směšovacího ventilu. Dlouhodobá funkčnost závisí na správné instalaci a pravidelné údržbě čerpadla a ventilů.Služby a provoz
Pravidelná údržba zahrnuje kontrolování oběhového čerpadla na vibrace nebo hluk, kontrolu směšovacího ventilu na úniky a ověření integrity tepelné izolace. Roztažný nádoba by měl být kontrolován na tlak a hladinu vody. V krátkém popisu nejsou uvedena žádná konkrétní období pro údržbu. Je důležité zajistit, že všechny komponenty fungují správně, aby byla zajištěna účinnost soustavy a aby se zabránilo přehřátí nebo nedostatečné výkonu.Nejčastější otázky
Může být modul MIX 3 použit s kondenzačním kotlem?
Ano, modul je vhodný k použití s kondenzačními kotle, protože podporuje provozní teploty až +120 °C.
Je modul vhodný pro soustavy s více okruhy?
Ano, modul může zvládnout více okruhů díky své vysoké kapacitě průtoku 3000 l/h.
Jaký typ závitu se používá pro přívod a návratové připojení?
Připojení používají vnější závit 5/4“ M pro bezpečné a netěsné instalace.
Může být modul instalován ve svislé poloze?
Ano, modul může být instalován ve svislé poloze, pokud je oběhové čerpadlo a směšovací ventil správně orientován podle pokynů výrobce.
Doplňkové parametry
| Kategorie: | Kotlový modul MIX 3 - směšovaný s přepouštěcím ventilem |
|---|---|
| Hmotnost: | 10 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 21.11.2024 21:01:43 |
