Modularní rozdělovač/sběrač – 1 palce x EK; 5cestný; mosazný

Detailní popis produktu

Modularní rozdělovače a sběrače jsou základními komponenty hydronických otopných soustav, zejména v bytových, obchodních a průmyslových budovách s více otopnými okruhy. Tyto jednotky se používají k rozdělování a sběru ohřáté vody z různých zdrojů, jako jsou kotle, tepelná čerpadla nebo solární tepelné soustavy. Montéry a servisní technici často setkávají s těmito systémy v aplikacích, kde je potřeba zónování a řízení jednotlivých okruhů, například v otopných rozvětveních více místností nebo v podlahovém vytápění. Modularní konstrukce umožňuje flexibilitu při rozšíření systému a přizpůsobení různým konstrukcím budov.

Při integraci těchto jednotek do systému je důležité zajistit, že rozdělovač je správně rozměrován pro počet okruhů a že jsou průtoky vyvážené. Sestava musí být namontována v místě, které umožňuje snadný přístup k ventily a průtokoměrům, a potrubí musí být správně izolováno, aby se zabránilo tepelným ztrátám a kondenzaci. Modularní charakter jednotky také umožňuje výměnu jednotlivých komponent bez nutnosti vyměnit celou sestavu.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+90 °C
Jmenovitý tlak	PN 10
Rozmístění patic	40 mm
Kód	KIT506877
Značka	IVAR

Provozní teplota +90 °C a jmenovitý tlak PN 10 ukazují, že tento rozdělovač je vhodný pro standardní otopné soustavy se středním tlakem a teplotními požadavky. Rozmístění patic 40 mm je klíčovým faktorem pro kompatibilitu se standardními potrubními rozvětveními a pro snadné připojení více okruhů. Mosaz CW617N zajišťuje dobrou odolnost proti korozi a mechanickou pevnost, což je vhodné pro dlouhodobé použití ve vlhkém prostředí.

Montáž a připojení

Rozdělovač je dodáván v demontovaném stavu, což vyžaduje, aby montér sestavil a namontoval komponenty na místě. Primární vstup je 1 palce EK a sekundární paticy jsou 3/4 palce EK. Při plánování rozvětvení rozdělovače a rozložení připojovacích potrubí je třeba vzít v úvahu 40 mm mezeru mezi výstupy. Během montáže je důležité zkontrolovat, že všechna připojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům. Běžné chyby při montáži zahrnují nesprávnou orientaci průtokoměrů a ventilů nebo špatné zarovnání montážních závěsů, což může vést k napětí v potrubí a potenciálním únikům v průběhu času.

Kompatibilita a příslušenství

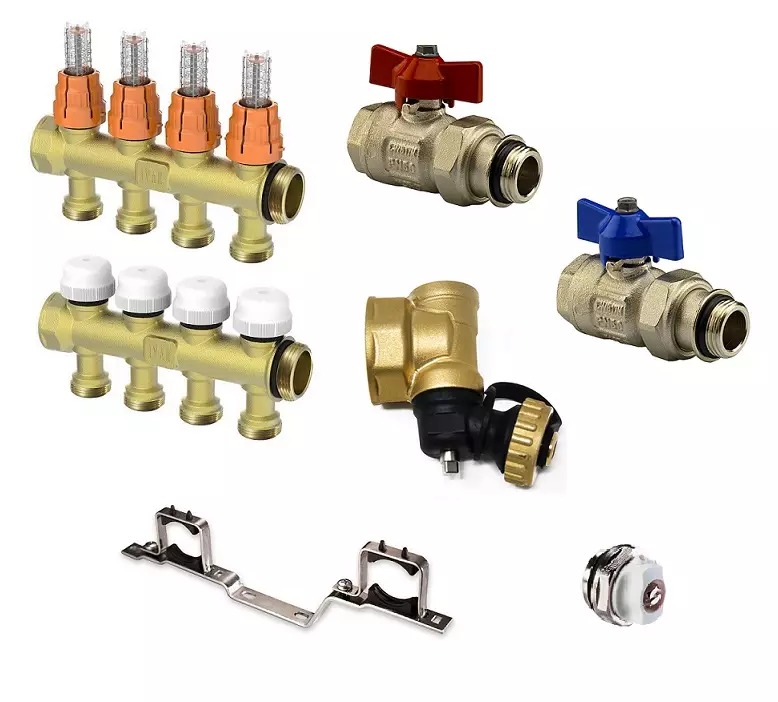

Tento rozdělovač je kompatibilní se standardními komponentami otopných soustav, jako jsou oběhová čerpadla, roztažné nádoby a termostatické ventily. Při sestavování systému je nutné objednat dodatečné komponenty, jako jsou potrubní přípojky, izolace a montážní závěsy, zvlášť. V sestavě jsou zahrnuty dva manuální vzduchové výpusti a odtokové ventily, což usnadňuje provozní nastavení a údržbu. Sestava také zahrnuje dva kulové kohouty s uzávěrnými maticemi pro izolaci jednotlivých okruhů.

Technický pozadí pro projektanty

Rozdělovač funguje tím, že rozděluje přitékající průtok do více okruhů a sbírá návratový průtok z každého okruhu. Mosaz CW617N je vybrána pro svou odolnost a odolnost proti korozi ve vlhkém prostředí. Modularní konstrukce umožňuje integraci funkcí řízení průtoku a uzavírání do jediné jednotky, čímž se snižuje potřeba dalších komponent. Účinnost systému je ovlivněna správným rozměrováním rozdělovače, vyvážením průtoků a kvalitou izolace. Provozní teplota a tlakové parametry musí být přizpůsobeny návrhu systému, aby byla zajištěna dlouhodobá spolehlivost.

Údržba a provoz

Pravidelná kontrola rozdělovače je doporučena, aby bylo zajištěno, že všechny ventily a průtokoměry fungují správně. Manuální vzduchové výpusti by měly být kontrolovány na případné zácpy a odtokové ventily na známky úniku. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale je vhodné kontrolovat jednotku během pravidelné údržby systému. Jakékoliv známky koroze nebo opotřebení by měly být řešeny co nejdříve, aby se zabránilo selhání systému.

Nejčastější otázky

Může být tento rozdělovač použit v systému s více zdroji tepla?
Ano, modularní konstrukce umožňuje integraci s více zdroji tepla, jako jsou kotle, tepelná čerpadla nebo solární tepelné systémy, pokud je systém navržen tak, aby zvládl požadavky na průtok a tlak.

Jaký je maximální počet okruhů, které lze k této jednotce připojit?
5cestná konfigurace umožňuje připojit až pět okruhů, v závislosti na návrhu systému a dostupnosti dalších patic.

Je možné vyměnit jednotlivé komponenty rozdělovače bez výměny celé jednotky?
Ano, modularní konstrukce umožňuje výměnu jednotlivých komponent, jako jsou ventily a průtokoměry, bez nutnosti vyměnit celý rozdělovač.

Co je třeba zkontrolovat během počátečního nastavení rozdělovače?
Během nastavení by měl montér zkontrolovat utažení všech připojení, správnou orientaci průtokoměrů a ventilů a zarovnání montážních závěsů, aby byla zajištěna správná funkce a zabráněno únikům.
