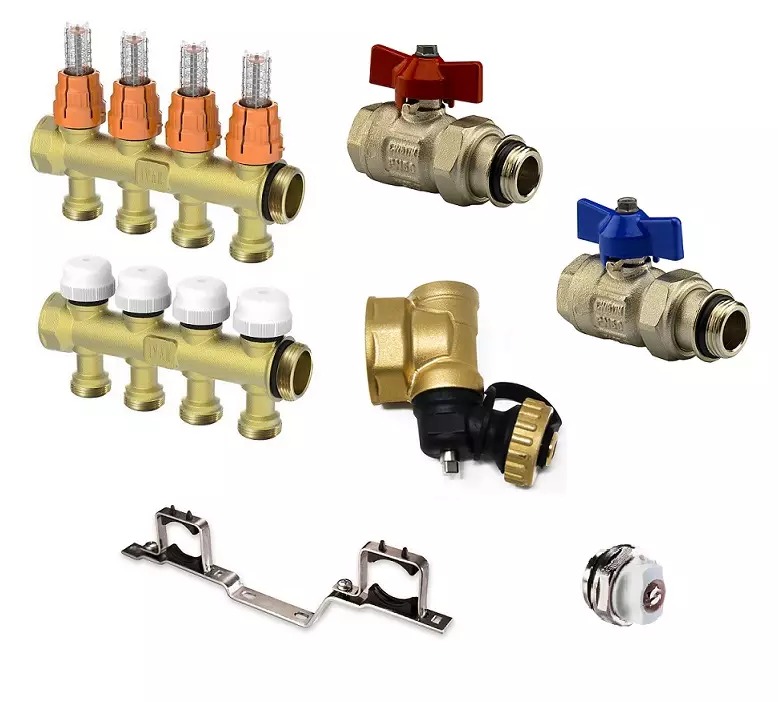

Modularní rozdělovač/sběrač – 1 palce EK; 6cestný; mosaz

Detailní popis produktu

Tento modularní rozdělovač/sběrač se běžně používá v hydronických vytápěcích systémech, jako jsou podlahové vytápění, radiace a víceoběhové systémy. Typicky se nachází v bytových, obchodních a průmyslových budovách, kde je třeba efektivně spravovat více oběhů. Sestava umožňuje individuální řízení každého oběhu, což zajišťuje vyvážené rozdělení průtoku a snadnou údržbu. Instalatéři pracující na centrálních vytápěcích systémech najdou tuto jednotku vhodnou pro integraci do systémů se šesti paralelními oběhy, zejména v aplikacích, kde je potřeba regulace průtoku a izolace.

Modularní design umožňuje samostatnou instalaci distributoru a sběrače, což zvyšuje adaptabilitu na různé požadavky na rozvržení. Jednotka se obvykle montuje na stěny nebo do technických místností a její kompaktní rozměry zajišťují vhodnost pro úzce prostorově omezené místa. Mosazná konstrukce zaručuje odolnost a odolnost proti korozi, což z ní dělá ideální volbu pro dlouhodobé použití ve vytápěcích systémech s vodou jako tepelným médiem.

Technické parametry

Instalace a připojení

Instalace začíná montáží distributoru a sběrače na rovnou, stabilní plochu pomocí dodaných montážních konzol. Stranové přívody mají velikost 1 palec a vyžadují vhodné přípojky pro bezpečné připojení k hlavnímu přívodu. Výstupy jsou od sebe vzdáleny 40 mm a používají připojení 3/4 palce EK. Instalatéři by měli zajistit, že systémový tlak nepřekročí PN10 a že provozní teplota zůstává v rámci specifikovaného limitu +90°C. Běžnou chybou je nesprávná orientace výstupů, což může vést k nesprávnému rozdělení průtoku. Je také důležité ověřit, že všechny komponenty jsou zahrnuty a správně sestaveny před uvedením do provozu.

Kompatibilita a příslušenství

Tato modularní sestava je kompatibilní se standardními hydronickými vytápěcími systémy s vodou jako tepelným médiem. Běžně se používá spolu s individuálními potrubními oběhy, regulátory průtoku a vyvažovacími nástroji. Další komponenty, jako jsou potrubní přípojky, izolace a montážní materiál, mohou být potřeba pro kompletní instalaci. Jednotka je navržena tak, aby fungovala s běžnými potrubními systémy 3/4 palce EK a je vhodná pro použití s mosaznými nebo měděnými potrubními systémy.

Technický pozadí pro projektanty

Modularní rozdělovač/sběrač funguje tím, že rozděluje a sbírá proud vody v hydronickém systému. Distributor řídí proud do každého oběhu, zatímco sběrač sbírá návratový proud. Použití mosazi CW617N zajišťuje odolnost proti korozi a dlouhodobou spolehlivost ve vodních systémech. Vlastnosti materiálu umožňují vysokou tepelnou vodivost a mechanickou pevnost, což z něj dělá vhodný materiál pro aplikace s vysokou teplotou. Integrace individuálního řízení průtoku a funkcí vypínání zajišťuje, že každý oběh může být izolován pro údržbu nebo úpravu. Trvanlivost a efektivita jednotky závisí na kvalitě instalace, správném rozměření systému a dodržování provozních parametrů.

Údržba a provoz

Doporučuje se pravidelná kontrola rozdělovače/sběrače, aby bylo zajištěno, že všechna připojení jsou bezpečná a že nejsou žádné známky úniku nebo koroze. Vypínací ventily by měly být pravidelně testovány, aby byla potvrzena jejich funkčnost. Výtoky pro odpuhování a vyprázdnění umožňují odstranění vzduchu a vyprázdnění systému během údržby. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale vizuální kontroly a kontroly tlaku by měly být součástí pravidelné údržby systému.

Nejčastější otázky

Může být tento rozdělovač použit ve systému s vyšší provozní teplotou?
Ne, jednotka je určena pro maximální provozní teplotu +90°C. Překročení tohoto limitu může ovlivnit integritu komponentů.

Jaký typ potrubí je kompatibilní s připojením 3/4 palce EK?
Připojení 3/4 palce EK je kompatibilní se standardními měděnými nebo mosaznými potrubními systémy s ekvivalentními přípojkami.

Je možné instalovat distributor a sběrač samostatně?
Ano, modularní design umožňuje samostatnou instalaci distributoru a sběrače, což může být užitečné ve systémech s omezeným prostorem nebo konkrétními požadavky na rozvržení.

Co je třeba zkontrolovat před uvedením jednotky do provozu?
Před uvedením do provozu zkontrolujte, že jsou zahrnuty všechny komponenty, připojení jsou bezpečná a systémový tlak nepřekračuje PN10. Ověřte, že provozní teplota zůstává v rámci specifikovaného limitu +90°C.
