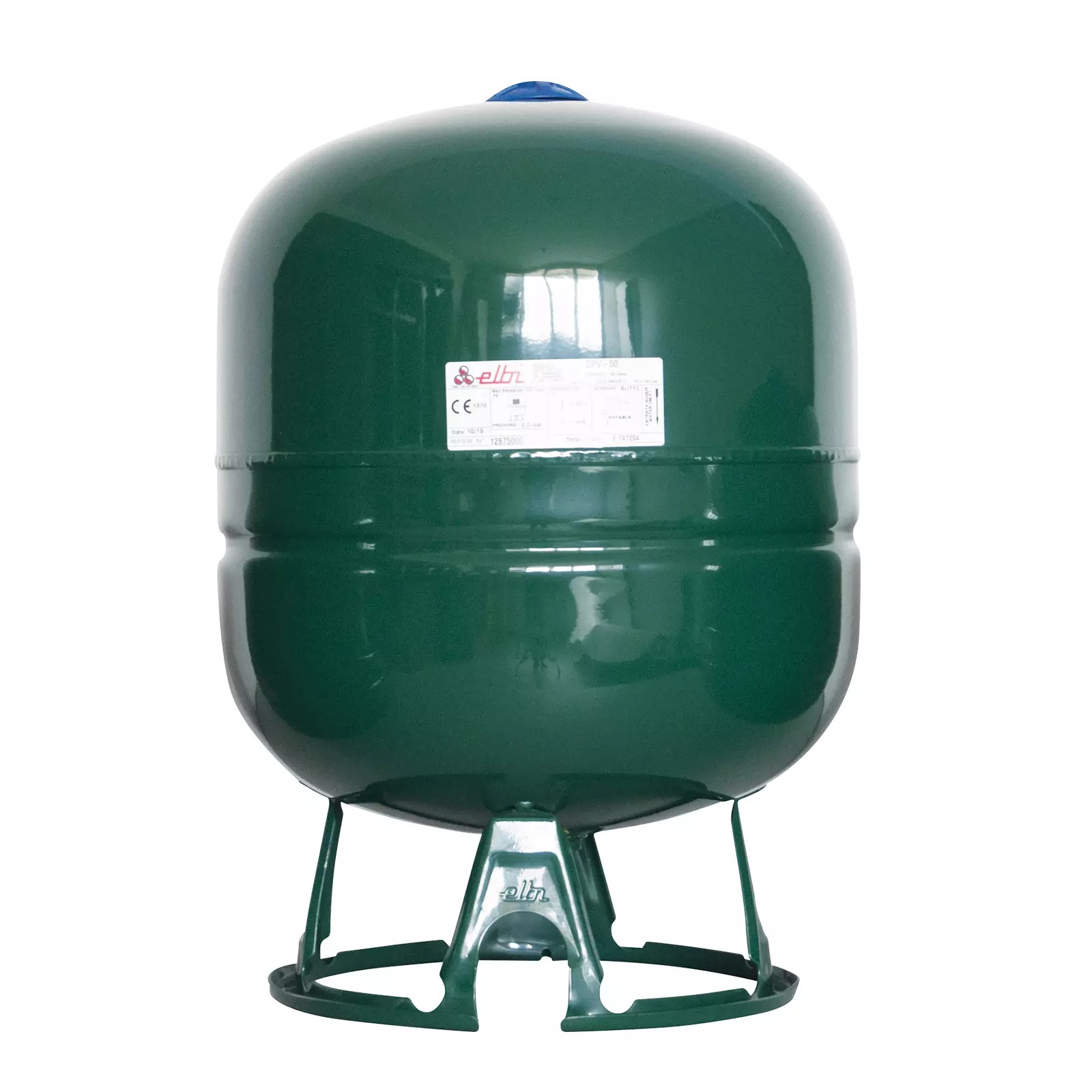

Multifunkční tlaková expanzní nádoba - 35l; 10bar; 1"

Detailní popis produktu

Tlakové nádoby jsou základními komponentami uzavřených otopných a sanitárních soustav, kde je třeba kompenzovat tepelnou roztažnost vody, aby se zabránilo tlakovým změnám a poškození soustavy. Tato varianta se často používá v bytových i komerčních budovách s centrálními otopnými soustavami, včetně těch s kotli, tepelnými čerpadly a solárními otopnými systémy. Je zvláště vhodná pro systémy, kde je místo omezené a potřeba kompaktního a spolehlivého řešení. Nádoba umožňuje montáž jak vodorovně, tak svisle, což zvyšuje její adaptabilitu pro různé instalace.

Při správné instalaci nádoba zajišťuje stabilní tlak v soustavě a zmenšuje četnost aktivace pojistného ventilu. Je důležité rozměřit nádobu podle objemu soustavy a očekávané tepelné roztažnosti, aby byla zajištěna optimální funkce. Nádoba IVAR A2C2L31 je navržena pro integraci do systémů pracujících v uvedeném rozmezí teplot, s doporučenou maximální provozní teplotou 90°C pro dlouhodobou spolehlivost.

Technické parametry

Kód	A2C2L31
Značka	IVAR

Objem 35L a tlakové zatížení 10bar jsou klíčovými faktory pro určení vhodnosti této nádoby pro daný systém. Velikost šroubení 1 palec je běžná pro mnoho otopných a sanitárních aplikací, což zajišťuje kompatibilitu s běžnými potrubními rozměry. Rozsah provozních teplot od -10°C do 99°C umožňuje využití v systémech studené i teplé vody, s doporučenou maximální teplotou 90°C pro trvalý provoz.

Instalace a připojení

Nádoba by měla být instalována v místě, které umožňuje snadný přístup pro kontrolu a údržbu. Připojuje se k systému prostřednictvím 1palcového šroubení, které je třeba ověřit v souladu s potrubím systému. Vstup obsahuje nerezové připojení s šestihraným závitem, které je třeba utěsnit podle specifikací výrobce, aby se zabránilo únikům. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedbalé odpuhování systému po instalaci a opomenutí kontroly tlakových nastavení. Doporučuje se nainstalovat nádobu do pozice, která umožňuje svislou nebo vodorovnou montáž, v závislosti na variantě modelu (DP pro zavěšení, DPV pro svislou montáž s podstavcem).

Kompatibilita a příslušenství

Tato expanzní nádoba je kompatibilní s širokou škálou otopných a sanitárních systémů, včetně těch s pojistnými ventily, tlakovými spínači a řízením čerpadel. Běžně se používá spolu s tlakoměrem a pojistným ventilem, aby byla zajištěna integrita systému. Při objednávce je důležité ověřit typ připojení a kompatibilitu závitů s komponentami systému. Pro standardní instalaci nejsou potřeba žádná konkrétní příslušenství, ale v závislosti na způsobu instalace mohou být potřeba další položky, jako jsou montážní závěsy.

Technický pozadí pro projektanty

Nádoba pracuje na principu oddělení vzduchové a vodní komory pomocí butylové membrány, která je odolná vůči tepelné roztažnosti a chemickému poškození. Membrána je pevně upevněna a utěsněna, což zabrání přímému kontaktu mezi vodou a vzduchem, a tím zvyšuje životnost nádoby. Vnitřní vodní komora je pokryta protikorozní butylovou vrstvou, což je patentovaná vlastnost tohoto modelu. Nerezový vstup zajišťuje odolnost vůči korozi a mechanickému namáhání. Nádoba je navržena pro integraci do systémů pracujících za uvedených tlakových a teplotních podmínek, a její výkon je ovlivněn tepelnou zátěží a rychlostí roztažnosti systému.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření nastavení tlaku a kontrolu nádoby na známky úniků nebo poškození. Tlak by měl být nastaven podle požadavků systému a nádoba by měla být pravidelně vyčištěna, aby se odstranily usazeniny. V poskytnutých datech nejsou uvedena konkrétní období údržby, ale doporučuje se kontrolovat nádobu během pravidelné údržby systému. Jakékoli neobvyklé hluky nebo změny tlaku mohou naznačovat potřebu dalšího vyšetření nebo výměny.

Nejčastější otázky

Může být IVAR A2C2L31 použit v solárním otopném systému?
Ano, nádoba je vhodná pro systémy pracující v uvedeném rozmezí teplot a tlaků. Může kompenzovat tepelnou roztažnost v solárních otopných instalacích.

Je nádoba kompatibilní s 1palcovým závitem BSP?
Nádoba disponuje 1palcovým připojením, ale typ závitu by měl být ověřen, aby byla zajištěna kompatibilita s potrubím systému.

Může být nádoba nainstalována ve svislé poloze?
Ano, varianta DPV je navržena pro svislou montáž s podstavcem, zatímco varianta DP je určena pro zavěšení.

Jaká je doporučená maximální provozní teplota?
Doporučená maximální provozní teplota je 90°C pro trvalý provoz, i když nádoba může vydržet až do 99°C v krátkodobých podmínkách.
