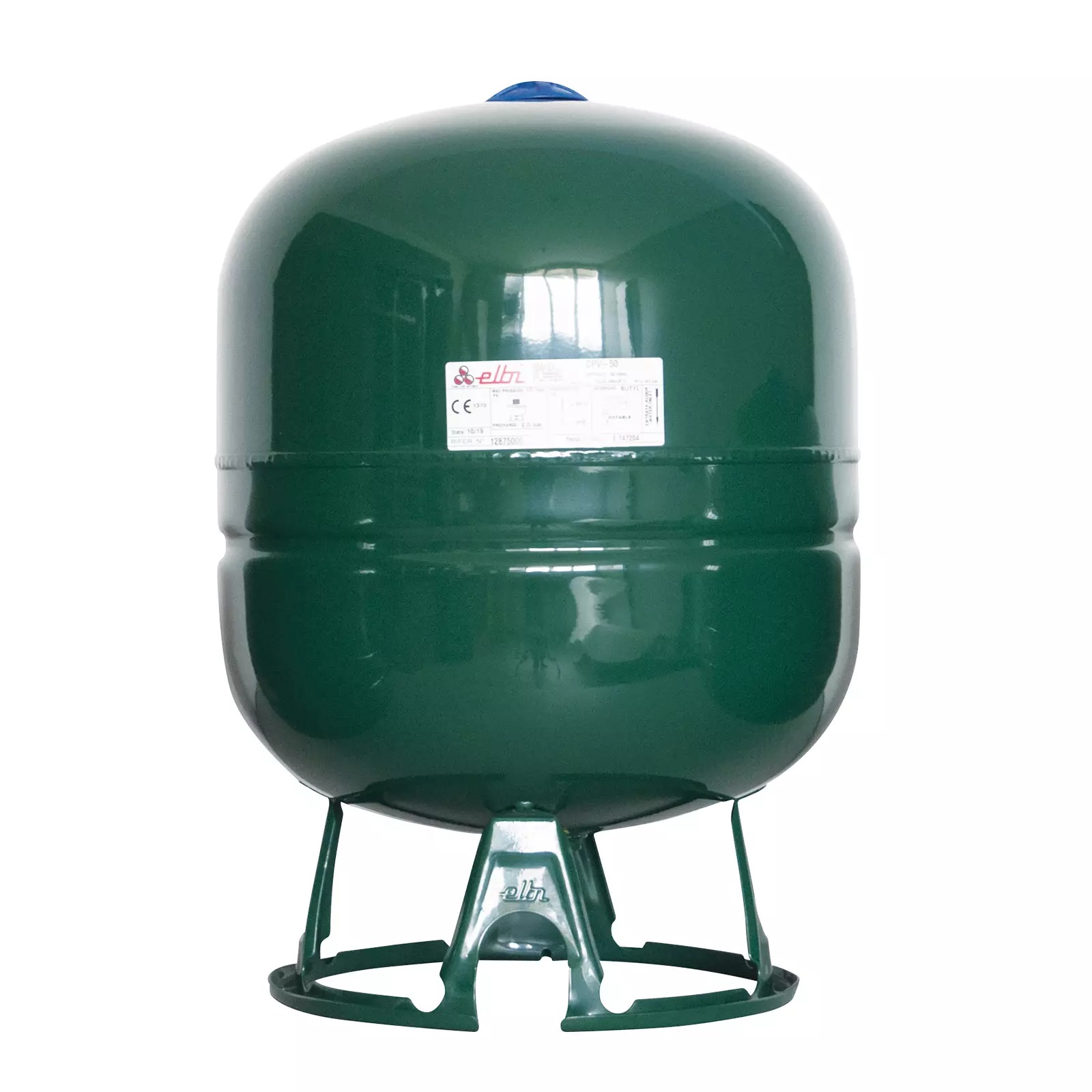

Multifunkční tlakový nádoba na roztažnost – 50 l; 10 bar; 1"

Detailní popis produktu

Tlakové nádoby na roztažnost jsou základní komponenty v uzavřených otopných a sanitárních soustavách. Umožňují termickou roztažnost vody a dalších kapalin, zabrání nadtlaku a poškození systému. Tato verze se často používá v obytných i komerčních budovách, včetně centrálních otopných systémů, oběhových smyček teplé vody a průmyslových aplikací, kde je kritická stabilita tlaku. Instalatéři a technici často integrují tyto nádoby do systémů s oběhovými čerpadly, kotli a výměníky tepla, aby zajistili bezpečný a efektivní provoz.

Správné rozměření a výběr tlakové nádoby závisí na objemu systému, provozním tlaku a teplotním rozsahu. Nádoba musí být schopna zvládnout maximální očekávanou roztažnost bez překročení své tlakové klasifikace. V systémech s kolísavými zátěžemi nebo vysokou termickou cyklovou, správně rozměřená nádoba zajišťuje dlouhodobou spolehlivost a minimalizuje potřebu časté údržby.

Technické parametry

Kód	A2C2L34
Značka	IVAR

Tato nádoba má kapacitu 50 litrů a maximální provozní tlak 10 bar. Je schválená pro teploty od -10 °C do +99 °C, s doporučeným provozním teplotním limitem 90 °C. Tyto parametry jsou klíčové pro určení vhodnosti nádoby pro konkrétní systém. Tlaková klasifikace zajišťuje kompatibilitu se standardními otopnými a sanitárními systémy, zatímco teplotní rozsah umožňuje použití v prostředích s mírnou termickou variací.

Montáž a připojení

Nádoba je vybavena připojením 1 palce a nerezovým přívodem s hexagonálním matkou pro bezpečné upevnění. Je navržena pro montáž na stěnu (IVAR.DP) nebo svislou montáž s podstavcem (IVAR.DPV). Během montáže zajistěte, že nádoba je umístěna v místě, které umožňuje snadný přístup k tlakovému manometru a výpuštnímu ventilu. Zkontrolujte, zda je závit přívodu kompatibilní s potrubím systému, a zda je nádoba instalována v stabilním, nevibrujícím prostoru. Běžné chyby při montáži zahrnují nesprávnou orientaci, která může ovlivnit výkon nádoby, a nedocházku k vyčerpání vzduchu z systému po instalaci.

Kompatibilita a příslušenství

Tato nádoba na roztažnost je kompatibilní s širokou škálou otopných a sanitárních systémů, které pracují v rámci stanovených tlakových a teplotních limitů. Používá se obvykle spolu s redukčními ventily, tlakovými manometry a výpuštními ventily k udržení integrity systému. Pro kompletní integraci systému mohou být v závislosti na návrhu systému potřeba dalších komponent, jako jsou tlakové spínače nebo automatické výpuštní ventily. Příslušenství, jako jsou montážní závěsy nebo izolace, mohou být také potřeba v některých prostředích.

Technický pozadí pro projektanty

Nádoba pracuje na principu oddělení kapalinové a plynové komory pomocí butylové membrány. Při zahřátí kapaliny se membrána stlačí vzduchovou komoru, udržuje tak systémový tlak v bezpečných mezích. Butylový materiál je zvolen pro svou odolnost proti degradaci vody a schopnost udržovat hermetičnost v průběhu času. Nerezový přívod zajišťuje odolnost proti korozi a dlouhodobou odolnost. Nádoba je navržena tak, aby se dala integrovat do horizontálních i svislých konfigurací, což zvyšuje její adaptabilitu pro různé rozvrhy systému. Doba životnosti a účinnost závisí na kvalitě membrány, četnosti úprav tlaku a přítomnosti nečistot v systémové kapalině.

Údržba a provoz

Pravidelná kontrola tlakového manometru a výpuštního ventilu je doporučena, aby byla nádoba správně nabitá. Pokud klesne tlak pod provozní úroveň systému, může být nádoba znovu nabitá vzduchem pomocí standardního pumpu. V příručce nejsou uvedena konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučeny v systémech s vysokým využitím nebo kolísavými zátěžemi. Jakékoliv známky úniku, selhání membrány nebo neobvyklých tlakových kolisání by měly být okamžitě vyšetřeny, aby se zabránilo poškození systému.

Nejčastější otázky

Může být tato nádoba použita v systému oběhu teplé vody?
Ano, nádoba je vhodná pro systémy teplé vody pracující do 90 °C a 10 bar. Ujistěte se, že termická roztažnost systému je v rámci kapacity nádoby.

Je nádoba kompatibilní s nerezovým potrubím?
Ano, nerezový přívod zajišťuje kompatibilitu s nerezovým potrubím a přípojkami. Nejsou potřeba žádné další adaptéry.

Může být nádoba nainstalována svisle?
Ano, model IVAR.DPV je navržen pro svislou montáž s podstavcem. Ujistěte se, že podstavec je stabilní a nádoba je vodorovná, aby se zabránilo nerovnoměrnému namáhání membrány.

Jaká je doporučená orientace pro montáž nádoby?
Model IVAR.DP je navržen pro montáž na stěnu. Model IVAR.DPV je pro svislou montáž. Postupujte podle pokynů výrobce pro optimální výkon.
