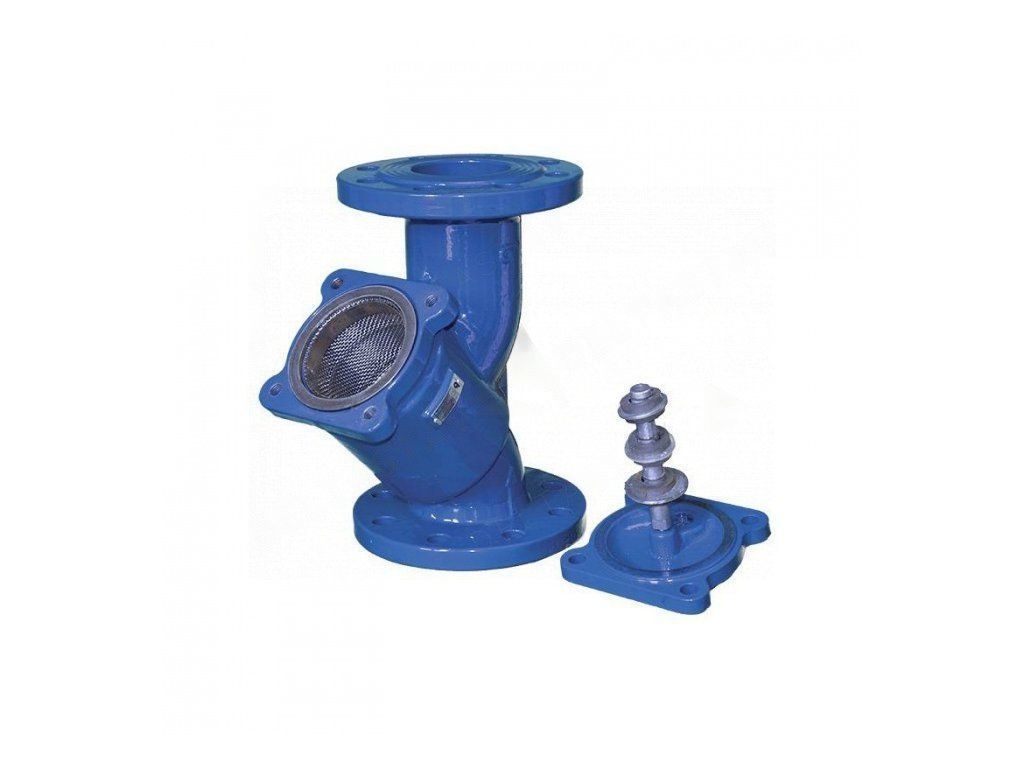

Náhradní filtr - pro řadu BRA.11.000 a BRA.11.000 M - DN 200
Kód: I080009CRI05F1CSouvisející produkty
Detailní popis produktu
Vložky filtrů s flénsy jsou zásadní komponenty v průmyslových a komerčních systémech HVAC, vodovodních sítích a čerpacích stanicích. Instalují se mezi flénsy k odstraňování zavěšených částic z kapalin, čímž zajišťují efektivitu systému a trvanlivost komponent. Tato náhradní vložka je speciálně vhodná pro systémy pracující v teplotním rozsahu od -10°C do +100°C a je kompatibilní s médii na bázi glykolu s obsahem až 50 %. Nepoužívejte ji pro páru, plyny nebo kapaliny obsahující olej nebo uhlovodíky.
Technické parametry
| Materiál - tělo | - telo |
|---|---|
| Materiál - tělo, víko | Černá litina GJL 250, síť: nerezová ocel AISI 304, těsnění: pryž EPDM |
| Kód | I080009CRI05F1C |
| Značka | IVAR |
Technické parametry definují provozní limity a materiály vložky filtru. Maximální tlakové zatížení se liší podle nominálního průměru, přičemž pro DN 32 až DN 200 je hodnota 16 bar a pro DN 250 až DN 350 je 10 bar. Materiály – černá litina pro tělo a víko, nerezová ocel pro síť a EPDM pro těsnění – jsou vybrány pro odolnost a chemickou odolnost. Tyto parametry jsou klíčové pro správné rozměření a výběr podle požadavků systému a vlastností kapaliny.
Montáž a připojení
Montáž provádějte mezi flénsy odpovídajícími normě EN 1092-1 s klasifikací PN16. Před montáží vložky zajistěte, že povrchy flénsů jsou čisté a bez nečistot. Šrouby zatímejte rovnoměrně metodou křížového zatírání, aby nedošlo k nerovnoměrnému namáhání a možnému úniku. Zkontrolujte, zda je těsnění z EPDM správně umístěné a nepoškozené. Běžné chyby při montáži zahrnují přetírání šroubů, nesrovnání flénsů a nesprávnou orientaci vložky filtru. Vždy ověřte směr průtoku uvedený na zařízení.
Kompatibilita a příslušenství
Tato vložka filtru je navržena k použití s IVAR flénsy BRA.11.000 a BRA.11.000 M. Při objednávce zajistěte, že nominální průměr (DN) odpovídá stávajícím komponentám systému. Další komponenty, jako jsou flénsy, šrouby a těsnící prostředky, mohou být potřeba objednat zvlášť k dokončení montáže. Kompatibilita je potvrzena shodou standardů flénsů a klasifikací tlaku.
Technický pozadí pro projektanty
Filtr funguje tak, že zachytává částice v nerezové síti, která umožňuje průchod kapaliny, přičemž zadržuje nečistoty. Tělo z černé litiny poskytuje mechanickou pevnost a odolnost vůči tepelnému roztažení, zatímco těsnění z EPDM zajišťuje těsný závit za různých teplot. Tato konstrukce se integruje do větších systémů HVAC a vodovodů, kde je filtrace nezbytná k prevenci zácp a opotřebení komponent v dolní části systému. Doba životnosti a účinnost závisí na frekvenci údržby, na povaze kapaliny a na úrovni znečistění v systému.
Údržba a provoz
Pravidelná kontrola a čištění vložky filtru je nezbytná k udržení výkonu systému. Odstraňte vložku, když tlakový rozdíl přes filtr stoupne nad normální hranici, což znamená zácp. Čistění sítě provádějte měkkým houbou a vodou nebo slabým mýdlovým roztokem. Vložku vyměňte, pokud síť ukazuje známky poškození nebo pittingu. Po sestavení zkontrolujte, zda je těsnění z EPDM nepoškozené, aby nedošlo k úniku. Nejsou uvedeny konkrétní intervaly údržby, proto doporučujeme sledovat výkon systému.
Nejčastější otázky
Může být tato vložka filtru použita ve systémech na bázi glykolu?
Ano, je vhodná pro použití s vodou obsahující až 50 % glykolu.
Je tato vložka filtru kompatibilní se systémy páry?
Ne, není vhodná pro páru, plyny nebo kapaliny obsahující olej nebo uhlovodíky.
Jaká je maximální provozní teplota pro tuto vložku?
Maximální provozní teplota je +100°C, minimální je -10°C.
Které materiály jsou použity při výrobě této vložky?
Tělo a víko jsou vyrobeny z černé litiny GJL 250, síť je z nerezové oceli AISI 304 a těsnění je z pryže EPDM.
Doplňkové parametry
| Kategorie: | BRA.11.000,FV,M - Přírubový filtr |
|---|---|
| Hmotnost: | 11.275 kg |
| Druh výrobku: | filtr / odlučovač nečistot |
| Materiál: | tělo |
| Materiál - tělo, víčko: | litina GJL 250, sítko: AISI 304, těsnění: EPDM |
