Stěnová deska - přímá - N - 18mm-G 1/2 palce

Detailní popis produktu

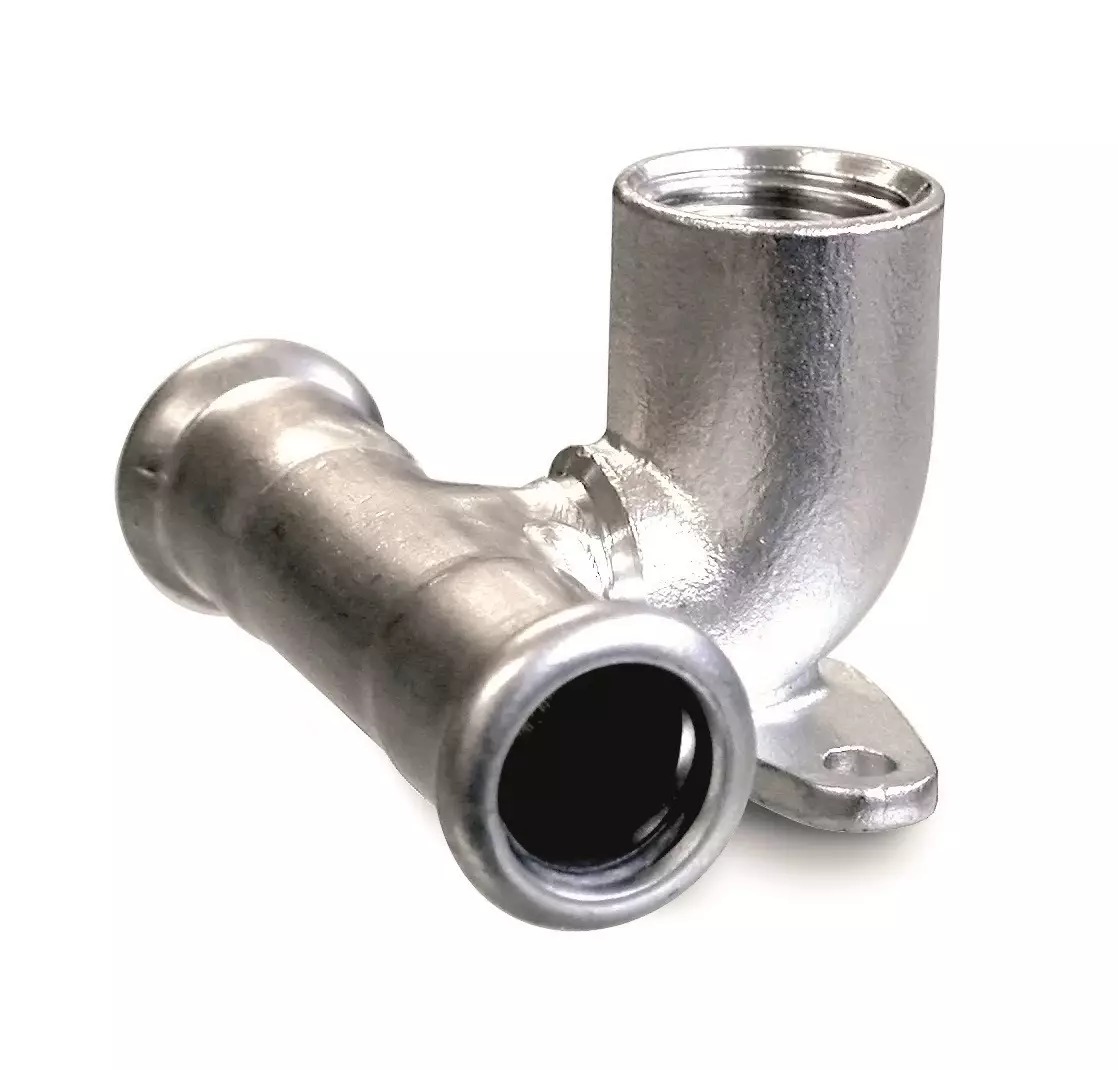

Tato přímá stěnová deska se běžně používá ve venkovských i komerčních budovách k procházení potrubí stěnami nebo podlahami v systémech s nerezovými trubkami s tlakovým připevněním. Poskytuje bezpečný přechod mezi tlakovými přípojkami a rozvitými komponenty v aplikacích jako je dodávka teplé a studené vody, hasicí systémy, otopné okruhy, linky stlačeného vzduchu a průmyslové procesové systémy. Konstrukce z nerezové oceli zajistí odolnost proti korozi v agresivních prostředích, zatímco těsnicí kroužek z EPDM zaručí těsnost proti úniku. Přípojka je určena pro nerezovou trubku s tlakovým připevněním o průměru 18 mm a pro rozvitá připojení o průměru 1/2 palce, což z ní dělá vhodnou pro středotlaké distribuční systémy.

Přípojka se montuje podle běžných postupů pro tlakové připevnění, což zajišťuje správné zarovnání mezi tlakovou trubkou a rozvitým portem. Často se používá v systémech, kde je kombinace tlakových a rozvitých připojení vyžadována, například při rekonstrukcích nebo při integraci rozvitých zařízení do systémů s nerezovým potrubím. Montáž vyžaduje opatrné zacházení, aby nedošlo ke poškození těsnicího kroužku a aby byla zajištěna správná hloubka vložení pro tlakové připevnění. Tento komponent se často vyskytuje v centrálních otopných systémech, průmyslových chladičích a komerčních systémech pro řízení vody.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek z EPDM
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN48.1812
Značka	IVAR

Provozní rozsah teplot od -20 °C do +120 °C způsobuje, že tato přípojka je vhodná jak pro aplikace s chladnou, tak i teplou vodou, včetně solárních tepelných a podlahových vytápěcích systémů. Jmenovitá třída tlaku PN 16 znamená, že může zvládat středotlaké podmínky typické pro domácí a lehké průmyslové systémy. Tyto parametry jsou klíčové pro určení kompatibility s konstrukčními specifikacemi systému a zajištění dlouhodobého provozu v proměnlivých tepelných podmínkách.

Montáž a připojení

K montáži stěnové desky je třeba zarovnat 18 mm tlakovou trubku s přípojkou a použít tlakový nástroj podle pokynů výrobce. Externí rozvitá závita o průměru 1/2 palce by měla být vyčištěna a prohlédnuta na poškození před připojením ke komponentě. Ujistěte se, že těsnicí kroužek není poškozený a správně sedí v drážce. Zkontrolujte, zda tlakové připevnění dosáhne hloubky 54 mm pomocí indikátoru nástroje. Běžné chyby při montáži zahrnují nesprávnou hloubku tlakového připevnění, nesprávné zarovnání trubky a nedostatečnou kontrolu těsnicího kroužku na poškození. Vždy sledujte pokyny výrobce tlakového nástroje ohledně síly a cyklu, aby nedošlo k nedokonalému stlačení.

Kompatibilita a příslušenství

Tato stěnová deska je kompatibilní s nerezovou trubkou s tlakovým připevněním o vnějším průměru 18 mm a s běžnými rozvitými přípojkami o průměru 1/2 palce. Pro kompletní integraci systému zkontrolujte, zda všechny připojené komponenty jsou určeny pro třídu tlaku PN 16 a pracují v tom samém rozsahu teplot. Podle rozvrhu systému mohou být potřeba další komponenty, jako jsou tlakové nástroje, těsnicí kroužky a rozvitá adaptéry. Související produkty zahrnují tlakové spojky, ohyby a ventily navržené pro použití s systémy z nerezové trubky.

Technický pozadí pro projektanty

Stěnová deska slouží jako přechod mezi tlakovými přípojkami z nerezové oceli a rozvitými komponenty. Tělo z nerezové oceli poskytuje vysokou odolnost proti korozi a mechanickému namáhání, což z ní dělá vhodnou pro agresivní média a prostředí s vysokou vlhkostí. Těsnicí kroužek z EPDM zajišťuje pružné a odolné těsnění, které udržuje svou integritu i při kolísání teplot. Při integraci do systému přípojka přispívá k celkové efektivitě systému tím, že minimalizuje ztráty tlaku a zajišťuje bezúnikový provoz. Dlouhodobá spolehlivost závisí na správné montáži, systémovém tlaku a kvalitě připojených komponent.

Servis a provoz

Pravidelná inspekce by se měla zaměřit na integritu těsnicího kroužku a těsnost tlakového připevnění. Pokud je podezření na únik, demontujte přípojku a zkontrolujte těsnicí kroužek na opotřebení nebo deformaci. Přípojku znovu nasaďte jen v případě, že všechny komponenty jsou v dobrém stavu. Pro tento komponent nejsou definovány konkrétní intervaly servisu, pokud to není stanoveno plánem údržby systému.

Nejčastější otázky

Lze tuto stěnovou desku použít ve solárních tepelných systémech?
Ano, je vhodná pro solární tepelné systémy díky svému provoznímu rozsahu teplot až do +120 °C a odolnosti vůči tepelnému cyklování.

Je kompatibilní s měděnými potrubními systémy?
Ne, je specificky navržena pro použití s nerezovými trubkami s tlakovým připevněním o průměru 18 mm a nemůže být použita s měděným potrubím.

Lze ji použít ve stlačeném vzduchovém průmyslovém systému?
Ano, pokud systém pracuje v rámci uvedených parametrů tlaku a teploty.

Co je třeba kontrolovat při montáži?
Ujistěte se, že tlakové připevnění dosáhne správné hloubky 54 mm a že těsnicí kroužek není poškozený a správně sedí v drážce.
