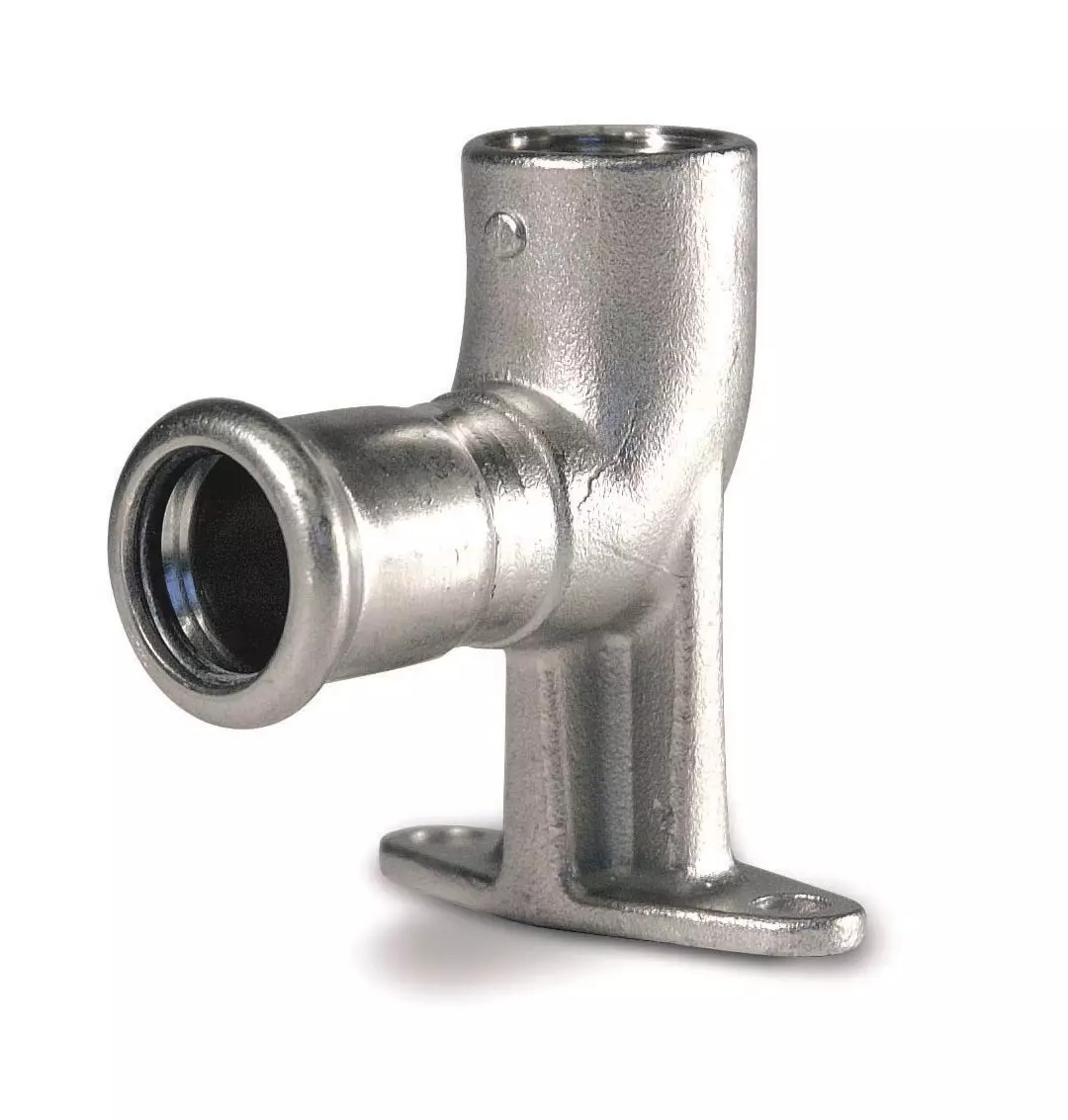

Základní deska - vnitřní závit, přesah - N - 15mm-Rp1/2
Kód: IVN33.1512Související produkty
Detailní popis produktu
Základní desky s vnitřním závitem jsou základními komponenty ve stavební technice pro spojování stlačených nerezových potrubí s závitovými přípojkami. Tyto přípojky se často používají v obchodních a průmyslových budovách pro systémy dodávky vody, topná kruhy, hasicí sítě a průmyslové procesní potrubí. Instalatéři pracující na nových stavbách nebo rekonstrukcích často setkávají s těmito přípojkami při přechodu mezi různými typy spojení.
V topných a sanitárních instalacích pomáhají tyto přesahové spoje překonat prostorové omezení, přičemž zachovávají integritu systému. Přesahový design umožňuje změny směru v úzkých prostorech, což je zvlášť užitečné v rekonstrukčních projektech, kde stávající konstrukce omezují přímé trasy. Kombinace stlačeného a závitového spojení poskytuje flexibilitu během instalace, přičemž zaručuje beznetektní výkon za provozních podmínek.
Technické parametry
| Materiál | Ocelová nerez 1.4404 (AISI 316L), těsnící kroužek z EPDM |
|---|---|
| Prováděcí teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN33.1512 |
| Značka | IVAR |
Instalace a připojení
Pro správnou instalaci je třeba přesně zarovnat stlačené spojení s nerezovou trubkou. Vnitřní závit (Rp1/2) by měl být přizpůsoben odpovídajícím vnějším závitovým přípojkám. Během instalace zkontrolujte, zda je těsnící kroužek správně umístěn a zda stlačené spojení dosáhne správné hloubky vložení označené značkou. Běžné chyby zahrnují nedostatečnou hloubku vložení, špatné zarovnání přesahového úhlu a nekontrolu správného umístění těsnícího kroužku. Vždy zkontrolujte rovnoměrný moment při zatírání a potvrďte, že mezi trubkou a přípojkou nejsou viditelné mezery.Kompatibilita a příslušenství
Tato základní deska je speciálně navržena pro použití s systémy stlačených nerezových potrubí. Pro kompletní instalace mohou být podle potřeby systému potřeba další komponenty, jako jsou přímé základní desky, ohyby a redukce. Při objednávce se ujistěte, že jsou zahrnuty všechny potřebné komponenty, které odpovídají konkrétním požadavkům na trasu a připojení projektu.Technický pozadí pro projektanty
Návrh s přesahem umožňuje úhlovou změnu toku, přičemž zachovává integritu systému. Konstrukce z nerezové oceli 1.4404 poskytuje dobrou odolnost proti korozi a udržuje rozměrovou stabilitu v celém rozsahu provozních teplot. Těsnící kroužek z EPDM zajišťuje těsnost prostřednictvím stlačení během instalace. Výkon systému závisí na správných technikách instalace a kompatibilitě s ostatními komponenty v potrubní síti. Dlouhodobá spolehlivost je ovlivněna správnou instalací, kompatibilitou médií a udržováním těsnosti.Služba a provoz
Pravidelná inspekce by měla zaměřit na hledání známek netěsnosti, zejména u stlačeného spojení a těsnícího rozhraní. Zkontrolujte, zda je těsnící kroužek nepoškozený a nepoškozený. Jakákoli viditelná deformace těla přípojky nebo známky koroze by měly být vyšetřeny. I když nejsou uvedeny konkrétní intervaly údržby, doporučuje se pravidelné vizuální kontroly, aby byla zajištěna pokračující integrita systému.Nejčastější otázky
Může být tato základní deska použita v solárních tepelných systémech?
Ano, může být použita v solárních tepelných aplikacích, pokud zůstanou provozní podmínky v rámci stanovených teplotních a tlakových limitů.
Pro jaké typy médií je tento komponent vhodný?
Je vhodný pro vodní systémy, včetně topných, sanitárních, hasicích a průmyslových procesních kapalin.
Je tato přípojka kompatibilní s jinými způsoby připojení nerezových trubek?
Ne, je speciálně navržena pro použití s potrubím stlačených nerezových trubek a nemůže být použita s jinými typy připojení.
Jak se má těsnící kroužek kontrolovat během údržby?
Zkontrolujte známky opotřebení, deformace nebo chemické degradace. Nahraďte těsnící kroužek, pokud je detekována jakákoli poškození, aby byla udržována integrita systému.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | IVAR.IVN32, IVN33 - nástěnka s vnitřním závitem |
|---|---|
| Hmotnost: | 0.08 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:02 |
