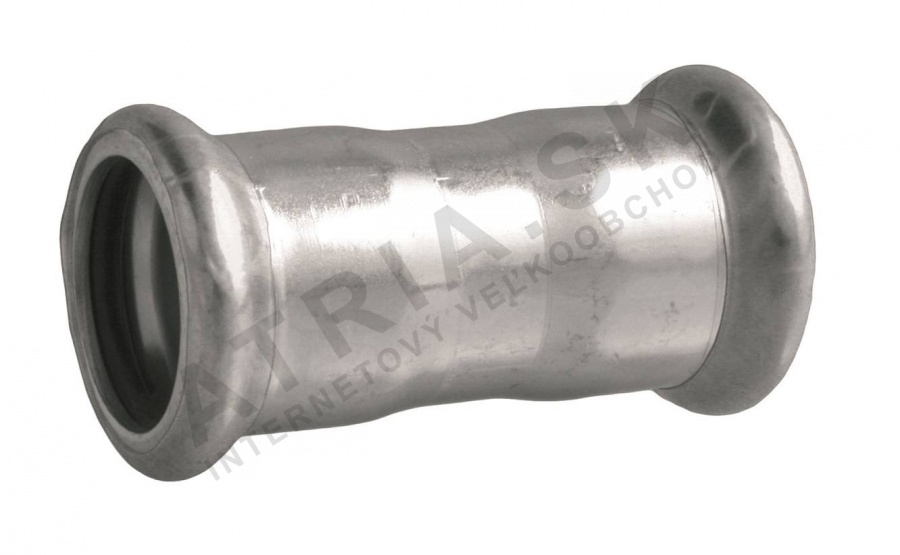

Nástrčné hlavice - C - 22 mm
Kód: IVC10.22Související produkty
Detailní popis produktu
Stiskové spojky jsou základními komponentami moderních otopných a průmyslových potrubních systémů, kde jsou vyžadovány spolehlivé a netěsné spojení. Tato model Socket - C - 22mm se běžně používá v uzavřených otopných systémech, hasicích systémech, zásobování stlačeným vzduchem a průmyslových plynových aplikacích. Je zvláště vhodná pro prostředí, kde je svařování nebo závitování nepoužitelné nebo nežádoucí. Spojka je navržena pro použití s potrubím a příslušenstvím stiskového spojení, což zajišťuje bezpečné a odolné spojení bez nutnosti dalších nástrojů nebo materiálů.
Montére pracující na centrálních otopných systémech, větrání a průmyslových potrubích najdou tuto spojku ideální pro spojování přímých částí potrubí. Běžně se používá v obytných, komerčních a průmyslových budovách, kde omezené místo nebo návrh systému vyžadují kompaktní a efektivní metodu spojení. Spojka je vhodná jak pro nové instalace, tak pro úpravy systémů, a poskytuje rychlé a spolehlivé řešení pro spojování komponent stiskového spojení.
Technické parametry
| Materiál | uhlíková ocel s cínovým povlakem |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odměrnost vysokých tlaků až do | 16 bar |
| Hmotnost | 0,06 kg |
| Kód | IVC10.22 |
| Značka | IVAR |
Spojka má jmenovitý tlak PN 16 a může odolat provozním tlakům až do 16 bar. Je vhodná pro použití v systémech s provozními teplotami od -20 °C do +85 °C, s maximální povolenou teplotou +120 °C. Tyto parametry jsou klíčové pro určení vhodnosti spojky pro konkrétní aplikace, zejména v otopných a průmyslových systémech, kde jsou běžné kolísání tlaku a teploty.
Instalace a spojení
Instalace spojky Socket - C - 22mm zahrnuje stisknutí spojky na připravené koncové části potrubí pomocí kompatibilního stiskového nástroje. Spojka je navržena pro použití s potrubím o průměru 22 mm a má rozměr spojení 22 x 22 mm. Před instalací musí být koncové části potrubí čisté a bez ostrých hran, aby byl zajištěn správný těsný spoj. Spojka obsahuje pryžové kroužky z EPDM, které zajišťují vodotěsné spojení. Běžné chyby při instalaci zahrnují nesprávné zarovnání spojky, nedostatečný stiskový tlak nebo použití nekompatibilních stiskových nástrojů. Je důležité dodržovat pokyny výrobce, aby bylo zajištěno bezpečné a netěsné spojení.
Kompatibilita a příslušenství
Tato spojka je kompatibilní s potrubními systémy stiskového spojení a je navržena pro použití s potrubím z uhlíkové oceli. Je určena pro použití se stiskovými nástroji typu M. K instalaci není potřeba žádné další příslušenství, protože spojka obsahuje všechny potřebné těsnící komponenty. U větších systémů nebo složitějších instalací může být nutné použít další příruby nebo podpěrné komponenty, aby byla zajištěna stabilita a výkon systému.
Technický pozadí pro projektanty
Spojka funguje tím, že při stisknutí tvoří mechanické i hydraulické těsnění mezi potrubím a tělem spojky. Konstrukce z uhlíkové oceli poskytuje sílu a odolnost, zatímco cínový povlak zajišťuje odolnost proti korozi. Pryžový kroužek z EPDM zaručuje vodotěsné těsnění a je kompatibilní s širokou škálou kapalin a plynů. Spojka je navržena tak, aby se bez problémů integrovala do potrubních systémů stiskového spojení, poskytující spolehlivé spojení, které odolává mechanickému a tepelnému namáhání během provozu. Doba životnosti a výkon spojky jsou ovlivněny kvalitou instalace, kompatibilitou stiskového nástroje a provozními podmínkami systému.
Servis a provoz
Po instalaci vyžaduje spojka minimální servis. Pravidelné kontroly by měly být provedeny, aby byla zajištěna integrity spojení a aby byly zjištěny známky opotřebení nebo poškození. Spojka není navržena pro demontáž nebo opětovné použití po instalaci. Pokud je detekován únik, je potřeba nahradit postiženou část místo opravy. Nejsou stanoveny konkrétní intervaly servisu, ale doporučuje se kontrolovat spojku během pravidelné údržby systému, aby byl zajištěn pokračující výkon.
Nejčastější otázky
Může být Socket - C - 22mm použita v uzavřených otopných systémech?
Ano, spojka je vhodná pro použití v uzavřených otopných systémech s provozními teplotami až do +85 °C a maximálně +120 °C.
Je spojka kompatibilní s inertními plyny?
Ano, spojka je vhodná pro použití s inertními plyny jako součást průmyslových a procesních potrubních systémů.
Může být spojka použita s měděným potrubím?
Ne, spojka je specificky navržena pro použití s potrubím z uhlíkové oceli a není kompatibilní s mědí nebo jinými materiály.
Je spojka vhodná pro hasicí systémy?
Ano, spojka je vhodná pro použití v hasicích systémech, které vyžadují bezpečné a odolné metody spojení.
Doplňkové parametry
| Kategorie: | Lis na spojky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.06 kg |
| Druh výrobku: | spojka / nátrubek |
| Průměr trubky: | 22 mm |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:07 |
