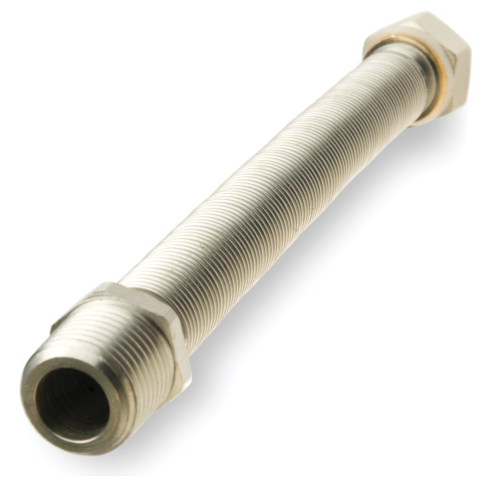

Nerezová prodlužovací hadice PROFI S pro pitnou vodu s nerezovými nýtěmi (1" FM, 100-200 cm)

Detailní popis produktu

Nerezové prodlužovací hadice se často používají v průmyslových a komerčních potrubních systémech, kde je potřeba flexibilita a odolnost. Tyto hadice se běžně vyskytují v aplikacích, jako jsou vodovody, kde je třeba schopnost prodlužovat a smršťovat, aby se přizpůsobily pohybu nebo šikmosti v instalaci. Model PROFI S je zvláště vhodný pro systémy pitné vody, zajišťuje dodržování hygienických standardů a zároveň mechanickou pevnost za různých tepelných podmínek.

V technických službách se tyto hadice často integrují do vodovodních linek pro kuchyně, laboratoře a filtrace. Design umožňuje snadnou instalaci a úpravu při uvedení do provozu nebo údržbě. Montéři musí zajistit správné zarovnání a pevné spojení nýtů, aby se zabránilo únikům a udržela se výkonnost systému. Výběr materiálu zaručuje odolnost proti korozi a dlouhodobou stabilitu v prostředí s kolísajícími teplotami.

Technické parametry

Použití	pitná voda
Thread	1 palce
Konec	FM
Délka	1000-2000 mm
Materiál trubky	nerezová ocel AISI 304L
Nýty	nerezová ocel AISI 303 podle EN 10226-1
Prováděcí teplota	-20 °C až +100 °C
Hygienické testy	HK/W/0728/01/2014, SZU Brno, č. 39-10360
Kód	YS1FML1000

Technické parametry definují vhodnost hadice pro konkrétní aplikace a systémové podmínky. Rozsah provozní teploty (-20°C až +100°C) zajišťuje kompatibilitu s oběma systémy studené a teplé vody. Konfigurace 1 palce FM znamená jednu samičí a jednu samčí závit, což umožňuje přímé připojení ke standardním potrubním nýtům. Hadice se může prodloužit na dvojnásobek původní délky, což umožňuje dynamické požadavky na instalaci. Tyto parametry jsou zásadní pro určení správné velikosti hadice a typu nýtů při návrhu a instalaci systému.

Instalace a připojení

Instalace spočívá v připojení hadice mezi dvěma závitovými komponenty pomocí konfigurace FM. Závit 1 palce musí být zarovnán s odpovídající komponentou. Před utažením se ujistěte, že povrchy pro těsnění jsou čisté a bez nečistot. Pokud to vyžaduje výrobce, použijte vhodný mazivo. Hadici umístěte bez zahnutí nebo zkroucení a nýty utažte na doporučený moment, aby nedošlo k přetížení, které by mohlo poškodit závity nebo samotnou hadici.

Běžné chyby při instalaci zahrnují nesprávný typ závitů, špatnou orientaci konfigurace FM a nedostatečné umožnění prodloužení. Zkontrolujte, zda je hadice plně zasunuta do nýtů a zda systém umožňuje maximální prodloužení hadice. Vyhněte se překročení maximálního pracovního tlaku 10 bar a ujistěte se, že provozní teplota zůstává v rámci specifikovaného rozsahu, aby nedošlo k degradaci materiálu.

Kompatibilita a příslušenství

Tato hadice je kompatibilní se standardními systémy pitné vody s komponentami s 1 palcovými závity. Je vhodná pro použití s plochými těsněními v otáčejících se nýtech, jak je definováno normou EN 10226-1. Při instalaci se ujistěte, že všechny připojené komponenty jsou také hodnoceny pro stejné provozní podmínky. Podle rozvrhu systému mohou být potřeba další komponenty, jako jsou spojky, ventily nebo tlakové regulátory. Pro tento model nejsou uvedeny žádné konkrétní příslušenství.

Technický pozadí pro návrháře

Hadice umožňuje axiální pohyb mezi připojenými komponentami, což kompenzuje tepelné roztažnost nebo mechanické šikmosti. Trubka z AISI 304L poskytuje vysokou tažnost a odolnost proti korozi při napětí, což z ní činí vhodnou pro kolísající zatížení a teploty. Nýty z AISI 303 mají dobré obrábění a odolnost proti opotřebení, což zajišťuje spolehlivé těsnění při opakovaném použití. Integrace do systému vyžaduje pečlivou úvahu o schopnosti prodloužení hadice, aby nedošlo k přetížení materiálu nebo nýtů. Dlouhodobá účinnost závisí na správné instalaci, správném zarovnání a dodržování provozních limitů.

Služba a provoz

Při provozu pravidelně kontrolovat hadici na známky opotřebení, koroze nebo úniku. Zkontrolujte utažení nýtů a stav těsnících ploch. Ujistěte se, že hadice není vystavena přílišnému ohýbání nebo bočním silám, které by mohly způsobit předčasné vyčerpání. V technické dokumentaci nejsou uvedena konkrétní období údržby, ale údržba by měla být prováděna podle celkového plánu údržby systému. Nahraďte hadici, pokud byla zjištěna jakákoli poškození nebo pokud již nedosahuje požadované výkonové parametry.

Nejčastější otázky

Může se tato hadice použít v systému teplé vody?
Ano, hadice je vhodná pro systémy teplé vody s maximální provozní teplotou +100°C.

Jaká je maximální délka prodloužení této hadice?
Hadice se může prodloužit na dvojnásobek původní délky v rozsahu 1000 až 2000 mm.

Je tato hadice kompatibilní s těsněními plochými?
Ano, nýty jsou navrženy pro použití s plochými těsněními podle EN 10226-1.

Může se tato hadice použít v uzavřeném systému?
Ano, pokud systém pracuje v rámci specifikovaných tlakových a teplotních limitů hadice.
